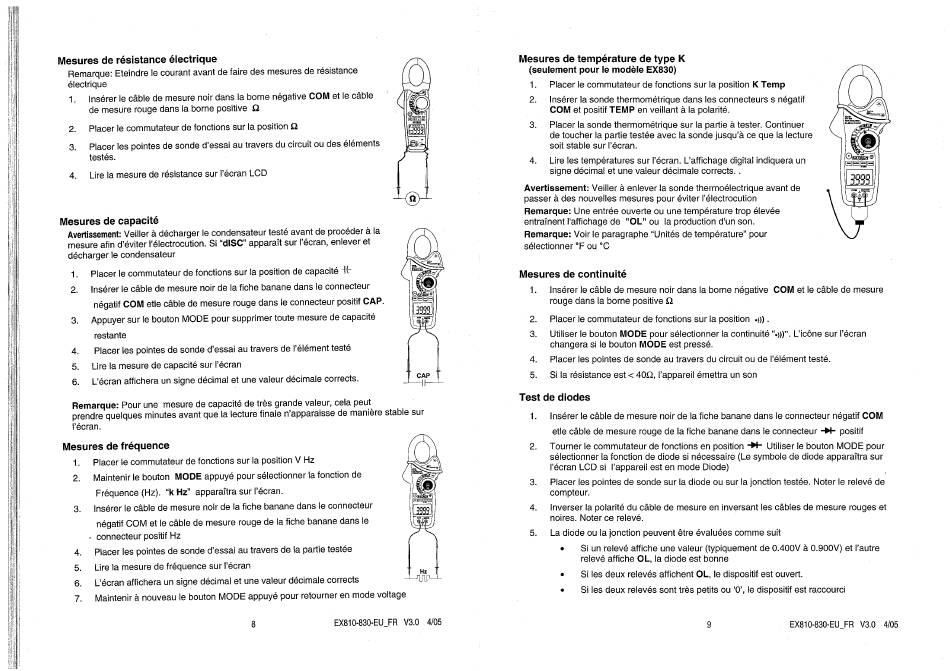

Mesures de résistance électrique
Remarque: Eteindre lecourant a vantdefairedesmesures d erésistance
électrique
Insérerle cåblede mesurenoirdansla bornenégativeCOMet le cåble
de mesurerougedansla bornepositive Q
Placer Ie commutateurde fonctions sur Ia position Q
2.
Placer Iespointes desonded'essai a utravers ducircuitoudeséléments
3.
testés.
Lire Ia mesure de résistance sur I'écran LCD
4.
Mesures de capacité
Avertisseme nt: Veiller décharger lecondensateur testéavantdeprocéder Ia
mesureafind'éviterI'électrocution. S i "dlSC" apparaitsur I'écran,enleveret
décharger Ie condensateur
PlacerIe commutateurdefonctionssur Ia positionde capacité
I.
Insérer le cåble de mesure noir de la fiche banane dans le connecteur
2.
négatif COM etle cåble demesure r ouge dans leconnecteur positif C AP.
Appuyer surlebouton MODE pour supprimer toute mesure d ecapacité
3.
restante
Placer Iespointes desonded'essai a utraversdeI'élément testé
4.
Lire Ia mesure de capacité sur l'écran
5.
L'écranafficheraunSignedécimalet unevaleurdécimalecorrects.
6.
Remarque : Pour u ne mesure d ecapacité d etrösgrande valeur, cela peut
e prendr quelques minutes a vant q uelalecture finale n'apparaisse demaniére s table sur
l'écran.
Mesures de fréquence
Placer Ie commutateur de fonctions sur Ia position V Hz
1.
MaintenirIe bouton MODEappuyépoursélectionner I a fonctionde
2.
Fréquence (Hz). "k Hz" apparaitrasur l'écran.
Insérer Ie cåble de mesure noir de la fiche banane dans le connecteur
3.
négatif C OMet Iecäbledemesure rougedelafichebanane dansle
. connecteur positif Hz
Placer Iespointes desonded'essai a utravers dela partietestée
4.
Lire la mesure de fréquence sur l'écran
5.
L'écranafficheraunSignedécimalet une valeurdécimalecorrects
6.
Maintenirä nouveauIe boutonMODEappuyépour retourner en modevoltage
7.
EX810-830.EU_FR V3.o 4/05
8
Mesures de température de type K
(seulement pour Ie modéle EX830)
1. Placer Ie commutateur de fonctions sur Ia position K Temp
2. Insérer la sonde thermométrique dans les connecteurs s négatif
COM et positif TEMP en veillant la polarité.
3. Placer Ia sonde thermométrique sur Ia partie
de toucher la partie testée avec la sonde jusqu'ä ce que la lecture
soit stable sur I'écran.
4. Lire les températures sur l'écran. L'affichage digital indiquera un
signe décimal et une valeur décimale corrects..
Avertissement: Veiller å enlever la sonde thermoélectrique avant de
passer å des nouvelles mesures pour éviter l'électrocution
Remarque: Une entrée ouverte ou une température trop élevée
entrainent l'affichage de "OL" ou Ia production d'un son.
Remarque: Voir Ie paragraphe "Unités de température" pour
sélectionner 'F ou •C
Mesures de continuité
Insérer Ie cåble de mesure noir dans Ia bome négative COM et Ie cåble de mesure
I.
rouge dans Ia borne positive Q
Placer Ie commutateur de fonctions sur la position
2.
Utiliser le bouton MODE pour sélectionner la continuité
3.
changera si le bouton MODE est pressé.
4. Placer Ies pointes de sonde au travers du circuit ou de l'élément testé.
Si la résistance est < 400, l'appareil émettra un son
5.
Test de diodes
Insérer le cåble de mesure noir de la fiche banane dans Ie connecteur négatif COM
I.
etle cäble de mesure rouge de la fiche banane dans Ie connecteur
Tourner Ie commutateur de fonctions en position
2.
sélectionner la fonction de diode si nécessaire (Le symbole de diode apparaitra sur
I'écran LCD si I'appareil est en mode Diode)
3. Placer Ies pointes de sonde sur Ia diode ou sur la jonction testée. Noter le relevé de
compteur.
4. Inverser Ia polarité du cåble de mesure en inversant Ies cäbles de mesure rouges et
noires. Noter ce relevé.
La diode ou Ia jonction peuvent étre évaluées comme suit
5.
Si un relevé affiche une valeur (typiquement de 0.400V
relevé affiche OL, Ia diode est bonne
Si les deux relevés affichent OLI Ie dispositif est ouvert.
•
Si Ies deux relevés sont trés petits ou 'O', Ie dispositif est raccourci
tester. Continuer
o
.
L'icöne sur l'écran
positif
Utiliser le bouton MODE pour
0.900V) et I'autre
9 EX810-830-EU_FR V3.0 4/05
