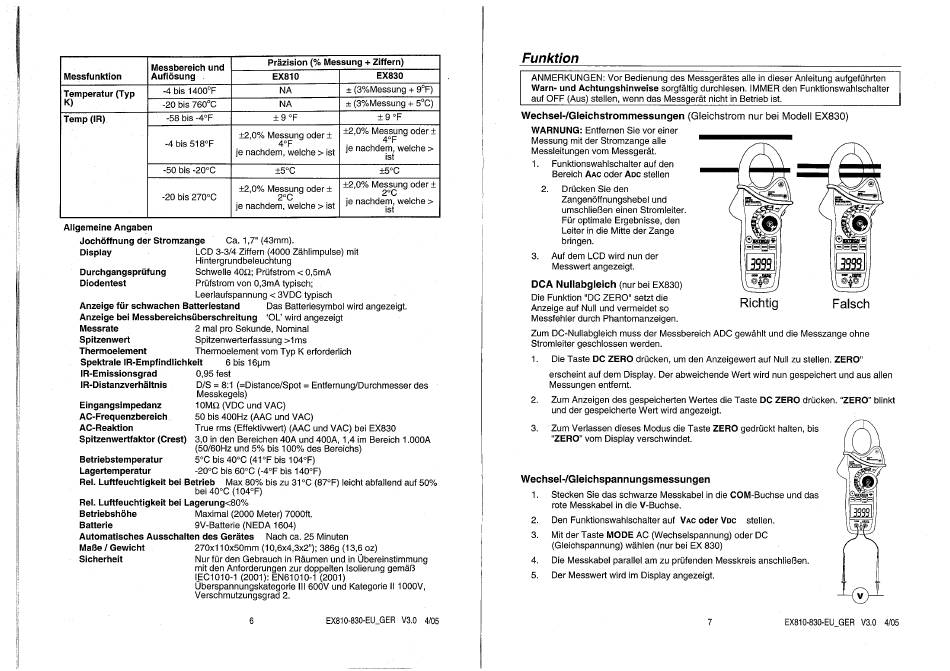

Extech EX810 Bedienungsanleitung Seite 4

Messbereich und
Messfunktion Auflösung
-4 bis 14000F
Temperatur (Typ
K)
-20 bis 7600C
-58 bis -40F
Temp OR)
±2,0% Messung Oder ±
-4 bis 5180F
je nachdem, welche > ist
-50 bis -200C
±2,0% Messung Oder ±
-20 bis 2700C
je nachdem, welche > ist
Allgemeine Angaben
Jochöffnung der Stromzange Ca. 1,7" (43mm).
LCD 3-3/4 Ziffern (4000 Zählimpulse) mit
Display
Hintergrundbeleuchtung
Durchgangsprüfung Schwelle 400;
Prüfstrom von O,3mA typisch;
Diodentest
Leerlaufspannung < 3VDC typisch
Anzeige für schwachen Batteriestand
Anzeige bei Messbereichsüberschreitung
Messrate 2 mal pro Sekunde, Nominal
Spitzenwert Spitzenwerterfassung >lms
Thermoelement Thermoelement vom Typ K erforderlich
Spektrale IR-Empfindlichkeit 6 bis 16pm
IR-Emissionsgrad 0,95 fest
IR-DistanzverhäItnis D/S = 8:1 (=Distance/Spot = Entfernung/Durchmesser des
Messkegels)
Eingangsimpedanz
IOMQ (VDC und VAC)
AC-Frequenzbereich 50 bis 400Hz (AAC und VAC)
AC-Reaktion True rms (Effektivwert) (AAC und VAC) bei
Spitzenwertfaktor(Crest) in den Bereichen 40A und 400A, 1,4 im Bereich 1.OOOA
(50/60Hz und 5% bis 100% des Bereichs)
Betriebstemperatur 50C bis 400C (410F bis 1040F)
Lagertemperatur -200C bis 6000 (-40F bis 1400F)
Rel. Luftfeuchtigkeit bei Betrieb Max 80% bis zu 31oc (870F) leicht abfallend auf 50%
bei 400C (1040F)
Rel. Luftfeuchtigkeit bei Lagerung<800/o
Betriebshöhe Maximal (2000 Meter) 7000ft.
Batterie 9V-Batterie (NEDA 1604)
Automatisches Ausschalten des Gerätes
Maße / Gewicht
270x11 ox50mm
Nurfür den Gebrauchin Räumenundin Übereinstimmung
Sicherheit
mit den Anforderungen zur doppelten Isolierung gemäß
IECIOIO-I (2001): EN61010-1 (2001)
Überspannungskategorie III 600Vund KategorieII IOOOV,
Verschmutzungsgrad
Präzision (% Messung + Ziffern)
EX810 EX830
± (3%Messung+ 90F)
NA
± (3%Messung + 50C)
±2,0% Messung Oder±
40 F
40 F
je nachdem, welche >
ist
±50C ±50C
±2,0% Messung Oder ±
æc
20C
je nachdem, welche >
ist
Prüfstrom < O,5mA
Das Batteriesymbol Wird angezeigt.
'OL' Wird angezeigt
Nach ca. 25 Minuten
386g (13,6 oz)
2.
EX810-WEU_GER V3.0 4/05
6
Funktion
ANMERKUNGEN: Vor Bedienung des Messgerätes alle in dieser Anleitung aufgeführten
Warn- und Achtungshinweise sorgfältig durchlesen. IMMER den Funktionswahlschalter
auf OFF (Aus) stellen, wenn das Messgerät nicht in Betrieb ist.
Wechsel-/Gleichstrommessungen (Gleichstrom nur bei Modell EX830)
WARNUNG: Entfernen Sie vor einer
Messung mit der Stromzange alle
Messleitungen vom Messgerät.
I. Funktionswahlschalter auf den
Bereich AAC Oder ADC stellen
2. Drücken Sie den
Zangenöffnungshebel und
umschließen einen Stromleiter.
Für optimale Ergebnisse, den
Leiter in die Mitte der Zange
bringen.
3. Auf dem LCD Wird nun der
Messwert angezeigt.
DCA Nullabgleich (nur bei EX830)
Die Funktion "DC ZERO" setzt die
Anzeige auf Null und vermeidet so
Messfehler durch Phantomanzeigen.
Zum DC-Nullabgleich muss der Messbereich ADC gewählt und die Messzange ohne
Stromleiter geschlossen werden.
1. Die Taste DC ZERO drücken, um den Anzeigewert auf Null zu stellen. ZERO"
erscheint auf dem Display. Der abweichende Wert Wird nun gespeichert und aus allen
Messungen entfemt.
2. Zum Anzeigen des gespeicherten Wertes die Taste DC ZERO drücken. "ZERO" blinkt
und der gespeicherte Wert Wird angezeigt.
Zum Verlassen dieses Modus die Taste ZERO gedrückt halten, bis
3.
"ZERO' vom Display verschwindet.
Wechsel-/Gleichspannungsmessungen
Stecken Sie das schwarze Messkabel
I.
rote Messkabel in die V-Buchse.
2. Den Funktionswahlschalter auf VAC Oder VDC
3. Mit der Taste MODE AC (Wechselspannung) Oder DC
(Gleichspannung) wählen (nur bei EX 830)
4. Die Messkabel parallel am zu prüfenden Messkreis anschließen.
5. Der Messwert Wird im Display angezeigt.
Richtig
Falsch
in die COM-Buchse und das
stellen.
7 EX810-830-EU_GER V3.0 4/05
