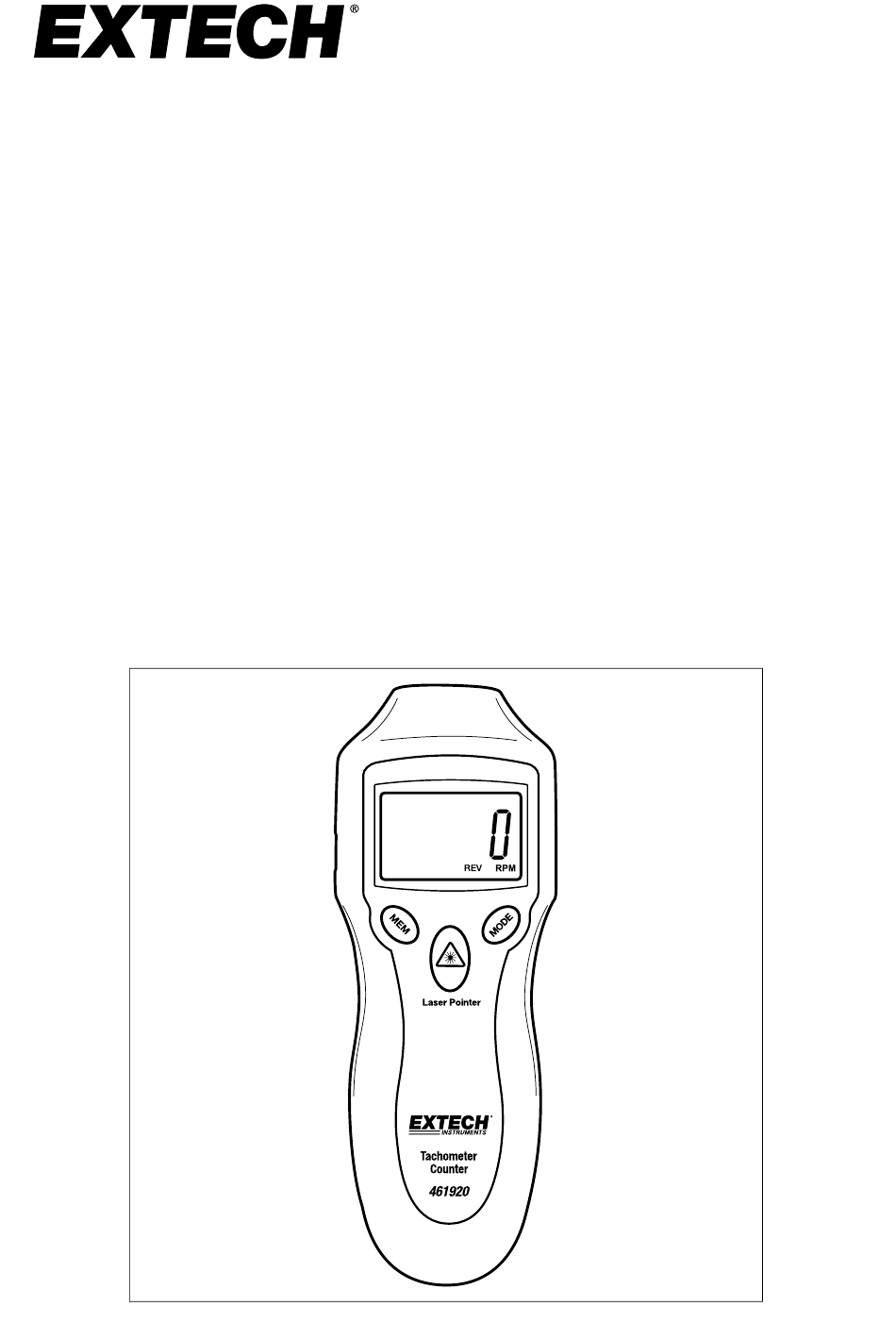

BENUTZERHANDBUCH
Extech Mini-Laser-Foto-Drehzahl- und
Zählmesser – Modell 461920

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extech 461920

Inhaltszusammenfassung für Extech 461920

  • Seite 1 BENUTZERHANDBUCH Extech Mini-Laser-Foto-Drehzahl- und Zählmesser – Modell 461920...

  • Seite 3: Einleitung

    Einleitung Mit dem Kauf des Extech Mini-Laser-Foto-Drehzahl- und Zählmessers, Mo- dell 461920, haben Sie eine gute Entscheidung getroffen. Dieses Gerät bietet berührungslose Drehzahlmessungen (Umdrehungen pro Minute) und Zähl- messungen (Umdrehungen). Der Laserpointer ermöglicht eine präzise Erfas- sung von Werten. Dieses Gerät ist bei der Auslieferung bereits vollständig geprüft und kalibriert.

  • Seite 4: Beschreibung

    Beschreibung 1. Sensor- und Laserquelle 2. Optionaler Anschluss für AC-Adapter 3. LCD 4. MEM-Taste (Speicher) 5. MODE-Taste (Modus) 6. Measure-/Laserpointer-Taste (Messen) Das Batteriefach befindet sich auf der Rückseite des Messgeräts. #NAS100117; r. AA/86481/86481; de-DE...

  • Seite 5: Sicherheit

    Sicherheit VORSICHT Rotierende Objekte können gefährlich sein. Gehen Sie äußerst vorsichtig vor. WARNUNG Schauen Sie nicht direkt in den Laserstrahl und richten Sie ihn nicht in Richtung der Augen. Sichtbare Laser mit geringer Leistung stellen normalerweise keine Gefahr dar, können aber bei direkter Einwirkung auf Augen über einen längeren Zeitraum eine Gefahr darstellen.

  • Seite 6: Betrieb Des Messgeräts

    Betrieb des Messgeräts 4.1 RPM-Modus (Umdrehungen pro Minute) 1. Um beim Messgerät die Drehzahlmessung einzustellen, drücken Sie kurz die Measure-Taste (Messen) und lassen Sie sie los. Drücken Sie an- schließend die MODE-Taste (Modus), um die Option RPM auf dem Dis- play auszuwählen.
  • Seite 7 Betrieb des Messgeräts 4.3 Hinweis zur Messung • Helles Umgebungslicht kann die Messgenauigkeit beeinträchtigen. Halten Sie das Messgerät nah an das Zielobjekt oder verdunkeln Sie den Zielbe- reich, falls erforderlich. • Der nicht reflektierende Bereich muss größer sein als der reflektierende Bereich auf dem zu prüfenden Objekt.

  • Seite 8: Batterieaustausch

    Batterieaustausch Wenn die Batterie ausgetauscht werden muss, wird auf dem Display die Bat- teriestandsanzeige angezeigt. Um die Batterie zu ersetzen, öffnen Sie das hintere Batteriefach, indem Sie die beiden Kreuzschlitzschrauben entfer- nen. Tauschen Sie die 9-V-Batterie aus und beachten Sie dabei die richtige Polarität.

  • Seite 9: Technische Daten

    Technische Daten 6.1 Allgemeine Daten Zeitbasis Quarzkristall Displaytyp 5-stelliges (99999) LC-Display Lasertyp Laser der Klasse 2 ≤1 mW Leistung bei 630 bis 670 nm Erfassungsreichweite 50 bis 500 mm (2 bis 20 Zoll) Abtastzeit 0,5 Sekunden (> 120 U/min) Reflexionsband Ersatzteil-Nr.

  • Seite 10: Zweijährige Garantie

    7.1 Kalibrierungs- und Reparaturservices FLIR Systems, Inc., bietet Kalibrierungs- und Reparaturservices für die Produkte der Marke Extech an, die wir verkaufen. Für die meisten unserer Produkte bieten wir eine rückführbare Kalibrierung gemäß NIST an. Kontaktie- ren Sie uns unter den nachfolgenden Kontaktdaten, um Informationen zur Verfügbarkeit von Kalibrierungs- und Reparaturservices zu erhalten.
  • Seite 12 BENUTZERHANDBUCH last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2022, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
