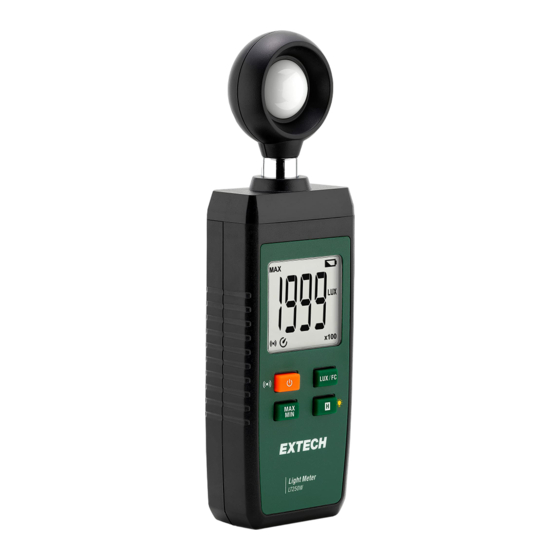

Extech LT250W Benutzerhandbuch
Lichtmesser bluetooth-verbindung mit der mobilen app exview
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Extech LT250W
Inhaltszusammenfassung für Extech LT250W

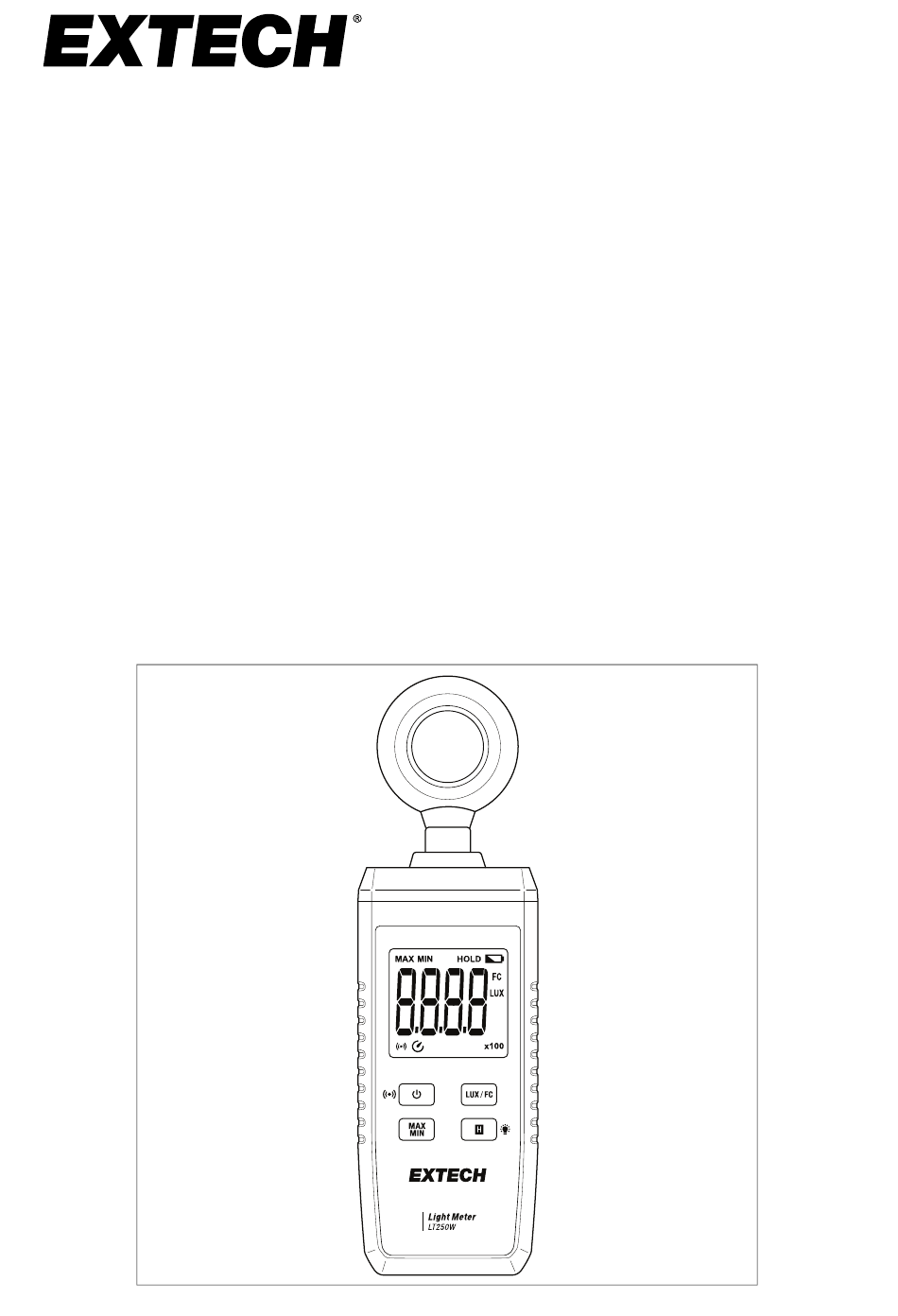

- Seite 1 Benutzerhand- buch Lichtmesser LT250W Bluetooth ® -Verbindung mit der mobilen App ExView ®...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung................1 Sicherheit................2 FCC-Konformität ..............3 Produktbeschreibung ............4 Beschreibung des Messgeräts ........4 Funktionstasten............4 Symbole im Display............. 5 Bedienung................6 Einschalten des Messgeräts ......... 6 Abschaltautomatik (APO) ..........6 Durchführen von Messungen ........6 Maßeinheiten ändern ..........7 Zwischenspeicherfunktion (Hold) ........7 LCD-Hintergrundbeleuchtung........ -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich für den Lichtmesser Extech LT250W entschieden haben. Dieses Messgerät misst die Beleuchtungsstärke und zeigt sie auf dem hintergrundbeleuchteten LC-Display in der Einheit Lux oder Foot Candle an. Das Licht wird von der eingebauten kuppelförmigen Fotozelle erfasst, die sich oben auf dem Messgerät befindet. -
Seite 4: Sicherheit
Sicherheit Bitte lesen Sie vor dem Gebrauch dieses Geräts alle Sicherheitsinformationen. VORSICHT • Prüfen Sie das Gehäuse, den Sensor, das Display und das Batteriefach des Messge- räts vor dem Gebrauch auf Schäden. Bei offensichtlichen Schäden oder Auffälligkeiten stellen Sie die Nutzung ein und schicken das Gerät zur Reparatur ein. •... -
Seite 5: Fcc-Konformität
FCC-Konformität Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Ger- äte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sol- len einen angemessenen Schutz vor schädlichen Störungen in Wohngebieten bieten. Diese Ausrüstung erzeugt und nutzt elektromagnetische Strahlung und kann diese abstrahlen. -
Seite 6: Produktbeschreibung
Produktbeschreibung 4.1 Beschreibung des Messgeräts 1. Lichtsensor 2. Hintergrundbeleuchtetes LCD (siehe unten) 3. Funktionstasten (siehe unten) 4. Stativbefestigung 5. Batteriefach 4.2 Funktionstasten Netz- und Bluetooth-Taste Drücken Sie die Taste lange, um das Gerät einzuschalten. Drücken Sie die Taste kurz, um das Gerät auszuschalten. Drücken Sie bei eingeschaltetem Messgerät die Taste lange, um Blue- tooth ein- oder auszuschalten. -
Seite 7: Symbole Im Display
Produktbeschreibung Taste für Zwischenspeichern (Hold)/Hintergrundbeleuchtung Drücken Sie die Taste kurz, um den angezeigten Messwert zu fixieren bzw. wieder freizugeben. HOLD wird angezeigt, wenn Zwischenspei- chern aktiv ist. Drücken Sie die Taste lange, um die LCD-Hintergrundbeleuchtung ein- oder auszuschalten. Taste für Maßeinheit Drücken Sie die Taste kurz, um zwischen den Einheiten Lux und Foot Candle (fc) zu wechseln. -
Seite 8: Bedienung
Bedienung 5.1 Einschalten des Messgeräts Das Messgerät wird mit drei (3) 1,5-V-Batterien (AAA) betrieben, die sich im hinteren Fach befinden. Halten Sie die Netztaste lange gedrückt, um das Messgerät einzuschalten. Drücken Sie die Netztaste kurz, um das Messgerät auszuschalten. Wenn sich das Messgerät nicht einschalten lässt, überprüfen Sie die korrekte Polarität (Lage) der Batterien. -
Seite 9: Maßeinheiten Ändern
Bedienung 4. Lesen Sie den Wert für die Beleuchtungsstärke auf dem LC-Display ab. Wenn im Display x10 oder x100 angezeigt wird, multiplizieren Sie den an- gezeigten Wert mit 10 oder 100, um den tatsächlichen Messwert zu erhalten. 5. Liegt die Messung außerhalb des zulässigen Bereichs, wird auf dem Dis- play anstelle eines typischen Messwerts OL angezeigt. -
Seite 10: Bluetooth-Betrieb
Bluetooth eingeschaltet ist. Mit dem Bluetooth-Dienstprogramm können Sie die Messwerte auf einem iOS- oder Android-Smart-Gerät mit der mobilen App Extech ExView fernüber- wachen, die für die Verwendung mit diesem Messgerät entwickelt wurde. Sie können die mobile App ExView aus dem App-Store für iOS-Geräte oder dem Google Play Store für Android-Geräte herunterladen. -
Seite 11: Wartung
Wartung VORSICHT Warnung: Öffnen Sie nicht das Gehäuse oder das Sensormodul. Instandhaltungs- und Re- paraturarbeiten sollten nur vom Werkspersonal durchgeführt werden. In diesem Gerät gibt es keine Bauteile, die vom Benutzer repariert werden können. 6.1 Allgemeine Hinweise zur Reinigung Wischen Sie das Gehäuse und den Sensor bei Bedarf mit einem feuchten Tuch ab, um es zu reinigen. -
Seite 12: Technische Daten
Technische Daten 7.1 Allgemeine Daten Display 4-stelliges (9999) hintergrundbeleuchtetes Multifunktions-LC- Display. Bei Messwerten > 9999 wird eine x10- oder x100-An- zeige eingeblendet. Bereichsüberschreitung OL wird angezeigt, wenn die Messung außerhalb des Messbe- reichs liegt. Anzeige bei niedrigem Das Batteriesymbol wird angezeigt, wenn der Ladezustand Batterieladestand der Batterien niedrig ist. -
Seite 13: Spezifikationen Zur Verbindungsfähigkeit
Technische Daten Höhe beträgt maximal 2000 m (6562 ft.) Verschmutzungsgrad Betriebsbedingungen 0 bis 40 ℃ (32 bis 104 ℉) (< 80 % rF) Lagerbedingungen –20 bis 60 ℃ (–4 bis 140 ℉) (< 75 % rel. Feucht.) Sturzfestigkeit 1 m (3,3 ft) 7.4 Spezifikationen zur Verbindungsfähigkeit Verbindungen Bluetooth (mit der ExView-App) -
Seite 14: Zweijährige Garantie
8.1 Kalibrierungs- und Reparaturservices FLIR Systems, Inc., bietet Kalibrierungs- und Reparaturservices für die Produkte der Marke Extech an, die wir verkaufen. Für die meisten unserer Produkte bieten wir eine rückführbare Kalibrierung gemäß NIST an. Kontaktie- ren Sie uns unter den nachfolgenden Kontaktdaten, um Informationen zur Verfügbarkeit von Kalibrierungs- und Reparaturservices zu erhalten. - Seite 16 Benutzerhand- buch last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
