Verwandte Anleitungen für Extech EC150
Inhaltszusammenfassung für Extech EC150

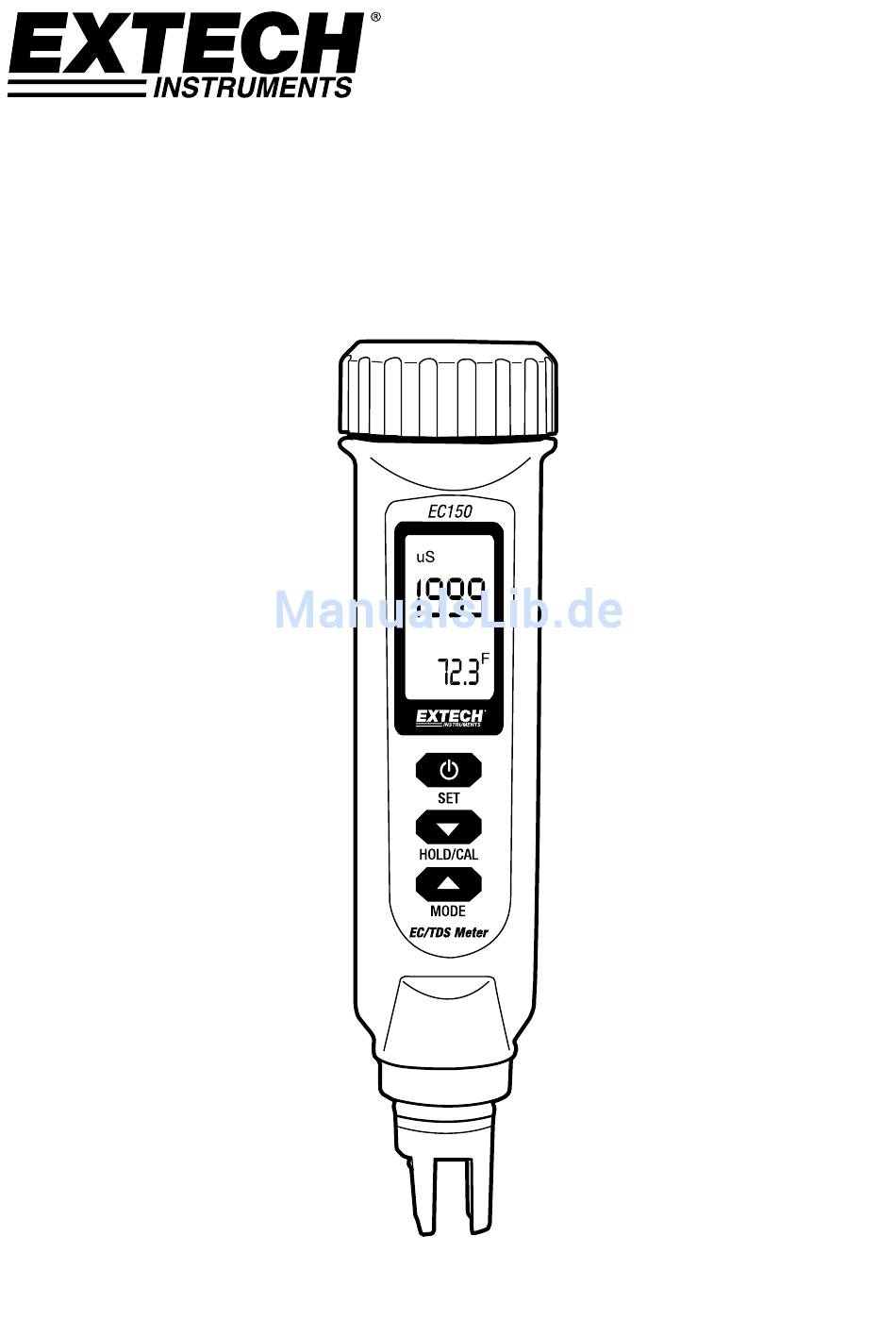

- Seite 1 Bedienungsanleitung Gerät zur Messung von Leitfähigkeit und TDS Stiftförmiger Wasserqualitäts-Messer Modell EC150...
-
Seite 2: Einsetzen Der Batterie
Einführung Wir gratulieren Ihnen zum Erwerb des Extech stiftförmigen Wasserqualitäts-Messgeräts Modell EC150 zur Messung von Leitfähigkeit und TDS (Summe aller gelösten Salze) sowie Temperatur. Das Messgerät verfügt über ein wasserdichtes IP65 Gehäuse zum Schutz vor Nässe. Dieses Messgerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten. -
Seite 3: Beschreibung Des Messgeräts
Einheiten Mikro- und Milli-Siemens Primär-Messergebnis Einheiten „Teile pro Tausend“ und „Teile pro Million“ Temperaturmesswert Temperatureinheit der Messung Batterie-Anzeige Symbol Kalibrierung Beschreibung des Bedienfelds Ein-/Ausschalter und Taste SET Pfeiltaste Runter, Data Hold und Taste Kalibrierung Pfeiltaste Hoch und Taste MODE EC150-EU-GE v2.3 12/13... -
Seite 4: Bedienung
Luftbläschen in den Elektroden-Nischen befinden. Führen Sie mit der Elektrode leichte Rührbewegungen in der Testlösung aus, um Luftbläschen zu entfernen. Führen Sie während der Messung leichte Rührbewegungen mit der Elektrode aus, um ein homogenes Messergebnis zu erlangen. Warten Sie einige Minuten ab, damit Elektrode und EC150-EU-GE v2.3 12/13... -
Seite 5: Setup-Modus
Sekunden, bis das Symbol ‘P1.0’ auf dem Gerätedisplay erscheint. 2. Drücken Sie kurz die Taste SET; das Symbol ‘C’ oder ‘F’ blinkt auf und das Symbol "t.ut’ (Abkürzung für Temperatureinheiten) wird oberhalb des blinkenden Symbols angezeigt. Mit der MODE-Taste, um die gewünschte Maßeinheit zu wählen. EC150-EU-GE v2.3 12/13... - Seite 6 5. Bestätigen Sie die Einstellung durch kurzes Drücken der Taste SET. 6. Drücken und halten Sie die Taste SET für mindestens 2 Sekunden, um zum normalen Betriebsmodus zurückzukehren, oder drücken Sie kurz die Taste MODE, um mit der Einstellung des Parameters 4 fortzufahren (siehe unten). EC150-EU-GE v2.3 12/13...
- Seite 7 Drücken und halten Sie die SET-Taste für mindestens 2 Sekunden, um in P4.0 zurückzukehren. Drücken Sie die MODE-Taste, um zum Parameter P1 zu bewegen. Drücken und halten Sie die SET-Taste für mindestens 2 Sekunden gedrückt, um zum Normalbetrieb zurückzukehren. EC150-EU-GE v2.3 12/13...
- Seite 8 Bereich ist ±5,7µS (19*30%). In diesem Beispiel unterscheiden sich die Werte um mehr als 30%. Wenn das Symbol CAL zu blinken aufhört, drücken Sie kurz die Taste SET zum Bestätigen des Wertes. Das Messgerät wird nun zum Leitfähigkeits-Modus zurückkehren. Falls das EC150-EU-GE v2.3 12/13...
- Seite 9 Leitfähigkeit beschrieben); das Messgerät kann dann mit einem gegebenen Kompensationsverhältnis programmiert werden. Führen Sie die Kalibrierung der Leitfähigkeit wie zuvor beschrieben durch. Wählen Sie das Leitfähigkeit-zu-TDS-Kompensationsverhältnis innerhalb des Setup-Modus aus (bitte beachten Sie das Kapitel zum Geräte-Setup innerhalb des Nutzerhandbuches, sowie EC150-EU-GE v2.3 12/13...
-
Seite 10: Wartung
Temperaturfehler TEMPERATUR-FEHLER Temperaturkreislauf beschädigt Lassen Sie das Messgerät reparieren. Temperaturwert befindet sich unterhalb Führen Sie eine Kontrollmessung bei Raumtemperatur durch. Falls das des erlaubten Bereichs oder Problem weiterhin besteht, lassen Sie das Messgerät reparieren. Temperaturkreislauf ist beschädigt EC150-EU-GE v2.3 12/13... -
Seite 11: Anhang A: Standard-Werkseinstellungen
2764 µS 1382 1414,8 0,5119 2062,7 0,7463 8974 µS 5101 0,5685 4487 7608 0,8478 12,880 µS 7447 0,5782 7230 0,5613 11,367 0,8825 15,000 µS 8759 0,5839 8532 0,5688 13,455 0,897 80mS 52.168 0,6521 48.384 0,6048 79,688 0,9961 EC150-EU-GE v2.3 12/13... -
Seite 12: Anhang C: Berechnen Des Tds-Kompensationsverhältnisses
Überprüfen Sie dies durch Multiplizieren des Leitfähigkeits-Messwerts mit dem Faktor in der obigen Formeln; das Ergebnis ist der TDS in ppm. Bitte lesen Sie im Kapitel zum Geräte-Setup innerhalb dieses Nutzerhandbuches für Anweisungen zum Programmieren des TDS-Faktors nach. EC150-EU-GE v2.3 12/13... -
Seite 13: Anhang D: Temperatureffekte
Gesättigtes NaCl 15 – 25 1,725 1,863 1,882 1,981 15 – 25 – 35 1,730 (15 – 27°C) 1,906 1,937 (15 – 34°C) 2,041 25 - 35 1,762 (25 – 27°C) 1,978 1,997 (25 - 34°C) 2,101 EC150-EU-GE v2.3 12/13... -
Seite 14: Technische Daten
Auswählbar von 0 bis 4,0%/°C Normalisierungstemperatur (Referenztemperatur) Auswählbar: 20°C oder 25°C Basis-Statusanzeigen Außerhalb des Bereichs (----) und Niedrige Batterie Stromversorgung Vier (4) LR44 ‘Knopf‘ Batterien Abmessungen 165 x 35 x 32mm (6,5 x 1,4 x 1,3”) Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EC150-EU-GE v2.3 12/13...
