BEDIENUNGSANLEITUNG
RF153 Refraktometer
Benutzerhandbücher in weiteren Sprachen
finden Sie unter
www.extech.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extech RF153

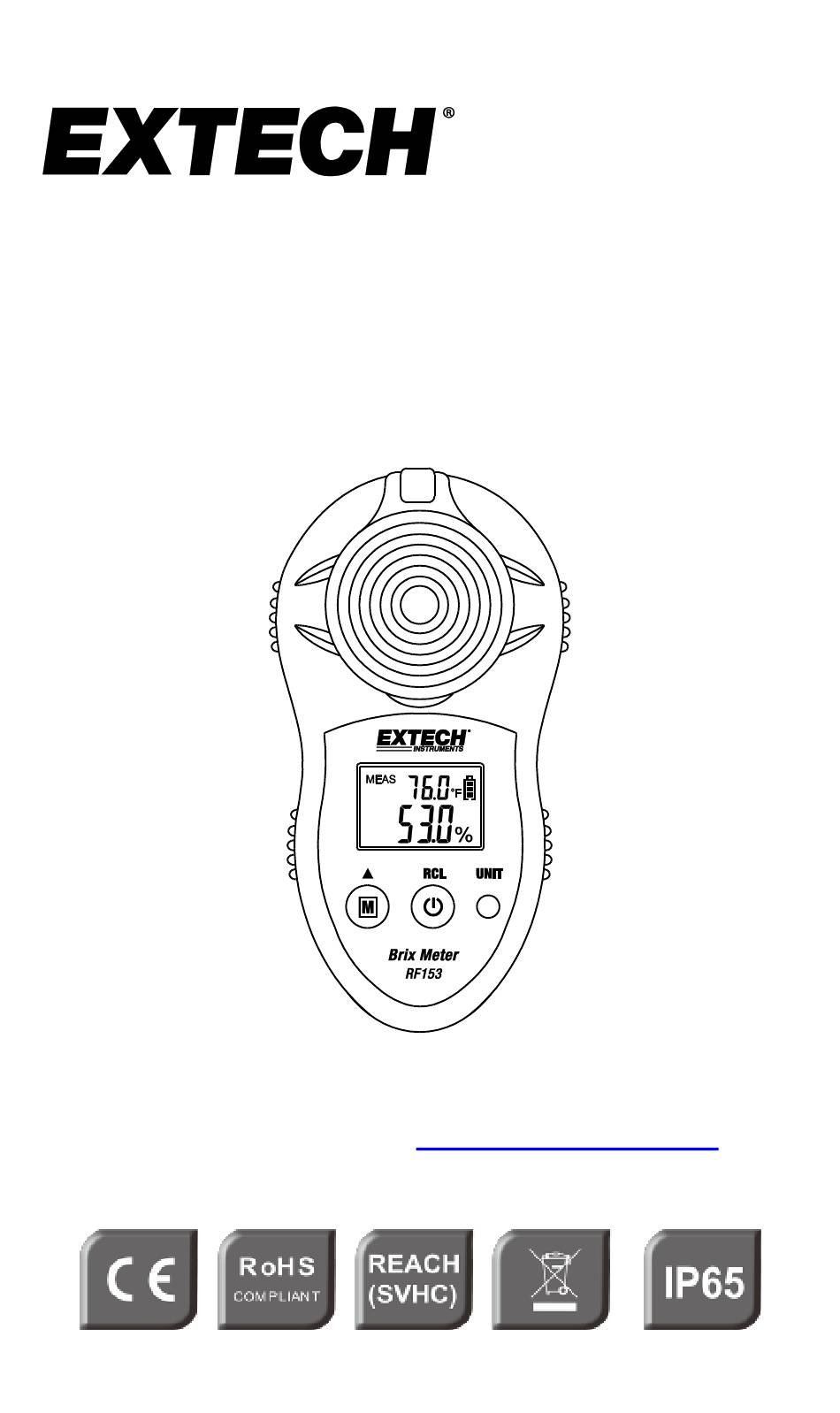

  • Seite 1 BEDIENUNGSANLEITUNG RF153 Refraktometer Benutzerhandbücher in weiteren Sprachen finden Sie unter www.extech.com...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einleitung 2. Sicherheit 3. Technische Angaben 4. Produktbeschreibung 5. Betrieb 6. Wartung 7. Kundendienst RF153-de-DE_V1.1 11/18...
  • Seite 3: Einleitung

    Einleitung Vielen Dank für Ihre Wahl des Extech Refraktometers RF153. Dieses Messgerät wurde vor der Lieferung vollständig getestet. Bei ordnungsgemäßer Nutzung wird es mehrere Jahre zuverlässigen Service bieten. 1-1 Ausstattungsdetails • Breiter Messbereich (Brix 0~53 %) • Anzeige des Zuckergehalts (Brix in %) •...
  • Seite 4 Befruchtung). • Verwendung in Konservenfabriken, Brauereien, Getränkebetrieben etc. zur Qualitätskontrolle, um den Zuckergrad (Brix) zu ermitteln. • Verwendung in Restaurants zur Steuerung der Süße. • Steuerung der Konzentration von Industrieflüssigkeiten (Schneidflüssigkeiten, Hydraulikflüssigkeiten und Frostschutzmittel), um Korrosion zu vermeiden. RF153-de-DE_V1.1 11/18...
  • Seite 5: Sicherheit

    Personal durchführen. 2-1 Sicherheitswarnsymbole CE Zertifikat. Untersagt die Verwendung von sechs Substanzen Elektro- Elektronikgeräten. REACH(SVHC) Dieses Gerät setzt keine Materialien oder Substanzen ein, die laut REACH-Verordnung potentiell schädlich oder gefährlich sind. (Internationale Schutzklasseneinteilung) Erfüllt die Anforderungen Wasserfestigkeit gemäß IP65. RF153-de-DE_V1.1 11/18...
  • Seite 6 • Lesen Sie diese Bedienungsanleitung sorgfältig durch, um einen sicheren und korrekten Gebrauch des Gerätes zu gewährleisten. • Zerlegen oder verändern Sie das Messgerät nicht. • Versuchen Sie nicht, das Messgerät zu reparieren. Reparaturen dürfen nur durch qualifiziertes Personal vorgenommen werden. RF153-de-DE_V1.1 11/18...
  • Seite 7 • Wenn die zu messende Flüssigkeit eine extreme Temperatur hat, warten Sie vor der Verwendung, bis die Flüssigkeit eine geeignete Temperatur erreicht hat. • Verwenden Sie keine Metallwerkzeuge, wenn Sie Proben nehmen. Metalle können die Oberfläche des Prismas beschädigen. RF153-de-DE_V1.1 11/18...
  • Seite 8 Bedienungsanleitung zur Reinigung des Prismas. Schließen Sie zur Aufbewahrung die Prisma-Abdeckung. • Wenn das Messgerät für einen längeren Zeitraum nicht benutzt wird, entfernen Sie die Batterie und schließen Sie die Prisma-Abdeckung. • Verwenden Sie keine organischen Lösungsmittel zur Reinigung. RF153-de-DE_V1.1 11/18...
  • Seite 9: Technische Daten

    Technische Daten Modell Extech RF153 Sensor-Element Photodiodenarray-Detektor Brix % Messungen Temperatur ( Refraktionsindex (RI) Bereiche Brix % 0,0~53,0 % Wasser (10~40 C [50~104 4~60 Automatische ~ Temperaturkompensation) Wasser 1,3301~1,4374 4~60 ~ 4,0~60,0 C (39,0~140,0 Temperatur Genauigkeit Brix ±0,2 % (Wasser 73,4 Temperatur ±1...
  • Seite 10 Automatische 2 minuten (ungefähr) Abschaltung „ “ Stromversorgung 2 x -Batterien 113 x 60 x 38 mm Abmessungen ” (4,4 x 2,4 x 1,5 Gewicht 120 g (4,23 oz.) ohne Batterien Handgelenkschlaufe, Beutel, Zubehör 2x AAA-Batterien und Bedienungsanleitung RF153-de-DE_V1.1 11/18...
  • Seite 11: Produktbeschreibung

    1. Prisma-Abdeckung 2. Prisma 3. Messung (kurzes Drücken) / Zero (langes Drücken) / Nach oben scrollen (kurzes Drücken, nur im Speicher-Modus) 4. Power EIN/AUS (langes Drücken) / RCL (kurzes Drücken zur Auswahl des Speicher-Modus) 5. Einheit-Taste (kurzes Drücken für RF153-de-DE_V1.1 11/18...
  • Seite 12: Beschreibung Der Anzeigen Auf Dem Lcd-Bildschirm

    RI/BRIX; langes Drücken für Temperatureinheiten) 6. LCD-Anzeige 7. Batteriefachabdeckung 8. Batteriefach-Sicherungsschraube 4-2 Beschreibung der Anzeigen auf dem LCD-Bildschirm 1. Temperaturanzeige 2. Mess-Modus 3. Funktion Zero 4. Brix in % oder RI-Messwert 5. Temperatureinheiten 6. Batteriestand 7. Refraktionsindex-Modus 8. Brix%-Modus RF153-de-DE_V1.1 11/18...
  • Seite 13: Betrieb

    , um das Messgerät einzuschalten. Es werden für 2 Sekunden alle Display-Symbole angezeigt. Nach dem Einschalten zeigt das Messgerät im Haupt-Lesebereich die Umgebungstemperatur mit Querstrichen an. Drücken Sie lange auf , um das Messgerät auszuschalten. Drücken Sie lange auf → RF153-de-DE_V1.1 11/18...
  • Seite 14: Maßeinheiten Auswählen

    Oberfläche des Prismas (vorsichtig) abzuwischen. Verwenden Sie einen nicht-metallischen Löffel oder eine Pipette, um die Probe am Prisma zu platzieren (ca. 0,3 ml) und die Messung zu beginnen. Siehe die nachfolgende Darstellung. ca. 2 mm probe: ca. 0,3 ml RF153-de-DE_V1.1 11/18...
  • Seite 15: Eine Probe Austauschen

    Neigen Sie das Gerät um 45 Grad, bis die gemessene Probe durch die Rillen abfließt. Siehe die nachfolgende Darstellung. Spülen Sie die Oberfläche des Prismas mit Wasser. Verwenden Sie ein staubfreies Tuch, um die Oberfläche des Prismas abzuwischen. RF153-de-DE_V1.1 11/18...
  • Seite 16: Automatische Messungen

    Flüssigkeit auf M, um die Messung zu beginnen. Das Messergebnis wird am LCD angezeigt und automatisch gespeichert (siehe Abschnitt 5-2). Wenn ERR angezeigt wird, ist ein Fehler aufgetreten; siehe Abschnitt 5-3-2. Drücken Sie auf M → → → RF153-de-DE_V1.1 11/18...
  • Seite 17: Null-Kalibrierung

    Drücken Sie lange auf M → → → • Führen Sie vor jeder Verwendung eine Null-Kalibrierung durch. • Die Temperatur des destillierten Wassers/Leitungswassers sollte der Umgebungstemperatur entsprechen. 5-2 Speicher-/Mess-Modus Modus auswählen Drücken Sie kurz auf RCL, um zwischen Mess-Modus Speicher-Modus wechseln. RF153-de-DE_V1.1 11/18...
  • Seite 18: Speichermodus

    , um durch die gespeicherten Messwerte zu scrollen. Mess-Modus Wenn Sie den Mess-Modus auswählen, blinken Querstriche am LCD-Bildschirm. → Drücken Sie kurz auf Gespeicherte Messwerte anzeigen Drücken Sie im Speicher-Modus kurz auf , um der Reihe nach durch bis zu 10 RF153-de-DE_V1.1 11/18...
  • Seite 19: Gespeicherte Messwerte Löschen

    LCD Querstriche für Temperatur und Brix Gespeicherte Messwerte löschen Um alle Messwerte zu löschen: Drücken Sie „ im Speicher-Modus lange auf M, bis “ DATA einmal blinkt und danach wieder „ “ dat 1 angezeigt wird. Drücken Sie lange auf M RF153-de-DE_V1.1 11/18...
  • Seite 20 F) beträgt. Die Temperatureinheiten blinken ebenfalls. Der Brix-Messwert wird dennoch angezeigt, aber die Genauigkeit ist nicht optimal; nur für Referenzzwecke. → → • Wenn der Brix- oder RI-Messwert außerhalb des Bereichs liegt. (Brix >53 % oder <0 %) RF153-de-DE_V1.1 11/18...
  • Seite 21: Fehlermeldungen

    Umgebungslicht zu hell war. Schließen Sie die Abdeckung und versuchen Sie es erneut. Fehler 2: Fehler: kein Wasser Es befindet sich kein Wasser oder eine unzureichende Menge an Probeflüssigkeit auf der Oberfläche des Prismas, um eine Messung durchzuführen. RF153-de-DE_V1.1 11/18...
  • Seite 22: Wartung

    Beachten Sie, dass die gemessenen Daten nicht automatisch gespeichert werden, wenn eine Fehlermeldung angezeigt wird. Wenn ein Fehler weiter besteht und nicht gelöscht wird, kontaktieren Sie Extech. 6. Wartung Reinigung des Prismas Reinigen Sie die Oberfläche des Prismas sofort nach jeder Messung.
  • Seite 23: Reinigung Des Gehäuses

    Entfernen Sie die Batterien, wenn Sie das Messgerät lagern. Schließen Sie die Prisma-Abdeckung, wenn Sie das Gerät nicht verwenden. Batterie austauschen Das Messgerät wird durch zwei „ “ -Batterien betrieben. Wenn das Symbol blinkt, ersetzen Sie die Batterien. RF153-de-DE_V1.1 11/18...
  • Seite 24 3. Ersetzen Sie die Batterien unter Beachtung der korrekten Polarität 4. Schließen Sie die Batteriefachabdeckung 5. Schließen Sie das Batteriefach vor der Verwendung Schritt 1 Schritt 2 VORSICHT: Schließen Sie die Abdeckung fest, um das Eindringen von Flüssigkeiten zu vermeiden RF153-de-DE_V1.1 11/18...
  • Seite 25: Kundendienst

    Telefon: USA (866) 477-3687 International +1 (603) 324-7800 Kalibrierungen, Reparaturen und Rücksendungen E-Mail: repair@extech.com Technischer Support: https://support.flir.com Copyright © 2018 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form www.extech.com RF153-de-DE_V1.1 11/18...
