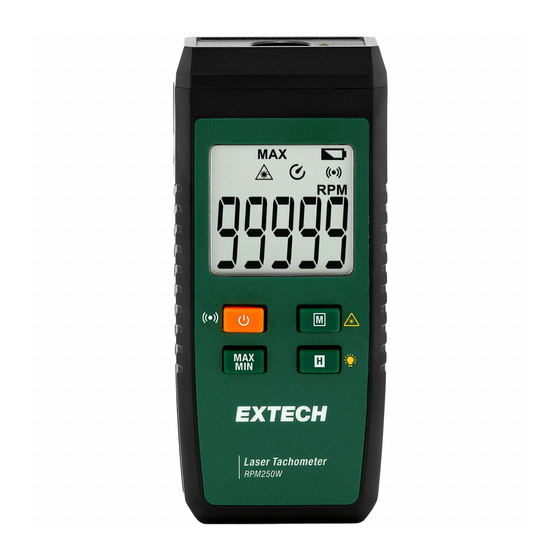

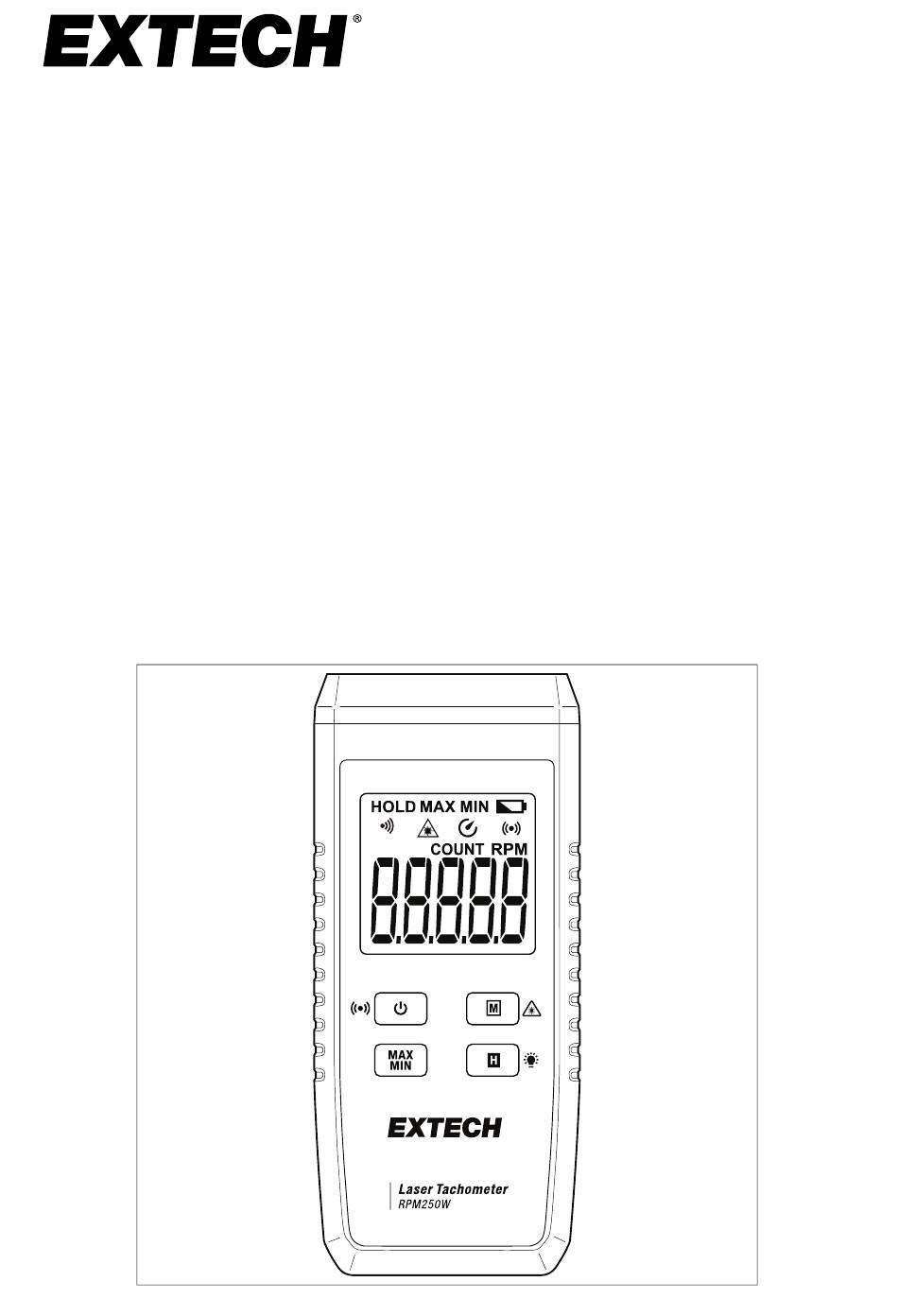

- Seite 1 Benutzerhand- buch Laser-Drehzahlmesser RPM250W Bluetooth®-Verbindung mit der mobilen App ExView®...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung................1 Sicherheit................2 FCC-Konformität ..............3 Produktbeschreibung ............4 Teile des Messgeräts........... 4 Funktionstasten............4 Symbole im Display............. 5 Bedienung................7 Einschalten des Messgeräts ......... 7 Abschaltautomatik (APO) ..........7 Messungen mit dem Drehzahlmesser (RPM) ....7 Zählermessungen (mit beleuchteten Objekten) ....8 Zählermessungen (mit externer Beleuchtung) .... -
Seite 3: Einleitung
Dieses Messgerät misst die Umdrehungen pro Minute bei Geräten wie Ventilatorflügeln, Rotoren, Turbinen und ähnlichen Maschi- nen. Das RPM250W ist auch ein Zähler, mit dem z. B. Teile auf einem Förder- band gezählt werden können. Die Messungen erfolgen über den eingebauten photoelektrischen Sensor, der sich an der Oberseite des Messgeräts befindet. -
Seite 4: Sicherheit
Sicherheit Bitte lesen Sie vor dem Gebrauch dieses Geräts alle Sicherheitsinformationen. VORSICHT • Prüfen Sie das Gehäuse, den Sensor, das Display und das Batteriefach des Messge- räts vor dem Gebrauch auf Schäden. Bei offensichtlichen Schäden oder Auffälligkeiten stellen Sie die Nutzung ein und schicken das Gerät zur Reparatur ein. •... -
Seite 5: Fcc-Konformität
FCC-Konformität Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Ger- äte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sol- len einen angemessenen Schutz vor schädlichen Störungen in Wohngebieten bieten. Diese Ausrüstung erzeugt und nutzt elektromagnetische Strahlung und kann diese abstrahlen. -
Seite 6: Produktbeschreibung
Produktbeschreibung 4.1 Teile des Messgeräts 1. Photoelektrischer Sensor und Laserpointerobjektiv 2. Hintergrundbeleuchtetes LCD (siehe unten) 3. Funktionstasten (siehe unten) 4. Stativbefestigung 5. Batteriefach 4.2 Funktionstasten Netz- und Bluetooth-Taste Drücken Sie die Taste lange, um das Gerät einzuschalten. Drücken Sie die Taste kurz, um das Gerät auszuschalten. Drücken Sie bei eingeschaltetem Messgerät die Taste lange, um Blue- tooth ein- oder auszuschalten. -
Seite 7: Symbole Im Display
Produktbeschreibung Taste für Zwischenspeichern (Hold)/Hintergrundbeleuchtung Drücken Sie die Taste kurz, um den angezeigten Messwert zu fixieren bzw. wieder freizugeben. HOLD wird angezeigt, wenn Zwischenspei- chern aktiv ist. Drücken Sie die Taste lange, um die LCD-Hintergrundbeleuchtung ein- oder auszuschalten. Tachometer/Zähler- und Laser-Taste Drücken Sie die Taste kurz, um zwischen den Modi „RPM“... - Seite 8 Produktbeschreibung 8. Timer für Abschaltautomatik (APO). 9. Bluetooth aktiv 10. Drehzahlmesser-Modus (RPM) und Zähler-Modus (COUNT) #NAS100078; r. AA/79102/79135; de-DE...
-
Seite 9: Bedienung
Bedienung 5.1 Einschalten des Messgeräts Das Messgerät wird mit drei (3) 1,5-V-Batterien (AAA) betrieben, die sich im hinteren Fach befinden. Halten Sie die Netztaste lange gedrückt, um das Messgerät einzuschalten. Drücken Sie die Netztaste kurz, um das Messgerät auszuschalten. Wenn sich das Messgerät nicht einschalten lässt, überprüfen Sie die korrekte Polarität (Lage) der Batterien. -
Seite 10: Zählermessungen (Mit Beleuchteten Objekten)
Bedienung 3. Drücken Sie die Netztaste lange, um das Messgerät einzuschalten und drücken Sie kurz die Modus-Taste (falls erforderlich), damit RPM ange- zeigt wird. 4. Schalten Sie das zu prüfende Gerät ein, damit es sich in Bewegung setzt. 5. Richten Sie den Sensor des Messgeräts (oben) aus einer Entfernung von 50 bis 500 mm (2 bis 20 Zoll) auf das Reflexionsband. -
Seite 11: Zwischenspeicherfunktion (Hold)
Bluetooth ein- oder auszuschalten. Dieses Kommunikationssymbol wird angezeigt, wenn Bluetooth eingeschaltet ist. Mit dem Bluetooth-Dienstprogramm können Sie die Messwerte auf einem iOS- oder Android-Smart-Gerät mit der mobilen App Extech ExView fernüber- wachen, die für die Verwendung mit diesem Messgerät entwickelt wurde. #NAS100078; r. AA/79102/79135; de-DE... - Seite 12 Sie können die mobile App ExView aus dem App-Store für iOS-Geräte oder dem Google Play Store für Android-Geräte herunterladen. Anweisungen zur Verwendung der mobilen App finden Sie auf der ExView-Produktseite auf der Extech-Website (Link siehe unten). http://www.extech.com Schalten Sie bei der Verwendung von Bluetooth die Abschaltautomatik aus, indem Sie die Netztaste und H-Taste 2 Sekunden lang gedrückt halten (das...
-
Seite 13: Wartung
Wartung VORSICHT Warnung: Das Messgerät darf nicht geöffnet werden. Instandhaltungs- und Reparaturar- beiten sollten nur vom Werkspersonal durchgeführt werden. In diesem Gerät gibt es keine Bauteile, die vom Benutzer repariert werden können. 6.1 Allgemeine Hinweise zur Reinigung Wischen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch ab, um es zu reinigen. - Seite 14 Wartung Nutzungsdauer an einer entsprechenden Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab. #NAS100078; r. AA/79102/79135; de-DE...
-
Seite 15: Technische Daten
Technische Daten 7.1 Allgemeine Daten Display 5-stelliges (99999) hintergrundbeleuchtetes Multifunktions-LC- Display Bereichsüberschreitung OL wird angezeigt, wenn die Messungen außerhalb des Mess- bereichs liegen. Anzeige bei niedrigem Das Batteriesymbol wird angezeigt, wenn der Ladezustand Batterieladestand der Batterien niedrig ist. Sensortype Fotodiode Messabstand 50 bis 500 mm (2 bis 20 Zoll) Stromversorgung für... -
Seite 16: Spezifikationen Zur Verbindungsfähigkeit
Technische Daten 7.4 Spezifikationen zur Verbindungsfähigkeit Verbindungen Bluetooth (mit der ExView-App) Kompatibilität mit der EX- iOS 13.0 und Android 9.0 oder höher view-App Bis zu 90 m (295,3 ft) ohne Sichtbehinderung Übertragungsabstand #NAS100078; r. AA/79102/79135; de-DE... -
Seite 17: Zweijährige Garantie
8.1 Kalibrierungs- und Reparaturservices FLIR Systems, Inc., bietet Kalibrierungs- und Reparaturservices für die Produkte der Marke Extech an, die wir verkaufen. Für die meisten unserer Produkte bieten wir eine rückführbare Kalibrierung gemäß NIST an. Kontaktie- ren Sie uns unter den nachfolgenden Kontaktdaten, um Informationen zur Verfügbarkeit von Kalibrierungs- und Reparaturservices zu erhalten. - Seite 18 #NAS100078; r. AA/79102/79135; de-DE...
- Seite 20 Benutzerhand- buch last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
