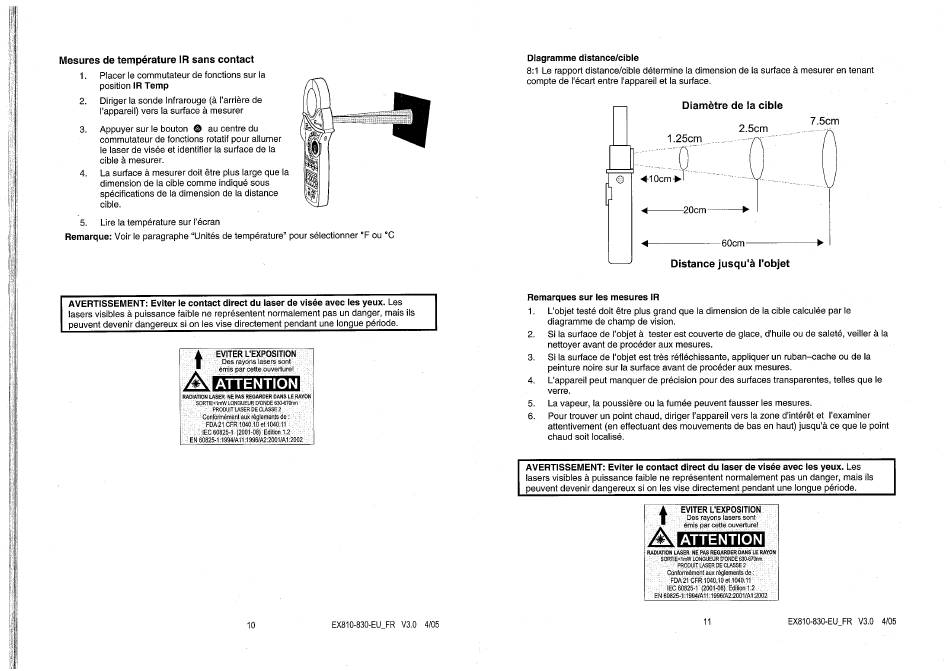

Mesures de température IR sans contact
Placer Ie commutateur de fonctions
I.
position IR Temp
Diriger la sonde Infrarouge (ä I'arriåre de
2.
I'appareil) vers Ia surface å mesurer
Appuyer sur le bouton O au centre du
3.
commutateur de fonctions rotatif pour allumer
Ie laser de visée et identifier Ia surface de la
cible mesurer.
La surface å mesurer doit étre plus large que Ia
4.
dimension de la cible comme indiqué sous
spécifications de Ia dimension de la distance
cible.
Lire Ia température sur I'écran
5.
Remarque:Voir Ie paragraphe "Unitésdetempérature" p oursélectionnerOF ou oc
AVERTISSEMENT: Eviter le contact direct du laser de visée avec les yeux. Les
lasers visibles ä puissance faible ne représentent normalement pas un danger, mais ils
peuventdevenirdangereuxsi on lesvise directementpendantune longuepériode.
EVITER L'EXPOSITION
Des rayons lasers sont
émis par cetteouverturé!
A ATTENTION
RADIATION LASER NEPASREGARDEROANSLERAYON
SORTIEe.mW
PROOUIT LASER
ConformérneM aux réglements de :
FDA21 CFR 1040.10 et 1040.11
ECS0825-1 (2001-08) Edition12
EN
sur Ia
D'ONDE 630670-,m
DE CLASSE 2
v3.o
10
Diagramme distance/cible
8:1 Le rapport distance/cible détermine la dimension de la surface ä mesurer en tenant
compte de l'écart entre l'appareil et la surface.
Remarques sur les mesures IR
L'objet testé doit étre plus grand que Ia dimension de Ia cible calculée par Ie
1.
diagramme de champ de vision.
Si la surface de l'objet å tester est couverte de glace, d'huile ou de saleté, veiller
2.
nettoyer avant de procéder aux mesures.
Si la surface de l'objet est trés réfléchissante, appliquer un ruban—cache ou de Ia
3.
peinture noire sur Ia surface avant de procéder aux mesures.
L'appareil peut manquer de précision pour des surfaces transparentes, telles que Ie
4.
verre.
La vapeur, la poussiére ou la fumée peuvent fausser les mesures.
5.
Pour trouver un point chaud, diriger rappareil vers la zone d'intérét et l'examiner
6.
attentivement (en effectuant des mouvements de bas en haut) jusqu'ä ce que le point
chaud soit localisé.
AVERTISSEMENT:
lasers visibles puissance faible ne représentent normalement pas un danger, mais ils
peuvent devenir dangereux si on Ies vise directement pendant une longue période.
4/05
Diamétre de la cible
2.5cm
1.25cm
41 Ocrn>
O
Distance jusqu'å l'objet
Eviter le contact direct du laser de visée avec Ies yeux. Les
EVITER L'EXPOSITION
Des rayons lasers sort
émis par cette ouverture!
A ATTENTION
RADIATION LASER NEPASREGARDEROANS RAYON
sumE<1mW LONGUEUR DONDE
PRODUT LASER DE CLASSE 2
Ccnkynément aux ré#ments de:
FDA21 CFR 1040.10 et 1040.11
IEC60825-1 (2001-08) Edition12
EX810-830-EU_FR V3.0
11
7.5cm
Ia
