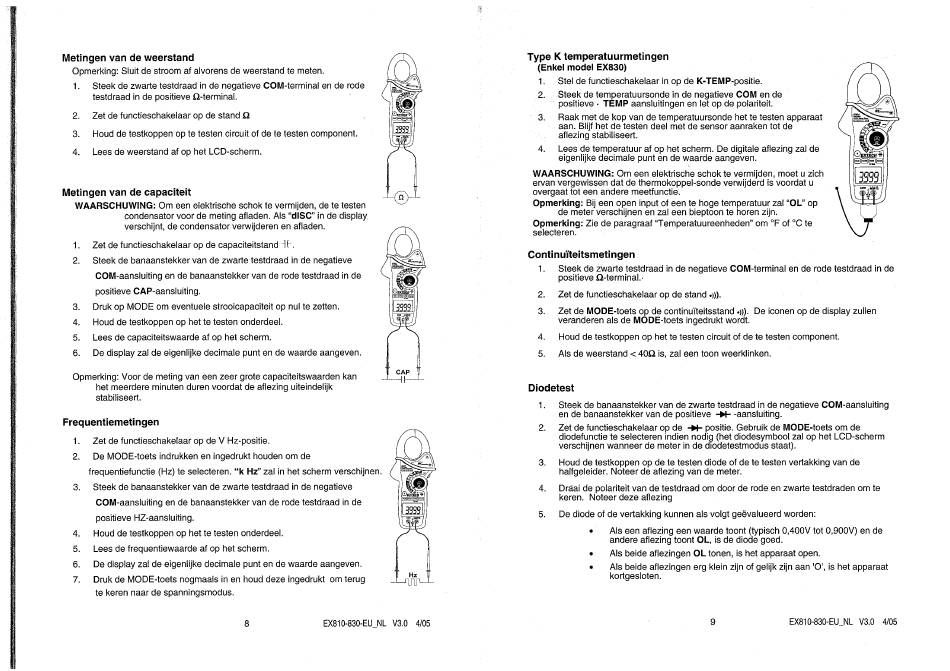

Extech EX810 Bedienungsanleitung Seite 25

Metingen van de weerstand
Opmerking: Sluit de stroom af alvorens de weerstand te meten.
Steek de zwarte testdraad in de negatieve COM-terminal en de rode
I.
testdraad in de positieve Q-terminal.
2. Zet de functieschakelaar op de stand Q
Houd de testkoppen op te testen circuit of de te testen component.
3.
Lees de weerstand af op het LCD-scherm.
4.
Metingen van de capaciteit
WAARSCHUWING: 0m een elektrische schok te vermijden, de te testen
condensator voor de meting afladen. AIs "dlSC" in de display
verschijnt, de condensator verwijderen en afladen.
Zet de functieschakelaar op de capaciteitstand ff.
I.
2. Steek de banaanstekker van de zwarte testdraad
COM-aansluiting en de banaanstekker van de rode testdraad in de
positieve CAP-aansluiting.
Druk op MODE om eventuele strooicapaciteit op nul te zetten.
3.
Houd de testkoppen op het te testen onderdeel.
4.
Lees de capaciteitswaarde af op het scherm.
5.
De display zal de eigenlijke decimale punt en de waarde aangeven.
6.
Opmerking: Voor de meting van een zeer grote capaciteitswaarden kan
het meerdere minuten duren voordat de aflezing uiteindelijk
stabiliseert.
Frequentiemetingen
Zet de functieschakelaar op de V Hz-positie.
1.
2. De MODE-toets indrukken en ingedrukt
frequentiefunctie (Hz) te selecteren. "k Hz" zal in het scherm verschijnen.
3. Steek de banaanstekker van de zwarte testdraad in de negatieve
COM-aansIuiting en de banaanstekker van de rode testdraad in de
positieve HZ-aansIuiting.
Houd de testkoppen op het te testen onderdeel.
4.
Lees de frequentiewaarde af op het scherm.
5.
De display zat de eigenlijke decimale punt en de waarde aangeven.
6.
Druk de MODE-toets nogmaals in en houd deze ingedrukt om terug
7.
te keren naar de spanningsmodus.
in de negatieve
houden om de
