6-4 Modell 2790 Widerstandsfunktion
Bedienungsanleitung Modell 2790 SourceMeter Switch System
Daher sollte die in Bild 6-2 gezeigte 4-Draht-Widerstandsmessung (Kelvin-Methode) für die Messung
niedriger Widerstände benutzt werden. Mit dieser Konfiguration wird der Teststrom durch R
über
DUT
zwei Messleitungen geleitet, während die Spannung über ein zweites Messleitungspaar gemessen wird
(auch als Sense-Leitungen bezeichnet).
Aufgrund der hohen Impedanz des DMM des Modells 2790 fließt ein sehr kleiner Strom durch die
Sense-Leitungen. Da die Spannung über den Sense-Leitungen damit vernachlässigbar ist, entspricht
die vom DMM gemessene Spannung (V
) der Spannung über dem DUT (V
).
MEAS
R

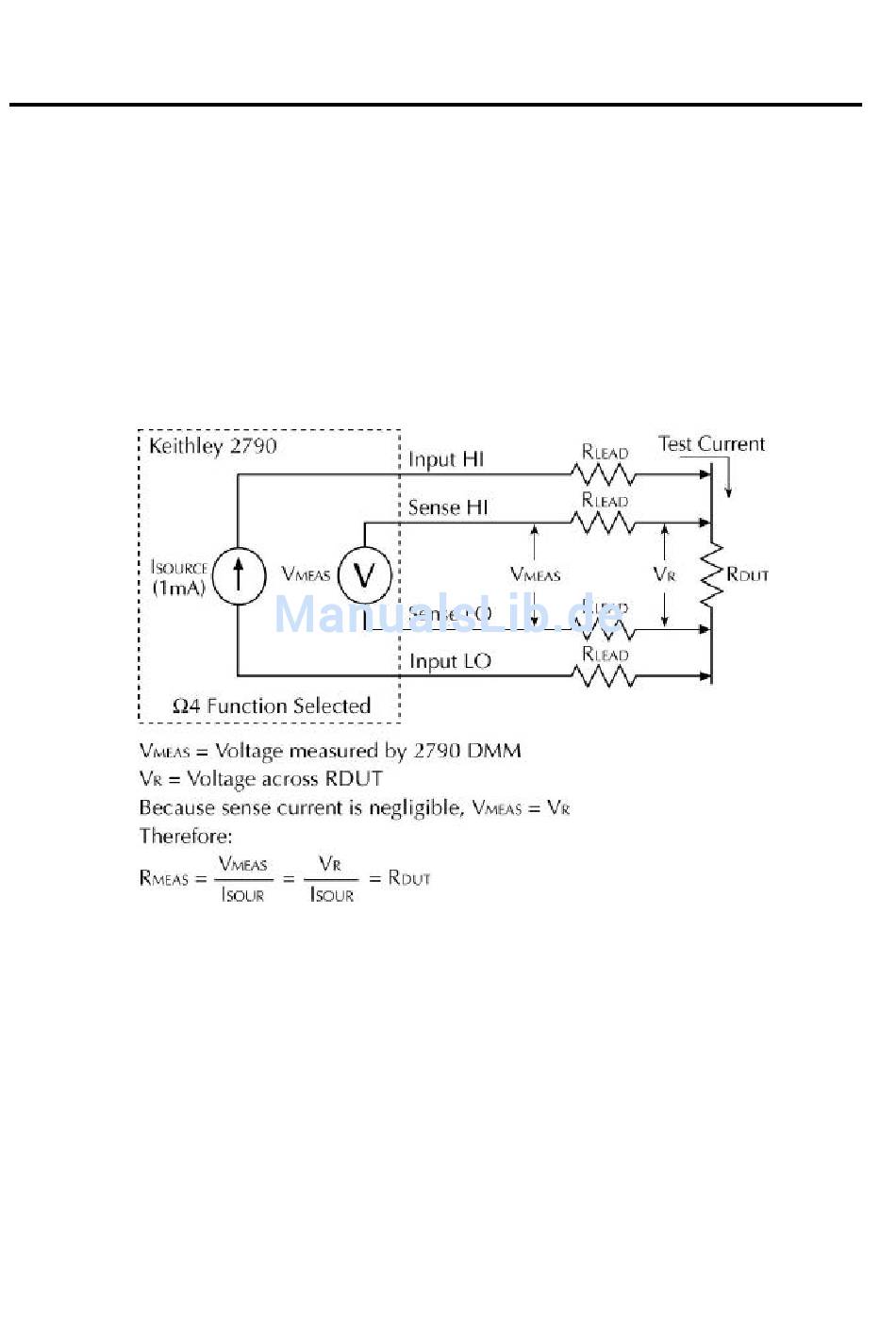

6-2
Ω Ω
Einsatz der
4-Funktion zur Widerstandsmessung
Vmeas = durch das DMM gemessene Spannung
Vr = Spannung über RDUT
Da der Sense-Strom vernachlässigbar ist, gilt Vmeas = Vr
