4-8 Verdrahtung/Installation der Schaltmodule
Zippertubing®-Abschirmung
Zwischen dem Schaltmodul und der Teststation sollte die Verkabelung mit einer geerdeten
Abschirmung umhüllt werden. Diese Abschirmung besteht aus einer geerdeten Metallfolie, die das
Leiterbündel umgibt. Die Folienabschirmung verhindert eine Beschädigung der Leiterisolierung. Eine
Erdung der Abschirmung über Sicherheitserde bietet zusätzlichen Schutz, falls ein Leiter beschädigt
wird. Dies reduziert zudem Messstörungen, die durch EMI von nahe gelegenen Maschinen verursacht
werden.
Eine empfohlene Abschirmung ist in Bild 4-5 dargestellt. Hierzu wird eine Abschirmung der Serie
ZTZ-*-SH3 von Zippertubing® verwendet. Die Folie wird, wie gezeigt, um das Kabelbündel
gewickelt. Die Abschirmung wird dabei durch Befestigungsstreifen fixiert, die zusammengezogen
werden.
Die Masseleitung der Abschirmung wird, wie in Bild 4-6 gezeigt, mit Sicherheitserde verbunden.

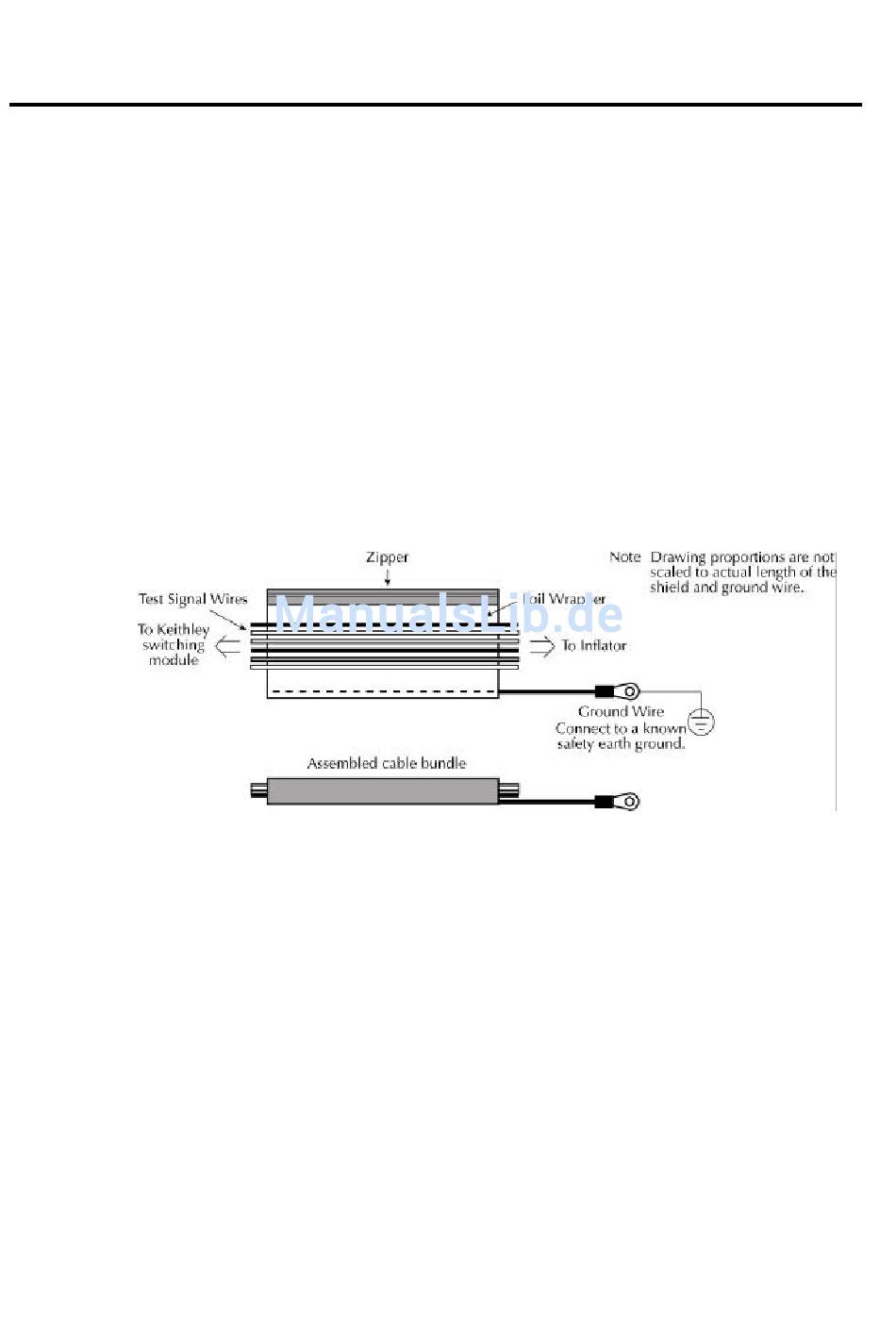

Bild 4-5
Zippertubing
(Anmerkung: Die Zeichnung ist nicht maßstabsgerecht)
Bedienungsanleitung Modell 2790 SourceMeter Switch System
®
-Abschirmung (Serie ZTZ-*-SH3)
Test Signal Wires = Testsignalleitungen
To Keithley Switching Module = zum Keithley Schaltmodul
To Inflator = zum Gasgenerator
Ground Wire = Masseverbindung
Connect to a known safety earth ground = mit Sicherheitserde verbinden
Assembled cable bundle = fertiggestelltes Kabelbündel
