Typische Verbindungen

Die folgenden Beispiele zeigen typische Verbindungen für das Modul 7702 für die folgenden Arten
von Messungen:
Verbindungen für
Bedienungsanleitung Modell 2790 SourceMeter Switch System
• Verbindungen für Ω2- und Thermistor-Temperatur-Messungen, siehe Bild 3-2.
• Verbindungen für Ω4- und RTD-Temperatur-Messungen, siehe Bild 3-3.
•
Verbindungen für Strommessungen (DCI oder ACI), siehe Bild 3-4.
•
Verbindungen für Spannungsmessungen (DCV oder ACV), siehe Bild 3-5.
3-2
Ω Ω

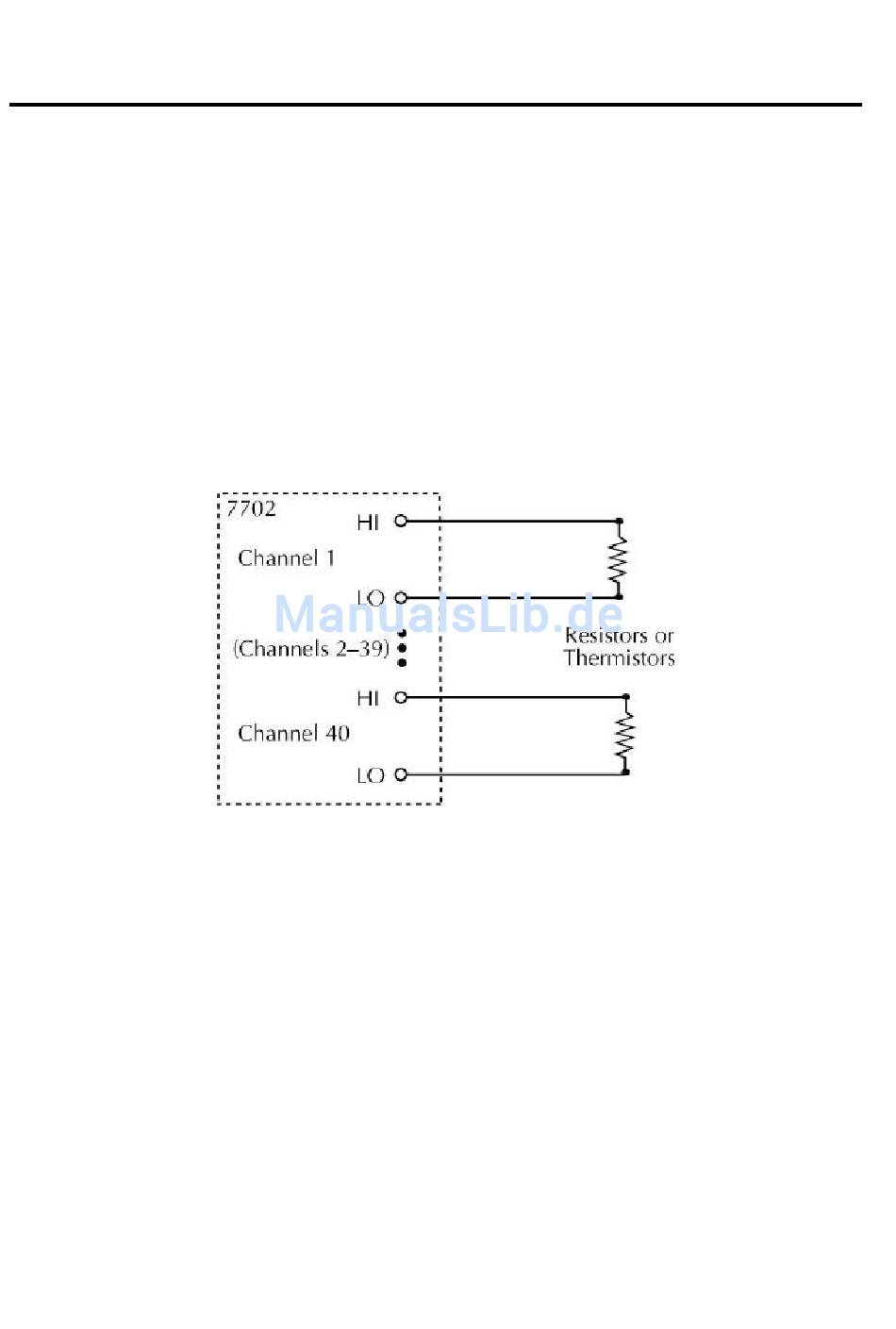

2- und Thermistor-Temperatur-Messungen
