Bedienungsanleitung Modell 2790 SourceMeter Switch System
Zusätzliche Systemkomponenten
Um die Flexibilität zu erhöhen können ein Grundgerät Modell 2790, sowie die Module 7751, 7752
und 7702 auch gesondert gekauft werden. Allerdings können für derartige Sonderaufträge längere
Lieferzeiten gelten und zusätzliche Liefergebühren anfallen.
Testsystem
Ein typisches Testsystem für Airbag-Gasgeneratoren umfasst ein Modell 2790, das von einer SPS oder
einem PC gesteuert wird, und aus einem Bauteilhandler/Teststation für die Gasgeneratoren. Das
Modell 2790 verfügt über zwei Steckplätze für Schaltmodule. Zu den Modulen für den Test von
Gasgeneratoren gehören die Modelle 7751 und 7752. Auch ein Modul Modell 7702 kann im Modell
2790 eingesetzt werden.

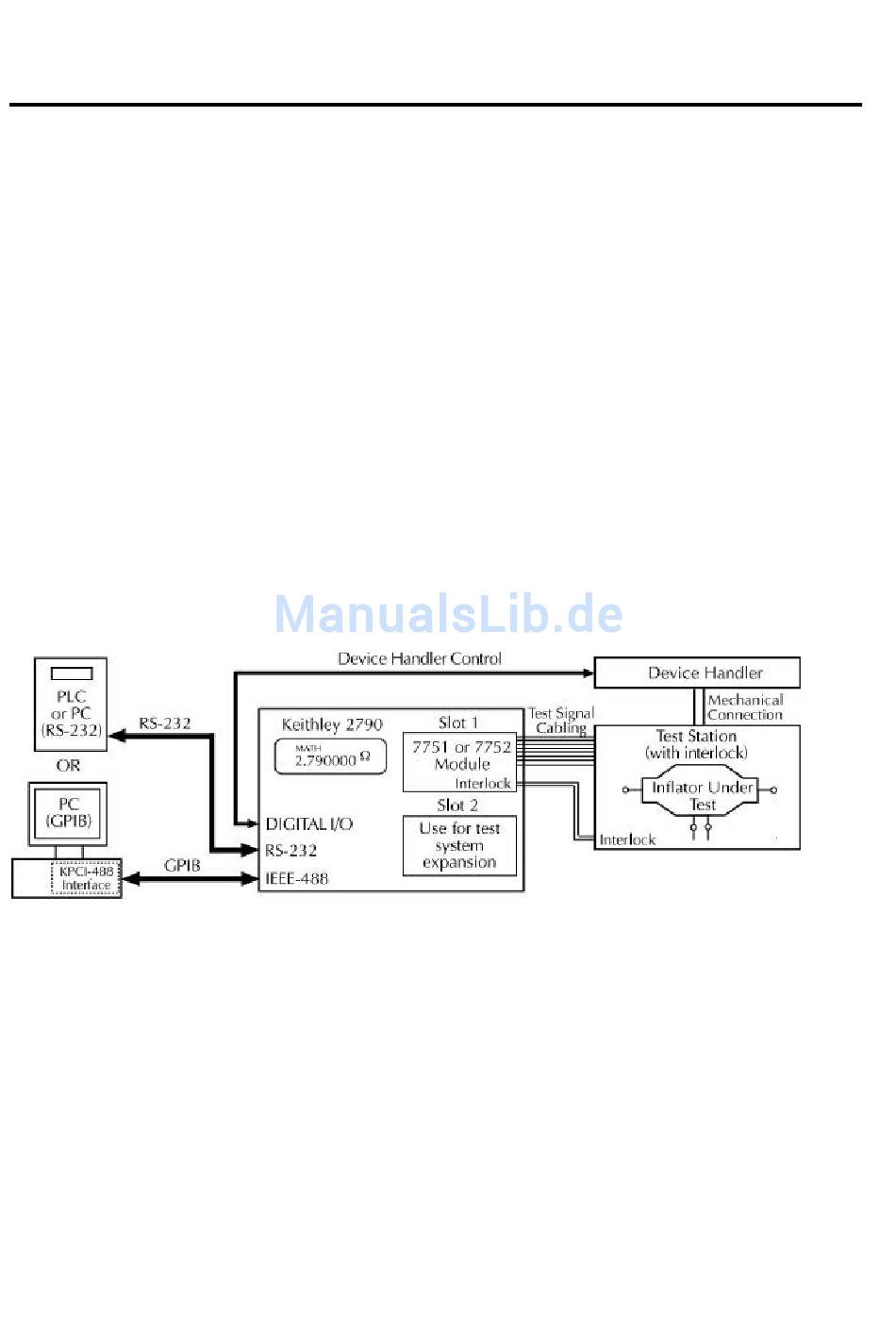

Bild 1-1 zeigt ein typisches Testsystem, das über eine SPS (Speicherprogrammierbare Steuerung) oder
einen PC gesteuert wird. Beim Einsatz einer SPS (englischer Begriff: PLC) erfolgt die
Kommunikation mit Modell 2790 über die RS-232-Schnittstelle. Beim Einsatz eines PC ist die
Kommunikation mit dem Modell 2790 über GPIB oder RS-232 möglich.
Systemverbindungen
1-1
Testsystem-Übersicht
1-5
