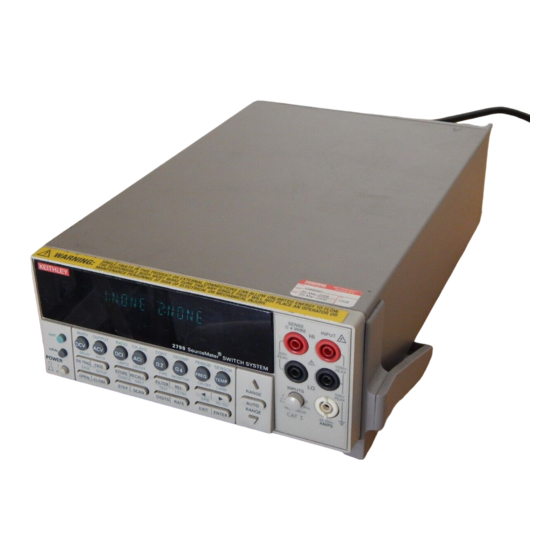

Keithley SourceMeter 2790 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Keithley Anleitungen
  4. Switch
  5. SourceMeter 2790
  6. Bedienungsanleitung
Keithley SourceMeter 2790 Bedienungsanleitung

Keithley SourceMeter 2790 Bedienungsanleitung

Switch-system
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modell 2790
SourceMeter
Switch System
®
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Keithley SourceMeter 2790

  • Seite 1 Modell 2790 SourceMeter Switch System ® Bedienungsanleitung...

  • Seite 2: Einschränkung Der Garantie

    GARANTIE Keithley Instruments gewährleistet, dass dieses Produkt für einen Zeitraum von 1 Jahr ab dem Datum der Auslieferung frei von Material- und Verarbeitungsfehlern ist. Keithley Instruments gewährleistet, dass die folgenden Produkte ab dem Datum der Auslieferung für 90 Tage fehlerfrei sind: Sonden, Kabel, aufladbare Batterien, Disketten und Dokumentation.
  • Seite 3 ® Modell 2790 SourceMeter Switch System Bedieungsanleitung ©2002, Keithley Instruments, Inc. Alle Rechte vorbehalten. Cleveland, Ohio, USA Zweite Auflage, März 2002 Dokument Nr.: 2790-900-01-D Rev. B...

  • Seite 4: Übersicht Der Aktualisierungen Und Ergänzungen

    übernommen. Jede neue Revision enthält eine entsprechende geänderte Version dieser Übersichtsseite. Revision A (Dokument Nr. 2790-900-01)..............März 2002 Revision B (Dokument Nr. 2790-900-01)..............März 2002 Alle Produktnamen von Keithley sind Warenzeichen oder registrierte Warenzeichen von Keithley Instruments, Inc. Alle anderen Markennamen sind Warenzeichen oder registrierte Warenzeichen der jeweiligen Unternehmen.

  • Seite 5: Sicherheitshinweise

    Reparaturen an den Produkten ausführen. Nur ein entsprechend geschultes Servicepersonal darf Installationen und Servicemaßnahmen durchführen. Die Produkte von Keithley wurden für den Einsatz in Verbindung mit elektrischen Signalen entwickelt, die den Installations- Kategorien I und II des Standards IEC 60664 der International Electrotechnical Commission (IEC) entsprechen. Die meisten Mess-, Steuer- und Daten-I/O-Signale entsprechen der Installations-Kategorie I und dürfen nicht direkt mit der Netzspannung oder mit...
  • Seite 6 Komponenten gleichwertig sind. (Beachten Sie, dass bestimmte Teile nur von Keithley Instruments gekauft werden sollten, um die Genauigkeit und Funktionalität des Produktes weiter zu gewährleisten.) Wenn Sie unsicher über die Anwendbarkeit eines Ersatzteils sind, sprechen Sie vorab mit Keithley Instruments.

  • Seite 7: Inhaltsverzeichnis

    Test der Kurzschlussbrücke ..........1-6 Test des Brückendrahts ........... 1-8 Test des Isolationswiderstands (HIPOT) (nur mit 7751)..1-9 Keithley Schaltmodule 7751 und 7752 Kartenkonfiguration............... 2-2 Stromquelle - Kanäle 21, 22, 24 und 27......2-2 Spannungsquelle und I/V-Verstärker (nur 7751) - Kanäle 21, 22, 23, und 28............
  • Seite 8 Keithley Schaltmodul 7702 Sicherheitsmaßnahmen............3-2 Kartenkonfiguration............... 3-2 Typische Verbindungen............3-4 Verbindungsübersicht............3-6 Öffnen und Durchschalten von 7702 Kanälen......3-8 Kanalzuordnung.............. 3-8 Bedienung über die Frontplatte ........3-9 Ferngesteuerte Programmierung........3-10 Anzeige durchgeschalteter Kanäle ......... 3-11 Verwendung der Spannungsquelle 7751 mit dem Modul 7702. 3-12 Verdrahtung und Installation der Schaltmodule Verbindungen und Verdrahtung..........
  • Seite 9 Modell 2790 Funktionen zur Widerstandsmessung Einführung................6-2 4-Draht-Widerstandsmessung..........6-3 Offset-kompensierte Widerstandsmessung ......6-5 Keithley Modul 7702............. 6-6 Keithley Module 7751 und 7752..........6-8 Spezifikationen Berechnung von Spezifikationswerten für Widerstands- messungen (7751/7752) ............A-8 7751/7752 Stromquelle ..........A-8 7751 Spannungsquelle ............ A-9...
  • Seite 10 (Diese Seite ist leer)

  • Seite 11: Verzeichnis Der Abbildungen

    Bild 2-5 Anzeige durchgeschalteter Kanäle ........2-14 Bild 2-6 Schaltung zur Kabel-Entladung ......... 2-17 Keithley Schaltmodul 7702 Bild 3-1 Vereinfachter Schaltplan des Keithley Schaltmoduls 7702..3-3 Ω2 und Thermistor-TEMP-Verbindungen......3-4 Bild 3-2 Ω4 und RTD-TEMP-Verbindungen........3-5 Bild 3-3 Bild 3-4 Verbindungen zur Strommessung (Gleich- und Wechselstrom) ..............
  • Seite 12 Test von Gasgeneratoren Bild 5-1 Systemverbindungen............5-3 Bild 5-2 Testverbindungen - Test der Kurzschlussbrücke und des Brückendrahts - einstufiger Gasgenerator ......5-5 Bild 5-3 Testverbindungen - Test der Kurzschlussbrücke, HIPOT-Test und Test des Brückendrahts - einstufiger Gasgenerator ..5-6 Bild 5-4 Testverbindungen - Test der Kurzschlussbrücke und des Brückendrahts - zweistufiger Gasgenerator ......

  • Seite 13: Verzeichnis Der Tabellen

    Verzeichnis der Tabellen Keithley Schaltmodule 7751 und 7752 Tabelle 2-1 Befehle zur Einstellung der Spannungs- und Stromquelle ..2-7 Tabelle 2-2 Befehle zur Widerstandsberechnung ........2-11 Tabelle 2-3 Befehle zur Steuerung der Kanäle von Modul 7751/7752 ..2-13 Tabelle 2-4 Verbindungsübersicht Modell 7751/7752 ......
  • Seite 14 (Diese Seite ist leer)

  • Seite 15: Testsystem-Übersicht

    Gasgeneratoren benutzt werden. Dabei werden einige Schlüsselmerkmale des Modells 2790 und die relevanten Fachbegriffe für Airbag-Gasgeneratoren erklärt. • Konfigurationen des Modells 2790 - Hier werden die verschiedenen von Keithley verfügbaren Grundgeräte/Modulkombinationen erklärt. • Testsystem - Darstellung eines typischen Testsystems für den Test von Gasgeneratoren.

  • Seite 16: Einführung

    Testsystem-Übersicht Bedienungsanleitung Modell 2790 SourceMeter Switch System Einführung Das Modell 2790 kann mit einem oder zwei Schaltmodulen für den Test von Airbag-Gasgeneratoren benutzt werden. Mit einem Modul 7751/7752 kann das Modell 2790 den Widerstand von Brückendrähten und Kurzschlussbrücken sicher messen. Mit einem Modul Modell 7751 kann das Modell 2790 mittels der Hochspannungsmethode den Isolationswiderstand eines Gasgenerators messen.

  • Seite 17: Fachbegriffe

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Testsystem-Übersicht Fachbegriffe Im folgenden werden verschiedene Fachbegriffe von Airbag-Gasgeneratoren definiert und erklärt: § Zünder - Pyrotechnisches Bauteil das den Vorgang der Gaserzeugung auslöst. In der klassischen militärischen Fachsprache wird es manchmal auch als "Zündelement" bezeichnet. Der Terminus "Zündelement"...

  • Seite 18: Modell 2790 - Verfügbare Konfigurationen

    Testsystem-Übersicht Bedienungsanleitung Modell 2790 SourceMeter Switch System Modell 2790 - verfügbare Konfigurationen Folgende Testkonfigurationen des Modells 2790 sind von Keithley verfügbar: 2790-H Konfiguration (ein 7751 Modul) Dieses Testsystem umfasst ein einzelnes Modul 7751. Dieses Modul hat eine programmierbare Spannungsquelle für 50 bis 500 V und einen I/U-Verstärker für den HIPOT-Test. Es verfügt auch über eine programmierbare Konstantstromquelle für 0 bis 50mA zur Widerstandsmessung von...

  • Seite 19: Testsystem

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Testsystem-Übersicht Zusätzliche Systemkomponenten Um die Flexibilität zu erhöhen können ein Grundgerät Modell 2790, sowie die Module 7751, 7752 und 7702 auch gesondert gekauft werden. Allerdings können für derartige Sonderaufträge längere Lieferzeiten gelten und zusätzliche Liefergebühren anfallen. Testsystem Ein typisches Testsystem für Airbag-Gasgeneratoren umfasst ein Modell 2790, das von einer SPS oder einem PC gesteuert wird, und aus einem Bauteilhandler/Teststation für die Gasgeneratoren.

  • Seite 20: Test Von Gasgeneratoren

    Testsystem-Übersicht Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren Es gibt drei grundlegende Tests für Gasgeneratoren: • Test der Kurzschlussbrücke • Test des Brückendrahts • Isolationswiderstand (HIPOT-Test) ANMERKUNG Verriegelung (Interlock) - Die dreigrundlegenden Tests können nur ausgeführt werden, wenn die Verriegelung des Moduls 7751/7752 eingeschaltet ist. Mit offener Verriegelung (ausgeschaltet) sind die Stromquelle des Moduls 7751/7752 und die Spannungsquelle des Moduls 7751 vom Schaltmatrix-Modul getrennt.
  • Seite 21 Bedienungsanleitung Modell 2790 SourceMeter Switch System Testsystem-Übersicht Bild 1-2 Test der Kurzschlussbrücke ANMERKUNG Falls notwendig kann eine genauere Widerstandsmessung der Kurzschlussbrücke durchgeführt werden, indem diese Begrenzer-Schaltung abgeschaltet und ein Teststrom von 50mA benutzt wird. Eine noch genauere Widerstandsmessung ist durch die Ω4-Funktion des Modells 2790 möglich. Dies ist allerdings eine zusätzliche Prüfung und ersetzt nicht den Test mit der "...

  • Seite 22: Test Des Brückendrahts

    Testsystem-Übersicht Bedienungsanleitung Modell 2790 SourceMeter Switch System Test des Brückendrahts Der Airbagtreibsatz hat zwei Anschlussklemmen, die über einen Brückendraht verbunden sind und der mit einem Zündstoff beschichtet ist und der zündet wenn ein ausreichender Strom durch den Leiter fließt. Der Widerstand des Brückendrahtes liegt normalerweise zwischen 2 und 3 Ohm (meist 3 Ω). Um eine unabsichtliche Zündung zu vermeiden, wird der Teststrom normalerweise auf 50 mA oder weniger begrenzt.

  • Seite 23: Test Des Isolationswiderstands (Hipot) (Nur Mit 7751)

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Testsystem-Übersicht Test des Isolationswiderstands (HIPOT) (nur mit 7751) WARNUNG Das Modell 7751 verfügt über Ausgänge, die bei falscher Verschaltung gefährlich sein können. Der sichere Betrieb des Instruments liegt in der Verantwortung des Anwenders. Lesen und befolgen Sie alle Installations- und Gebrauchsanweisungen bevor Sie die HIPOT-Funktion des 7751 benutzen.
  • Seite 24 1-10 Testsystem-Übersicht Bedienungsanleitung Modell 2790 SourceMeter Switch System Mittels der mathematische Funktion zur Berechnung hoher Widerstandswerte (SxVohms) kann der -Messwert direkt von der Anzeige des Modells 2790 abgelesen werden. HIPOT Vor der Messung des R sollten zuerst einige Verifikationstests ausgeführt werden: HIPOT •...

  • Seite 25: Keithley Schaltmodule 7751 Und 7752

    Keithley Schaltmodule 7751 und 7752 • Kartenkonfiguration - Vereinfachter Schaltplan der Keithley Schaltmodule 7751 und 7752. Übersicht über die einzelnen Komponenten der Module. • Einstellung der Ausgangspegel der Quellen - Erklärung der Einstellung der Ausgangspegel der Strom- und Spannungsquelle (7751).

  • Seite 26: Kartenkonfiguration

    ANMERKUNG: Die Modul-Verdrahtung und die Installation in das Grundgerät Modell 2790 wird in Kapitel 4 dargestellt. Details zum Einsatz der Keithley Module 7751 und 7752 für den Test von Gasgeneratoren finden Sie in Kapitel 5. Mit den Editier-Tasten (Pfeiltasten links, rechts, hoch und runter) lassen sich Menüpunkte und Ausgangspegel anzeigen.

  • Seite 27: Vereinfachter Schaltplan Der Schaltmodule 7751 Und 7752

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithle y Schaltmodule 7751/7752 Bild 2-1 Vereinfachter Schaltplan der Schaltmodule 7751 und 7752 von Keithley...

  • Seite 28: Spannungsquelle Und I/V-Verstärker (Nur 7751) - Kanäle 21, 22, 23, Und 28

    2-4 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Spannungsquelle und I/U-Verstärker (nur 7751) - Kanäle 21, 22, 23 und 28 Die programmierbare Spannungsquelle (50 bis 500 V) und der I/U-Verstärker werden zur Messung hoher Widerstände benutzt (Isolationswiderstand eines Gasgenerators).

  • Seite 29: Universelle Anschlussklemmen - J105, J107 Und J108

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 ANMERKUNG Der Verriegelungs-Schalter beeinflusst den Ausgang von J107 nicht. Es kann immer noch Spannung an diesen Anschlussklemmen anliegen, auch wenn die Verriegelung gesperrt ist (disabled). Weitere Details hierzu finden Sie unter "Universelle Anschlussklemmen - J105, J107 und J108".

  • Seite 30: Einstellung Des Ausgangspegels Der Quellen

    2-6 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Einstellung des Ausgangspegels der Quellen Die Ausgangspegel der Strom- und Spannungsquelle (7751) lassen sich über den Punkt CONFIG des Menüs CARD einstellen. Auf die in Bild 2-2 gezeigt Menüstruktur kann zugegriffen werden indem die Tasten SHIFT und CARD nacheinander gedrückt werden.

  • Seite 32: Ferngesteuerte Programmierung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 Ferngesteuerte Programmierung Wie in Tabelle 2-1 dargestellt, erfolgt die Einstellung der Ausgänge der Quellen über den Amplitude- Befehl. Bitte beachten Sie, dass die Kanal-Nummer der Spannungsquelle (28) und der Stromquelle (27) im Befehl enthalten sein muss.

  • Seite 33: Mathematische Funktionen

    2-8 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Mathematische Funktionen Über eine Kurzfunktion lässt sich die mathematische Funktion zur Berechnung kleiner Widerstände aufrufen, wenn die Stromquelle eines Moduls 7751/7752 verwendet wird und zur Berechnung hoher Widerstände, wenn die Spannungsquelle und der I/U-Verstärker des Moduls 7751 benutzt wird.

  • Seite 34: Bedienung Über Die Frontplatte

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 Berechnung hoher Widerstände (SxVohms) • SxVohms - Erlaubt eine Berechnung und Anzeige des Widerstandswerts mit einem Modul 7751/7752 in Steckplatz x (wobei x =1 oder 2). Diese Widerstandsfunktion ist eine Kurzfunktion für die Berechnung mX + b. Bei der Auswahl werden folgende Faktoren für "m"...

  • Seite 35: Ferngesteuerte Programmierung

    2-10 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Ferngesteuerte Programmierung Wie in Tabelle 2-2 dargestellt, erfolgt die Auswahl einer mathematischen Funktion zur Widerstandsberechnung über den Befehl ":FORMat". Diese Einstellung kann global für alle qualifizierten Kanäle gelten oder mit Hilfe des Parameters <clist> auf bestimmte Kanäle begrenzt werden.
  • Seite 36 Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 2-11 Tabelle 2-2 Befehle zur Auswahl von Widerstandsberechnungen Befehl Beschreibung Vorein- stellung CALCulate[1]:FORMat <name> Auswahl der mathematischen Funktion; PERC NONE, MXB, PERCent, RECiprocal, S1Iohms, S1Vohms, S2Iohms, S2Vohms. CALCulate[1]:FORMat? Abfrage des selektierten mathematischen Formats.

  • Seite 37: Öffnen Und Durchschalten Von Kanälen

    2-12 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Öffnen und Durchschalten von Kanälen Über verschiedene Kanalfunktionen lassen sich die Kanäle 7751 und 7752 steuern: § Nur die angegebenen Kanäle werden geöffnet oder geschlossen/durchgeschaltet. Nicht genannte Kanäle werden nicht beeinflusst.

  • Seite 38: Ferngesteuerte Programmierung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 2-13 Bild 2-4 Öffnen und Durchschalten von Kanälen Ferngesteuerte Programmierung Die Befehle zur Steuerung der Kanäle 7751 und 7752 sind in Tabelle 2-3 aufgelistet. Tabelle Befehle zur Steuerung der Kanäle von Modul 7751/7752...

  • Seite 39: Anzeige Durchgeschalteter Kanäle

    2-14 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Anzeige durchgeschalteter Kanäle Geschlossene Kanäle können über den Punkt VIEW des Menüs CARD angezeigt werden. Auf die Menüstruktur lässt sich zugreifen, indem nacheinander SHIFT und CARD gedrückt wird. Wie in Bild 2-5 gezeigt, werden die geschlossenen Kanäle auf der Anzeige dargestellt:...

  • Seite 40: Fehler Bei Offener Verriegelung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 2-15 Fehler bei offener Verriegelung Die 7751 und 7752 Module verfügen über eine Verriegelung. Mit offener Verriegelung (disable) sind die Stromquelle des Moduls 7751/7752 und die Spannungsquelle des Moduls 7751 vom Schaltmatrix- Modul getrennt.

  • Seite 41: Schaltung Zur Kabelentladung

    2-16 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Schaltung zur Kabelentladung (7751) Zwischen den Signalwegen auf dem Schaltmodul und in den Prüfkabeln ist ein gewisser Kapazitätswert messbar. Dieser Kapazitätswert reicht aus, damit sich eine Aufladung mit hoher Spannung von der Spannungsquelle des Moduls 7751 speichert.
  • Seite 42 Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodule 7751/7752 2-17 Manuelle Kabelentladung Die Entladungsschaltung kann auch jederzeit manuell aktiviert werden indem der Kanal 20 des Moduls 7751 aktiviert wird. Normalerweise wird eine manuelle Entladung gewählt, wenn eine Entladungszeit >5 msec gewünscht wird.

  • Seite 43: Verbindungsübersicht

    2-18 Keithley Schaltmodule 7751/7752 Bedienungsanleitung Modell 2790 SourceMeter Switch System Verbindungsübersicht Die folgende Tabelle 2-4 sollte kopiert und am Gehäuse des Moduls 7751/7752 befestigt werden. Hier können Sie die erforderlichen Verbindungsinformationen und Kanalbeschreibungen registrieren. Tabelle 2-4 Verbindungsübersicht Modell 7751/7752 Gruppe...

  • Seite 44: Keithley Schaltmodul 7702

    ANMERKUNG Die Installation der Schaltmodule von Keithley im Grundgerät des Modells 2790 wird in Kapitel 4 erklärt. Details zum Einsatz des Moduls 7702 von Keithley sind im "Model 2790 Reference Manual" enthalten. Details zum Einsatz der Widerstandsfunktionen des Modells 2790 mit dem Modul 7702 sind in Kapitel 6 enthalten.

  • Seite 45: Sicherheitsmaßnahmen

    3-2 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System Sicherheitshinweise In einem System zum Test von Gasgeneratoren kann das Modul 7702 in Verbindung mit den Modulen 7751 oder 7752 benutzt werden. In einer Konfiguration mit verschiedenen Modulen müssen die folgenden Sicherheitsmaßnahmen verstanden und berücksichtigt werden:...

  • Seite 46: Vereinfachter Schaltplan Des Keithley Schaltmoduls 7702

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodul 7702 Bild 3-1 Vereinfachter Schaltplan des Keithley Schaltmoduls 7702 Anmerkung: Die Kanäle 43–45 in diesem Schaltplan beziehen sich auf die Bezeichnungen zur Steuerung und nicht auf die Zahl der wirklich verfügbaren Kanäle.

  • Seite 47: Typische Verbindungen

    3-4 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System Typische Verbindungen Die folgenden Beispiele zeigen typische Verbindungen für das Modul 7702 für die folgenden Arten von Messungen: • Verbindungen für Ω2- und Thermistor-Temperatur-Messungen, siehe Bild 3-2. • Verbindungen für Ω4- und RTD-Temperatur-Messungen, siehe Bild 3-3.

  • Seite 48: Verbindungen Zur Strommessung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodul 7702 Bild 3-3 Ω Ω Verbindungen für 4- und RTD-Temperatur-Messungen ANMERKUNG Details zur Durchführung von Widerstandsmessungen mit dem Modul 7702 sind im Kapitel 6 (Modell 2790 Funktionen zur Widerstandsmessung) zu finden. Bild...

  • Seite 49: Verbindungsübersicht

    3-6 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System Bild 3-5 Verbindungen zur Spannungsmessung (Gleich- und Wechselspannung) Verbindungsübersicht Die folgende Tabelle 3-1 kann kopiert und am Gehäuse des Moduls 7702 befestigt werden. Hier können Sie die erforderlichen Verbindungsinformationen und Kanalbeschreibungen registrieren.
  • Seite 50 Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodul 7702 Tabelle Verbindungsübersicht Modell 7702 Kanal Farbe Beschreibung Beschreibung Farbe Kanal EINGANG SENSE CH21 CH22 CH23 CH24 CH25 CH26 CH27 CH28 CH29 CH30 CH10 CH31 CH11 CH32 CH12 CH33 CH13 CH34 CH14...

  • Seite 51: Öffnen Und Durchschalten Von 7702 Kanälen

    3-8 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System Öffnen und Durchschalten von 7702 Kanälen Normalerweise wird der Systemkanalbetrieb (System Channel Operation) genutzt, um die Eingangskanäle des 7702 zu steuern. ANMERKUNG Es wird nicht empfohlen, aber das Modul 7702 kann auch im Mehrkanalbetrieb gesteuert werden.

  • Seite 52: Bedienung Über Die Frontplatte

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodul 7702 Bedienung über die Frontplatte Beim Systemkanalbetrieb gibt es zwei Methoden um einen Eingangskanal zu schließen. Es kann mittels der Tasten < > erfolgen oder mit Hilfe der Option SINGLE der Taste CLOSE. Über die Option OPEN:ALL der Taste OPEN werden alle Kanäle geöffnet.

  • Seite 53: Ferngesteuerte Programmierung

    3-10 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System Taste OPEN Wie in Bild 3-8 gezeigt, können über die Taste OPEN mit der Option OPEN:ALL alle Kanäle im Grundgerät geöffnet werden (beide Steckplätze). ANMERKUNG Bei einem Modul 7751/7752 wird durch die Funktion OPEN:ALL der Kanal 20 nicht geöffnet, wenn die Verriegelung offen ist.

  • Seite 54: Anzeige Der Geschlossenen Kanäle

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodul 7702 3-11 Anzeige der geschlossenen Kanäle Geschlossene Kanäle können über den Punkt VIEW des Menüs CARD angezeigt werden. Geschlossene Kanäle, einschließlich der Backplane-Kanäle und 2-Pol/4-Pol-Relais, scrollen dann über die Anzeige des Modells 2790.

  • Seite 55: Verwendung Der Spannungsquelle 7751 Mit Dem Modul 7702

    3-12 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System Verwendung der Spannungsquelle 7751 mit dem Modul 7702 WARNUNG Das 7702 Modul wurde für den Einsatz mit DC-Spitzenspannungen bis zu 300 V von externen und potenziell unbegrenzten Energiequellen entwickelt. Wenn das Modul...
  • Seite 56 Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Schaltmodul 7702 3-13 Bild 3-10 Verwendung der Spannungsquelle 7751 mit dem Modul 7702 (zweifacher Multiplexer) Anmerkung: In der Darstellung sind die Kanäle 1, 21, 43 und 45 des 7702 für den Test des DUT #1 geschlossen.
  • Seite 57 3-14 Keithley Schaltmodul 7702 Bedienungsanleitung Modell 2790 SourceMeter Switch System (Diese Seite ist leer)

  • Seite 58: Verdrahtung Und Installation Der Schaltmodule

    Verdrahtung und Installation der Schaltmodule • Verbindungen und Verdrahtung - Enthält Details zu den Verbindungen mit den Schraubanschlussklemmen der Module 7751/7752 und 7702. • Installation von Schaltmodulen - Erklärt die Installation der Module7751, 7752 oder 7702 in das Grundgerät Modell 2790.

  • Seite 59: Verbindungen Und Verdrahtung

    4-2 Verdrahtung/Installation der Schaltmodule Bedienungsanleitung Modell 2790 SourceMeter Switch System Verbindungen und Verdrahtung WARNUNG Die folgenden Informationen sind für qualifiziertes Servicepersonal vorgesehen. Verbindungen an den Schaltmodulen dürfen nur durch qualifiziertes Personal ausgeführt werden. WARNUNG Um einen elektrischen Schlag zu vermeiden, der zu ernsten Verletzungen oder sogar zum Tod führen könnte, berücksichtigen Sie bitte die folgenden Sicherheitsmaßnahmen: •...

  • Seite 60: Anforderungen An Die Verkabelung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Verdrahtung/Installation der Schaltmodule 4-3 Bild 4-1 Schraubanschlussklemmen Anforderungen an die Verkabelung Allgemeine Anforderungen - Die Verkabelung sollte mechanisch stabil sein, vorzugsweise AWG20 oder mehr sowie über eine Hochspannungsisolierung aus Gummi oder Kunststoff für mindestens 1000V verfügen.

  • Seite 61: Anleitung Zur Verdrahtung

    4-4 Verdrahtung/Installation der Schaltmodule Bedienungsanleitung Modell 2790 SourceMeter Switch System Anleitung zur Verdrahtung Die Verdrahtung der Module 7751, 7752 oder 7702 ist gemäß der folgenden Hinweise vorzunehmen. Bei Spannungen über 42 V ist eine zusätzliche Isolierung um die Verbindungen erforderlich (siehe Bild 4-4).

  • Seite 62: Bezeichnung Der Schraubanschlussklemmen Modell 7751/7752

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Verdrahtung/Installation der Schaltmodule 4-5 Bild 4-2 Bezeichnung der Schraubanschlussklemmen Modell 7751/7752...

  • Seite 63: Bezeichnung Der Schraubanschlussklemmen Modell 7702

    4-6 Verdrahtung/Installation der Schaltmodule Bedienungsanleitung Modell 2790 SourceMeter Switch System Bild 4-3 Bezeichnung der Schraubanschlussklemmen Modell 7702...

  • Seite 64: Kennzeichnung Der Leitungen (7751/7752)

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Verdrahtung/Installation der Schaltmodule 4-7 Bild 4-4 Kennzeichnung der Leitungen (7751/7752) Supplementary Isolation = zusätzliche Isolierung Cable Tie = Kabelbinder Ground Wire = Masseverbindung Zippertubing® Shield = Zippertubing® Abschirmung...

  • Seite 65: Zippertubing®-Abschirmung

    -Abschirmung (Serie ZTZ-*-SH3) (Anmerkung: Die Zeichnung ist nicht maßstabsgerecht) Test Signal Wires = Testsignalleitungen To Keithley Switching Module = zum Keithley Schaltmodul To Inflator = zum Gasgenerator Ground Wire = Masseverbindung Connect to a known safety earth ground = mit Sicherheitserde verbinden...

  • Seite 66: Guarding

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Verdrahtung/Installation der Schaltmodule 4-9 Bild 4-6 Installierte Zippertubing®-Abschirmung Guarding ANMERKUNG Für eine typische Anwendung der Spannungsquelle 7751 zur Messung hoher Widerstände ist kein Guarding erforderlich. Ein Guarding ist nur bei sehr anspruchsvollen Anwendungen mit Störungen oder bei der Messung von Widerständen >1GΩ...

  • Seite 67: Installation Von Schaltmodulen

    4-10 Verdrahtung/Installation der Schaltmodule Bedienungsanleitung Modell 2790 SourceMeter Switch System Installation von Schaltmodulen Die Schaltmodule von Keithley lassen sich einfach in einen der beiden Steckplätze auf der Rückseite des Modells 2790 einschieben: 1. Schalten Sie das Modell 2790 ab und vergewissern Sie sich, dass keine externen Stromversorgungen mit dem Gerät oder dem Modul verbunden sind.

  • Seite 68: Test Von Gasgeneratoren

    Test von Gasgeneratoren • Einführung - Zusammenfassung der Tests für Airbag-Gasgeneratoren und Anmerkungen, die für die meisten Tests gelten. • Testsystem - Darstellung typischer Systemverbindungen mit einer SPS (Speicherprogrammierbare Steuerung) und einem PC. • Testsignalverbindungen - Die vier grundlegenden Systemverbindungen für den Test von Gasgeneratoren.

  • Seite 69: Einführung

    Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Einführung Es gibt drei grundlegende Tests für Gasgeneratoren: • Test der Kurzschlussbrücke • Test des Brückendrahts • Test des Isolationswiderstands (HIPOT) Dieses Kapitel konzentriert sich auf die Durchführung der Gasgeneratortests. Details zu den einzelnen Tests sind in Kapitel 1 enthalten.

  • Seite 70: Durchgeschaltete Kanäle In Den Testschaltungen

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-3 Durchgeschaltete Kanäle in den Testschaltungen Die Testschaltungen zeigen welche Kanalkontakte geschlossen werden müssen, um die Testverbindungen herzustellen. Bitte beachten Sie, dass nur diese Kanäle für den Test geschlossen werden müssen. Alle anderen Kanäle im System müssen offen sein. Generell sollten Sie IMMER alle Kanäle am Anfang und Ende eines Tests öffnen.

  • Seite 71: Rs-232-Schnittstelle (Sps Oder Pc)

    Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System RS-232-Schnittstelle (SPS oder PC) Bei einer SPS wird die RS-232-Schnittstelle für die Kommunikation mit dem Modell 2790 benutzt. Bei einem PC kann auch die RS-232-Schnittstelle benutzt werden. Für die RS-232-Schnittstelle des 2790 stehen folgende Einstellungen zur Verfügung: •...

  • Seite 72: Testsignalverbindungen

    Testverbindungen für einen einstufigen Gasgenerator: • Bild 5-2 - Benutzen Sie diesen Schaltplan wenn Sie ein Modul 7752 von Keithley verwenden. Er gilt auch für das Modul 7751, wenn kein HIPOT-Test ausgeführt wird. • Bild 5-3 - Benutzen Sie diesen Schaltplan wenn Sie ein Modul 7751 von Keithley verwenden.
  • Seite 73 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Bild Testverbindungen - Test von Kurzschlussbrücke und Brückendraht, HIPOT - einstufiger Gasgenerator...

  • Seite 74: Verbindungen Zur Verriegelung

    Test von Gasgeneratoren 5-7 Testverbindungen für einen zweistufigen Gasgenerator: • Bild 5-4 - Benutzen Sie diesen Schaltplan wenn Sie ein Modul 7752 von Keithley verwenden. Er gilt auch für das Modul 7751, wenn kein HIPOT-Test ausgeführt wird. • Bild 5-5 - Benutzen Sie diesen Schaltplan wenn Sie ein Modul 7751 von Keithley verwenden.
  • Seite 75 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Bild Testverbindungen - Test von Kurzschlussbrücke und Brückendraht, HIPOT - zweistufiger Gasgenerator Der integrierte Shunt bei Ch 6 kann für den HIPOT-Test genutzt werden. Anmerkung: Einige Leitungen sind dicker dargestellt, um eine einfachere Verfolgung der Leitungen zu ermöglichen...

  • Seite 76: Verriegelung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-9 Bild Verbindungen zur Verriegelung WARNUNG: Die Verriegelung (Interlock) sollte nicht dauernd kurzgeschlossen werden (siehe B), da dies eine wichtige Sicherheitsfunktion zur Abschaltung der Quellen und damit zur Vermeidung einer versehentlichen Zündung des Gasgenerators darstellt. Verriegelung ANMERKUNG Bei aktivierter Verriegelung (enabled) kann die Strom- und die Spannungsquelle (7751) mit dem Rest der Schaltmatrix verbunden werden.

  • Seite 77: Test Der Kurzschlussbrücke

    5-10 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Bild 5-6 A zeigt wie die Verriegelung des 7751 oder 7752 mit der Teststation zu verbinden ist. Falls die Teststation keine Verriegelung hat, muss mittels einer Kurzschlussbrücke die Verriegelung kurzgeschlossen werden (siehe Bild 5-6B). ANMERKUNG Wie in Bild 5-6 gezeigt, darf an J106 nur ein Schalter oder eine Kurzschlussbrücke angeschlossen werden.

  • Seite 78: Testschaltung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-11 Es ist oftmals wünschenswert, den Kurzschlusswiderstand ohne einen Stromfluss (d.h. trocken) und ohne einen Durchbruch der Oxidhaut zu testen, was ansonsten zu einer falschen Anzeige des Kurzschlusswiderstands führen könnte. Eine Messung mit stromloser Verschaltung erfordert, dass die Spannung über dem Prüfobjekt auf 20 mV oder weniger beschränkt wird.

  • Seite 79: Testablauf

    5-12 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Testablauf Führen Sie die Schritte in der Tabelle 5-1 zum Test der Kurzschlussbrücke aus. Der Teststrom für diese Messung kann durch die Hardware-Begrenzung 1mA nicht überschreiten. Tabelle Testablauf - Kurzschlussbrücke Prüfschritt Befehlsfolge Bedienung über die Frontplatte...

  • Seite 80: Test Des Brückendrahts

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-13 Rücklesen der Stromquelle Die Module 7751 und 7752 verfügen über eine Rücklesefunktion für die Quellen. Das Rücklesen der Stromquelle erlaubt eine Überprüfung des Teststroms für den Test der Kurzschlussbrücke. Details zum Rücklesen der Stromquelle werden im letzten Abschnitt dieses Kapitels behandelt.
  • Seite 81 5-14 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Testablauf Einstufiger Gasgenerator - Führen Sie die Prüfschritte 1 bis 7 in Tabelle 5-2 aus. Zweistufiger Gasgenerator - Führen Sie die Prüfschritte 1 bis 11 in Tabelle 5-2 aus. WARNUNG Um eine unabsichtliche Zündung des Gasgenerators zu vermeiden, sollten IMMER alle Kanäle des Testsystems am Anfang und Ende jedes Tests geöffnet werden.
  • Seite 82 Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-15 Prüfschritt Befehlsfolge Bedienung über die Frontplatte Messung ausführen. READ? Messwert von der Anzeige ablesen. ROUT:OPEN:ALL Drücken der Taste 11) Öffnen aller Kanäle. OPEN > Auswahl ALL. Anmerkung zu den Prüfschritten: 1.

  • Seite 83: Test Des Isolationswiderstands (Hipot) (Nur Mit 7751)

    5-16 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Test des Isolationswiderstands (HIPOT) (nur mit 7751) WARNUNG Das Modell 7751 verfügt über Ausgänge, die bei falscher Verschaltung gefährliche Spannungen aufweisen können. Der sichere Betrieb des Instruments liegt in der Verantwortung des Anwenders.

  • Seite 84: Testschaltung - Kontakttest - Einstufiger Gasgenerator

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-17 Zweistufiger Gasgenerator - Wie in Bild 5-10 gezeigt, gibt es vier Kontaktpunkte für den Anschluss der Testschaltung der Spannungsquelle . Die Kontakt-Prüfungen werden folgendermaßen ausgeführt: • Bank 1 HI-Kontakt - Schließen Sie die Kanäle 1, 14 und 18, um die Verbindung am HI- Anschluss des Brückendrahts A zu überprüfen.

  • Seite 85: Alle Kanäle

    5-18 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Testablauf Einstufiger Gasgenerator - Führen Sie die Prüfschritte in Tabelle 5-3 aus. Zweistufiger Gasgenerator - Führen Sie die Prüfschritte in Tabelle 5-4 aus. WARNUNG Um eine unabsichtliche Detonation des Gasgenerators zu verhindern, sollten IMMER alle Kanäle im Testsystem am Anfang und Ende jedes Tests geöffnet werden.
  • Seite 86 Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-19 Tabelle Testablauf - Kontakttest beim zweistufigen Gasgenerator Prüfschritt Kommandofolge Bedienung über die Frontplatte *RST 1) Reset des 2790 und Drücken der Taste SHIFT >-Drücken der Öffnen aller Kanäle. Taste SETUP > Auswahl RESTORE: FACT. 2) Auswahl von Ω2.

  • Seite 87: Rücklesen Der Spannungsquelle

    5-20 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Rücklesen der Spannungsquelle Testschaltung Die Rückleseschaltung der Spannungsquelle ist in Bild 5-11 dargestellt. Durch das Schließen der Kanäle 13, 18, 21, 22 und 23 wird die Spannungsquelle mit dem DMM des Modells 2790 verbunden. Das Modell 2790 muss auf dem 1000 V Bereich geschaltet sein, um die maximale Ausgangsspannung des 7751 (500 V) messen zu können.

  • Seite 88: Entladung Der Kabel

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-21 Testablauf Führen Sie zur Überprüfung der Ausgangsspannung der Spannungsquelle die Schritte in Tabelle 5-5 aus. Tabelle Testablauf - Rücklesefunktion Spannungsquelle Prüfschritt Kommandofolge Bedienung über die Frontplatte *RST 1) Reset des 2790 Drücken der Taste SHIFT >...

  • Seite 89: Hipot-Test

    5-22 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System HIPOT-Test Dieser Test wird benutzt, um den Leckwiderstand zwischen dem Gasgenerator und dem Gehäuse zu messen. Die Verbindungen für einen einstufigen Gasgenerator mit dem 7751 Modul sind in Bild 5-3 dargestellt, während die Verbindungen für zweistufigen Gasgenerator in Bild 5-5 dargestellt sind.

  • Seite 90: Testschaltung - Hipot

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-23 Bild 5-12 Testschaltung - HIPOT ⊗ = geschlossener Kanalschalter Es wird angenommen, dass: Für den Test eines einstufigen Gasgenerators an Bank 1, sind die Kanäle 1 und 3 zu schließen. Für den Test eines zweistufigen Gasgenerators an Bank 1 und 2, sind die Kanäle 3, 4 und 6 zu schließen.

  • Seite 91: Testablauf - Hipot

    5-24 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Testablauf - HIPOT WARNUNG Beim folgenden Testablauf treten gefährliche Spannungen auf. Der sichere Betrieb des Instruments liegt in der Verantwortung des Anwenders. Lesen und befolgen Sie unbedingt die in Kapitel 4 enthaltenen Anweisungen zur Verbindung und Verdrahtung des Testers bevor Sie die Anlage bedienen.
  • Seite 92 Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-25 Prüfschritt Kommandofolge Bedienung über die Frontplatte ROUT:MULT:CLOS? 9) Überprüfen der Drücken der Taste SHIFT > Drücken der geschlossenen Taste CARD > Auswahl VIEW > Auswahl Kanäle SLOT1: 7751 > Am Ende Drücken der Taste (optional).

  • Seite 93: Rücklesen Der Stromquelle

    5-26 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System Rücklesen der Stromquelle Diese Rückleseschaltung misst den aktuellen Strom, der im Testkreis durch das Testobjekt (DUT) fließt (Brückendraht oder Kurzschlussbrücke). Damit lässt sich der programmierte Strom der Stromquelle im Test überprüfen. ANMERKUNG.

  • Seite 94: Schaltung Zum Rücklesen Der Stromquelle

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Test von Gasgeneratoren 5-27 Bild 5-13 Schaltung zum Rücklesen der Stromquelle * Ch 22 offen = Auswahl der Stromquelle...
  • Seite 95 5-28 Test von Gasgeneratoren Bedienungsanleitung Modell 2790 SourceMeter Switch System (Diese Seite ist leer)

  • Seite 96: Modell 2790 Funktionen Zur Widerstandsmessung

    Widerstandsmessung mit der sich die ungünstigen Auswirkungen von Offsetspannungen im Prüfkreis kompensieren lassen. • Keithley Modul 7702 - Erklärt die Funktionen zur Widerstandsmessung mit dem Modell 2790 und dem Modul 7702. • Keithley Modul 7751/7752 - Erklärt die Funktionen zur Widerstandsmessung mit dem...

  • Seite 97: Einführung

    6-2 Modell 2790 Widerstandsfunktion Bedienungsanleitung Modell 2790 SourceMeter Switch System Einführung Im Allgemeinen sollte für Tests des Gasgenerators die programmierbare Stromquelle des Moduls 7751/7752 für die Messung niedriger Widerstände (Brückendraht und Kurzschlussbrücke) benutzt werden. Für die Messung des Isolationswiderstands sollte die programmierbare Spannungsquelle des Moduls 7751 benutzt werden.

  • Seite 98: 4-Draht-Widerstandsmessung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Modell 2790 Widerstandsfunktion 6-3 4-Draht-Widerstandsmessung Die 4-Draht-Widerstandsmessung kompensiert bei der Messung niedriger Widerstände die Auswirkungen des Widerstand der Messleitungen. In Bild 6-1 ist dargestellt, wie bei einer 2-Draht- Widerstandsmessung der Messwert bei einem niedrigen Widerstand ungünstig beeinflusst werden kann.
  • Seite 99 6-4 Modell 2790 Widerstandsfunktion Bedienungsanleitung Modell 2790 SourceMeter Switch System Daher sollte die in Bild 6-2 gezeigte 4-Draht-Widerstandsmessung (Kelvin-Methode) für die Messung niedriger Widerstände benutzt werden. Mit dieser Konfiguration wird der Teststrom durch R über zwei Messleitungen geleitet, während die Spannung über ein zweites Messleitungspaar gemessen wird (auch als Sense-Leitungen bezeichnet).

  • Seite 100: Offset-Kompensierte Widerstandsmessung

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Modell 2790 Widerstandsfunktion 6-5 Offset-kompensierte Widerstandsmessung Das Vorhandensein von Thermo-EMK (V ) kann die Messgenauigkeit bei niedrigen Widerständen ungünstig beeinflussen. Um diese unerwünschten Offsetspannungen zu kompensieren, kann eine Offset-kompensierte Widerstandsmessung (OCOMP) benutzt werden. Bei der Offset-kompensierten Widerstandsmessung werden zwei Messungen mit unterschiedlichen Testströmen durchgeführt.

  • Seite 101: Keithley Modul 7702

    6-6 Modell 2790 Widerstandsfunktion Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Modul 7702 Durch die 40 Zweidraht- (oder 20 Vierdraht-) Eingangskanäle ist das Modul 7702 ideal für den Test mehrerer Testobjekte (DUT) geeignet. Im Systemkanalbetrieb (System Channel Operation) kann durch das Schließen eines einzigen Kanals ein DUT mit dem DMM des Modells 2790 zur Messung verbunden werden.
  • Seite 102 Die Kanäle, die mit Ch1 geschlossen werden, sind nicht dargestellt. Hierzu gehören der paarige Eingangskanal (Ch21), das 4-pol Relais (Ch 43) und die Backplane-Kanäle (Ch 44 und 45).

  • Seite 103: Durchführung Einer 2-Draht-Widerstandsmessung Mit Dem Modell 2790 Und Dem Modul 7702 (Messung Hoher Widerstände)

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Modell 2790 Widerstandsfunktion 6-7 Bild Durchführung einer 2-Draht-Widerstandsmessung mit dem Modell 2790 und dem Modul 7702 (Messung hoher Widerstände) ⊗ = durch den Anwender geschlossener Kanal (Systemkanalbetrieb) Nicht dargestellt ist der Backplane-Kanal (Ch 45), der mit dem Kanal 1 geschlossen wird.

  • Seite 104: Keithley Module 7751 Und 7752

    6-8 Modell 2790 Widerstandsfunktion Bedienungsanleitung Modell 2790 SourceMeter Switch System Keithley Module 7751 und 7752 Die Module 7751 und 7752 können ebenfalls mit dem Ω2- und Ω4-Funktionen des Modells 2790 benutzt werden. Da diese Module keinen Systemkanalbetrieb unterstützen, muss der Anwender alle entsprechenden Kanäle im Mehrkanalbetrieb schließen, um die Verbindung zum DUT herzustellen.
  • Seite 105 ⊗ = durch den Anwender geschlossener Kanal (Multikanalbetrieb)

  • Seite 106: Durchführung Einer 2-Draht-Widerstandsmessung Mit Dem Modell 2790 Und Dem Modul 7751/7752 (Messung Hoher Widerstände)

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Modell 2790 Widerstandsfunktion 6-9 Bild Durchführung einer 2-Draht-Widerstandsmessung mit dem Modell 2790 und dem Modul 7751/7752 (Messung hoher Widerstände) ⊗ = durch den Anwender geschlossener Kanal (Multikanalbetrieb)
  • Seite 107 6-10 Modell 2790 Widerstandsfunktion Bedienungsanleitung Modell 2790 SourceMeter Switch System (Diese Seite ist leer)

  • Seite 108: Spezifikation

    Spezifikation (Modelle 2790, 7751, 7752 und 7702) • Spezifikation der Modelle 2790/7751/7752 - Vollständige Spezifikation des SourceMeter Switch System Modell 2790, einschließlich der Spezifikationen für die Module Modelle 7751 und 7752. • Spezifikation der Widerstandsberechnung (7751/7752) - Gleichungen zur Berechung von Widerstandswerten für Quellenpegel, die nicht in den Spezifikationen der Module 7751/7752 angegeben sind.

  • Seite 109: Sourcemeter Switch System Spezifikation

    2790 SourceMeter Switch System Spezifikation SPEZIFIKATION QUELLE/SCHALTMODUL 7751/7752 Spezifikation 2790 Widerstandsmodus mit Modulen Strommesseingang (Nur 7751) Genauigkeit: 0,5 % (des Messwerts) + 5nA (0-50µA) (2 Jahres- (Die spezifizierte Genauigkeit der Module gilt für 2 Jahre, Spezifikation). 23 C, ±5°C) Temperaturkoeffizient: (0-18°C & 28-40°C) (0,02%+0,5nA)/°C Temperatur- Spannungsabfall: <1mV.
  • Seite 110 2790 SourceMeter Switch System Spezifikation SPEZIFIKATION QUELLE/SCHALTMODUL 7751/7752...

  • Seite 111: Spezifikation Grundgerät 2790

    2790 SourceMeter® Switch System Spezifikation SPEZIFIKATION GRUNDGERÄT 2790 DIE GENAUIGKEIT DES GRUNDGERÄTS IST FÜR 1 JAHR BEI 23°C ± 5°C SPEZIFIZIERT SPEZIFIKATION FÜR DC-MESSUNGEN GENAUIGKEIT: ±(ppm vom Messwert + ppm vom Messbereich) BEDINGUNG: MED (1 PLC) oder 10 PLC (Power Line Cycle) (ppm = Parts per Million) (d.h.

  • Seite 112: Spezifikation Grundgerät

    2790 SourceMeter® Switch System Spezifikation SPEZIFIKATION GRUNDGERÄT 14, 17 DC-Systemgeschwindigkeiten DC Anmerkungen BEREICHSWECHSEL : 50/s (42/s). 20 % Bereichsüberschreitung außer bei 1000 V und 3 A. FUNKTIONSWECHSEL : 50/s (42/s). Bei folgenden "ppm des Bereich" kommt eine Unsicherheit hinzu: 100 mV 15 ppm, 1 V und 100 V 2 ppm, 100Ω...
  • Seite 113 2790 SourceMeter® Switch System Spezifikation SPEZIFIKATION GRUNDGERÄT AC-MESSSPEZIFIKATION Alle Bereiche Genauigkeit: ±(% des Messwerts + % des Bereichs), 23°C ±5°C Funktion Messbereich Auflösung Alle Bereiche 3 Hz- 10 Hz- 20 kHz - 50 kHz - 100 kHz - Kalibrierungs- 10 Hz 20 kHz 50 kHz 100 kHz...
  • Seite 114 2790 SourceMeter® Switch System Spezifikation SPEZIFIKATION GRUNDGERÄT RAHMENSPEZIFIKATIONEN 7,11 TECHNISCHE DATEN Geschwindigkeit des AC-Systems STROMVERSORGUNG: 100 V / 120 V / 220 V / 240 V BEREICHSWECHSEL : 4/s (3/s). +10%, -5%. FUNKTIONSWECHSEL : 4/s (3/s). NETZFREQUENZ: 50/60 Hz, automatische Erkennung beim AUTORANGE-ZEIT: <...

  • Seite 115: Spezifikation Bedienungsanleitung Modell 2790 Sourcemeter Switch System

    A-8 Spezifikation Bedienungsanleitung Modell 2790 SourceMeter Switch System Berechnung von Spezifikationswerten für Widerstandsmessungen (7751/7752) Die Spezifikation für Widerstandsmessungen des Moduls 7751/7752 enthält die Genauigkeit von Widerstandsmessungen und die Temperaturkoeffizientendaten für spezifische Ausgangswerte der Strom- und Spannungsquelle. Mit den folgenden Formeln können die Spezifikationswerte für die Widerstandsmessung für beliebige zulässige Ausgangseinstellungen der Strom- oder Spannungsquelle berechnet werden, die nicht in der Spezifikationstabelle enthalten sind.

  • Seite 116: 7751 Spannungsquelle

    Bedienungsanleitung Modell 2790 SourceMeter Switch System Spezifikation A-9 Widerstands-Temperaturkoeffizient TC % des Messwerts = (0,001 + 0,025/I ) % / °C SOURCE ) Ω Ω / °C TC-Widerstands-Offset = (0,001/I SOURCE Wobei: I ist der eingestellte Ausgangsstrom in mA SOURCE Beispiel - Temperaturkoeffizienten für eine Einstellung der Stromquelle auf 30mA: % von Messwert = (0,001 + 0,025/30) % / °C...
  • Seite 117 A-10 Spezifikation Bedienungsanleitung Modell 2790 SourceMeter Switch System Widerstands-Temperaturkoeffizient TC % des Messwerts = (0,02 + 1/V ) % / °C SOURCE TC-Widerstands-Offset = 200 Ω Ω / °C Wobei: V ist die eingestellte Ausgangsspannung in Volt SOURCE Beispiel - Temperaturkoeffizient für eine Einstellung der Spannungsquelle auf 100V: % von Messwert = (0,02 + 1/100) % / °C = (0,02 + 0,01) % / °C = 0,03 % / °C...
  • Seite 118 Bedienungsanleitung Modell 2790 SourceMeter Switch System Spezifikation A-11 Ω Ω Ω Ω Für Messungen von 100 M bis 1G Widerstandsgenauigkeit % des Messwerts = (2 + 510/V SOURCE Widerstands-Offset = 20kΩ Ω Wobei: V ist die eingestellte Ausgangsspannung in Volt SOURCE Beispiel - Widerstandsgenauigkeit für eine Einstellung der Spannungsquelle auf 100V: % von Messwert = (2 + 510/100) %...
  • Seite 119 Modell 7702 - 40-kanaliger differentieller Multiplexer ALLGEMEIN 40 KANÄLE: 40 Kanäle mit 2-poligem Relaiseingang. Alle Kanäle auf 4-polig konfigurierbar. 2 KANÄLE: 2 Stromkanäle nur als Eingang. RELAISTYP: elektromechanische Stromstoßrelais. BETÄTIGUNGSZEIT: <3ms. MÖGLICHKEITEN KANÄLE 1-40: Multiplexer für eines aus 40 zweipoligen oder eines aus 20 vierpoligen Signalen in das DMM.
  • Seite 120 Index Frontplatte 3-9 Airbag-Gasgeneratoren 1-2 Fehler bei offener Verriegelung 5-10 Betrieb 2-9 Meldung 2-15 Öffnen und Schließen von Kanälen 2- Brückendraht, Test des 1-8 Anzeige geschlossener Kanäle 2-14 Busprogrammierung 2-7, 2-10 ferngesteuerte Programmierung - Testablauf Testablauf Brückendraht 5-14 Kontakt-Test 5-18, 5-19 HIPOT 5-24 Kabelentladung 2-4 Kurzschlussbrücke 5-12...
  • Seite 121 Sicherheitshinweise 2-5 Manuelle Kabelentladung 2-17 Schraubenanschlussklemmen 4-2 Mathematische Funktionen 2-8 Serielles Bussystem (RS-232) 1-5, 5-4 Matrix-Backplane und Guard (Anschlüsse) 2-5 Abschirmung (Zippertubing) 4-8 Modell 7702 3-1 Kurzschlussstrom 2-6 Ω2-Draht und Thermistor-Verbindungen 3- Kurzschlussbrückentest 1-6, 1-7 Test des Gasgenerators 5-10 Ω4-Draht und RTD-Verbindungen 3-5 Vereinfachter Schaltplan Kanalzuordnungen 3-8 Modell 7702 3-3...
  • Seite 122 (Diese Seite ist leer)
  • Seite 123 Alle Spezifikationen können sich ohne vorherige Mitteilung ändern. Alle Keithley Warenzeichen und Handelsnamen sind Eigentum von Keithley Instruments, Inc. Alle anderen Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Unternehmen. Keithley Instruments, Inc. 28775 Aurora Road • Cleveland, Ohio 44139 • 440-248-0400 • Fax: 440-248-6168 1-888-KEITHLEY (534-8453) •...

Inhaltsverzeichnis
