Bedienungsanleitung Modell 2790 SourceMeter Switch System Verdrahtung/Installation der Schaltmodule 4-3

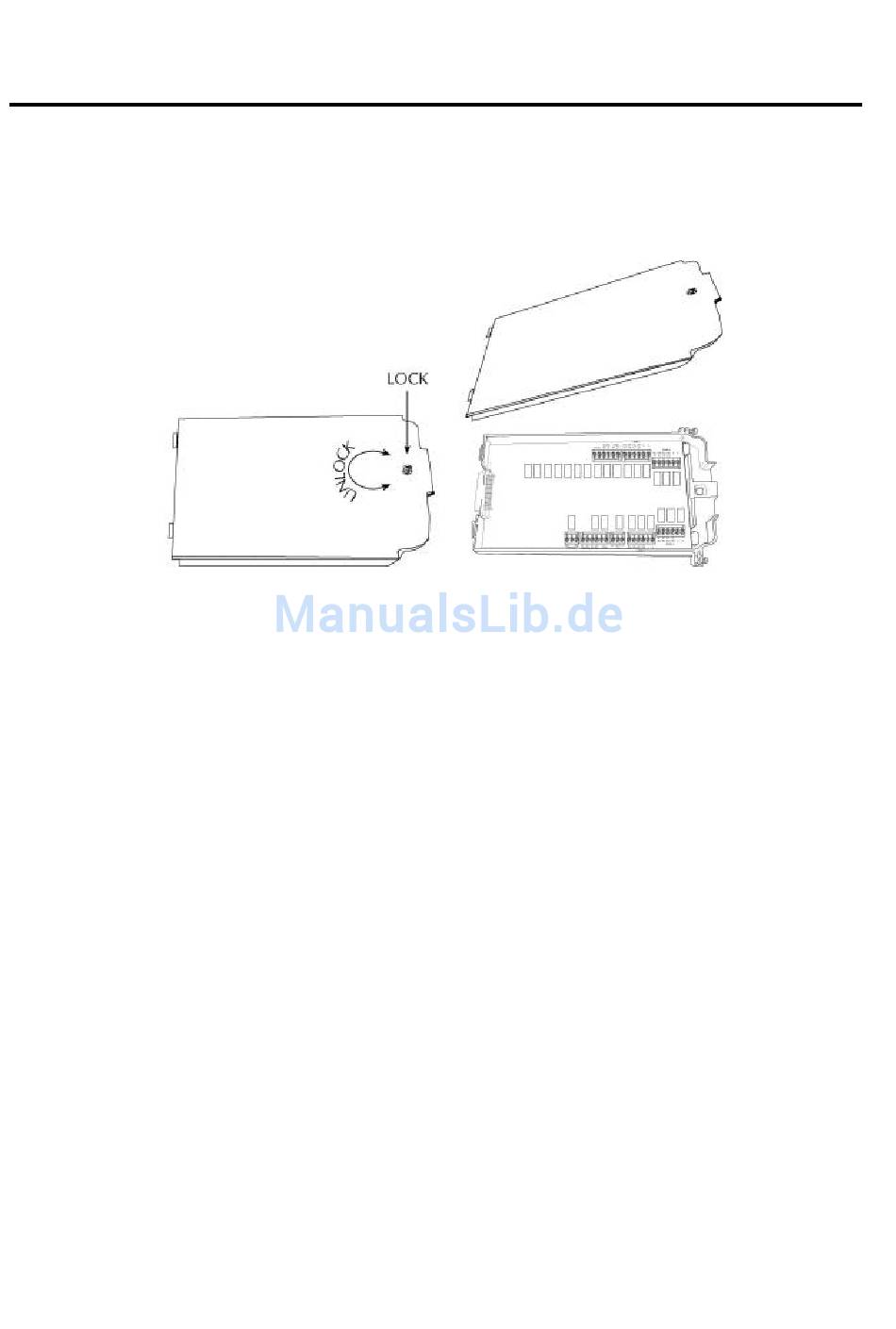

Bild 4-1
Schraubanschlussklemmen

Anforderungen an die Verkabelung

Allgemeine Anforderungen - Die Verkabelung sollte mechanisch stabil sein, vorzugsweise AWG20
oder mehr sowie über eine Hochspannungsisolierung aus Gummi oder Kunststoff für mindestens
1000V verfügen.
Es liegt in der Verantwortung des Anwenders entsprechend den jeweiligen Anforderungen geeignete
Kabel auszusuchen. So sind beispielsweise Kabel mit Teflonisolierung gut für Anwendungen mit
hoher Luftfeuchtigkeit, nicht aber für die mechanischen Bewegungen eines Bauteilhandlers geeignet.
Empfohlene Kabel - Beldon® 8899 Kabel sind als Litze in 18AWG mit einer dicken Gummiisolation
für eine Nennspannung von 5000 V verfügbar. Es ist sehr flexibel und mechanisch haltbar.
ANMERKUNG Es wird der Einsatz einer äußeren Kabelumhüllung als Schutz vor einer
Beschädigung der Leiterisolation empfohlen. Diese sollte vorzugsweise über eine
Folienabschirmung verfügen, die auf einer Seite mit Erde verbunden ist, so dass
eine zusätzliche Schutzschicht vorhanden ist, falls ein Leiter beschädigt wird. Zudem
lassen sich hierdurch Messstörungen reduzieren, die von benachbarten Maschinen
verursacht werden. Ein empfohlener Kabelschutz ist beispielsweise von
Zippertubing verfügbar und wird am Ende dieses Kapitels beschrieben.
