6-6 Modell 2790 Widerstandsfunktion

Keithley Modul 7702

Durch die 40 Zweidraht- (oder 20 Vierdraht-) Eingangskanäle ist das Modul 7702 ideal für den Test
mehrerer Testobjekte (DUT) geeignet. Im Systemkanalbetrieb (System Channel Operation) kann
durch das Schließen eines einzigen Kanals ein DUT mit dem DMM des Modells 2790 zur Messung
verbunden werden. Mittels der Scannerfunktion des Modells 2790 lässt sich der Test mehrerer DUTs
noch weiter automatisieren. Nach der Konfiguration kann der Testprozess mit einem einzigen
Tastendruck gestartet werden (oder durch einen Befehl bei der ferngesteuerten Programmierung).
ANMERKUNG Details zur Scannen der Kanäle beim Modell 7702 sind in Kapitel 7 des Model 2790

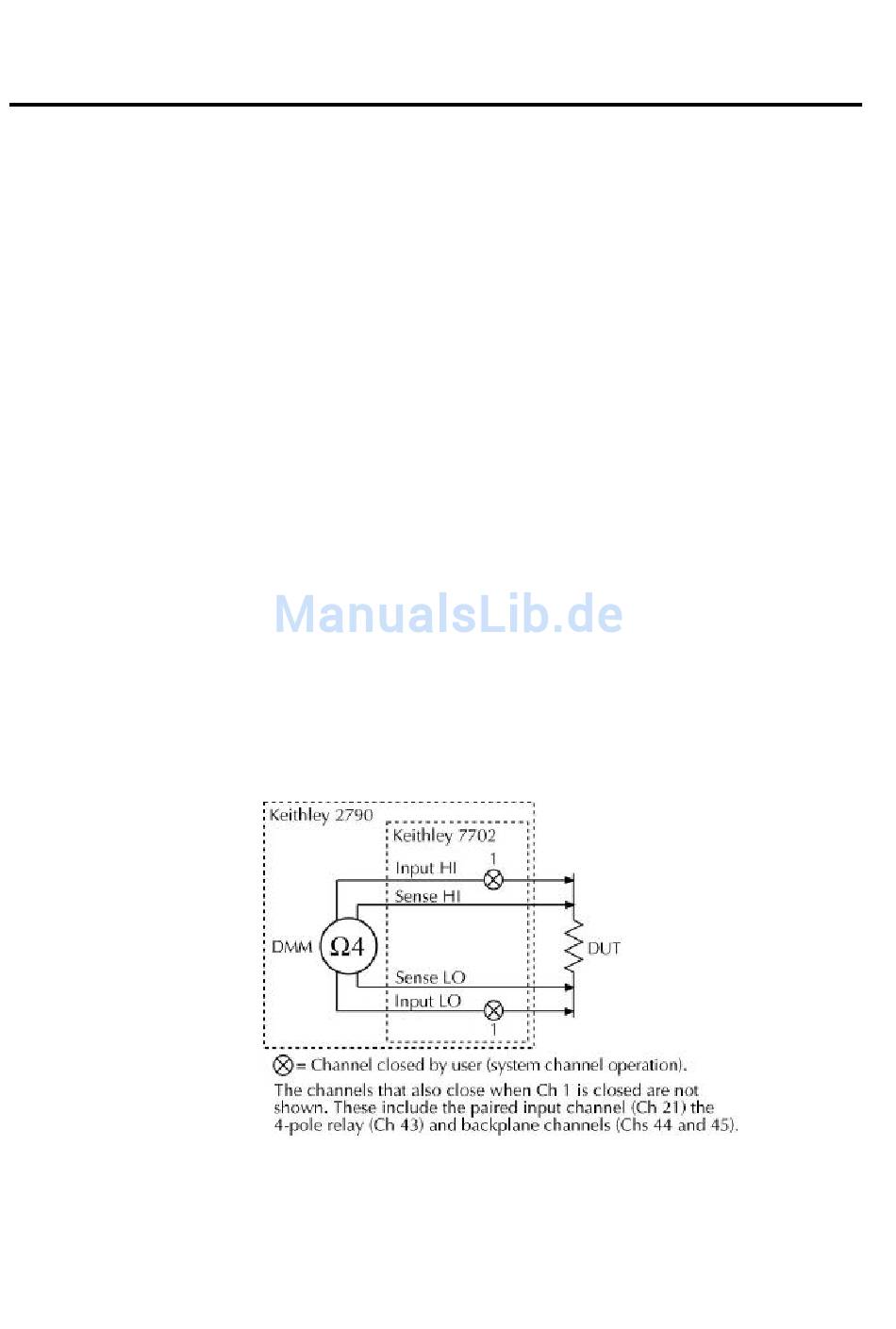

Bild 6-3 zeigt die vereinfachte Testschaltung für die Ω4-Funktion des Modells 2790 mit dem Modul
7702 zur Messung kleiner Widerstände. Das DUT ist an die Kanäle 1 und 21 des 7702 angeschlossen.
Wenn der Kanal 1 im Systemkanalbetrieb geschlossen wird, wird das DUT mit dem DMM des
Modells 2790 verbunden.
Bild 6-4 zeigt die vereinfachte Testschaltung für die Ω2-Funktion des Modells 2790 mit dem Modul
7702 zur Messung hoher Widerstände (d.h. Isolationswiderstand) bis 120MΩ. Das DUT wird mit dem
Kanal 1 des 7702 verbunden. Wenn der Kanal 1 im Systemkanalbetrieb geschlossen wird, wird das
DUT mit dem DMM des Modells 2790 verbunden.
6-3
Durchführung einer 4-Draht-Widerstandsmessung mit dem Modell 2790 und dem Modul 7702
(Messung kleiner Widerstände)
Bedienungsanleitung Modell 2790 SourceMeter Switch System
Reference Handbook zu finden.
