Bedienungsanleitung Modell 2790 SourceMeter Switch System
Rücklesen der Stromquelle
Die Module 7751 und 7752 verfügen über eine Rücklesefunktion für die Quellen. Das Rücklesen der
Stromquelle erlaubt eine Überprüfung des Teststroms für den Test der Kurzschlussbrücke. Details zum
Rücklesen der Stromquelle werden im letzten Abschnitt dieses Kapitels behandelt.
Test des Brückendrahts
ANMERKUNG Die Verriegelung des 7751/7752 muss aktiviert (enable) werden, um die Stromquelle

Testschaltung

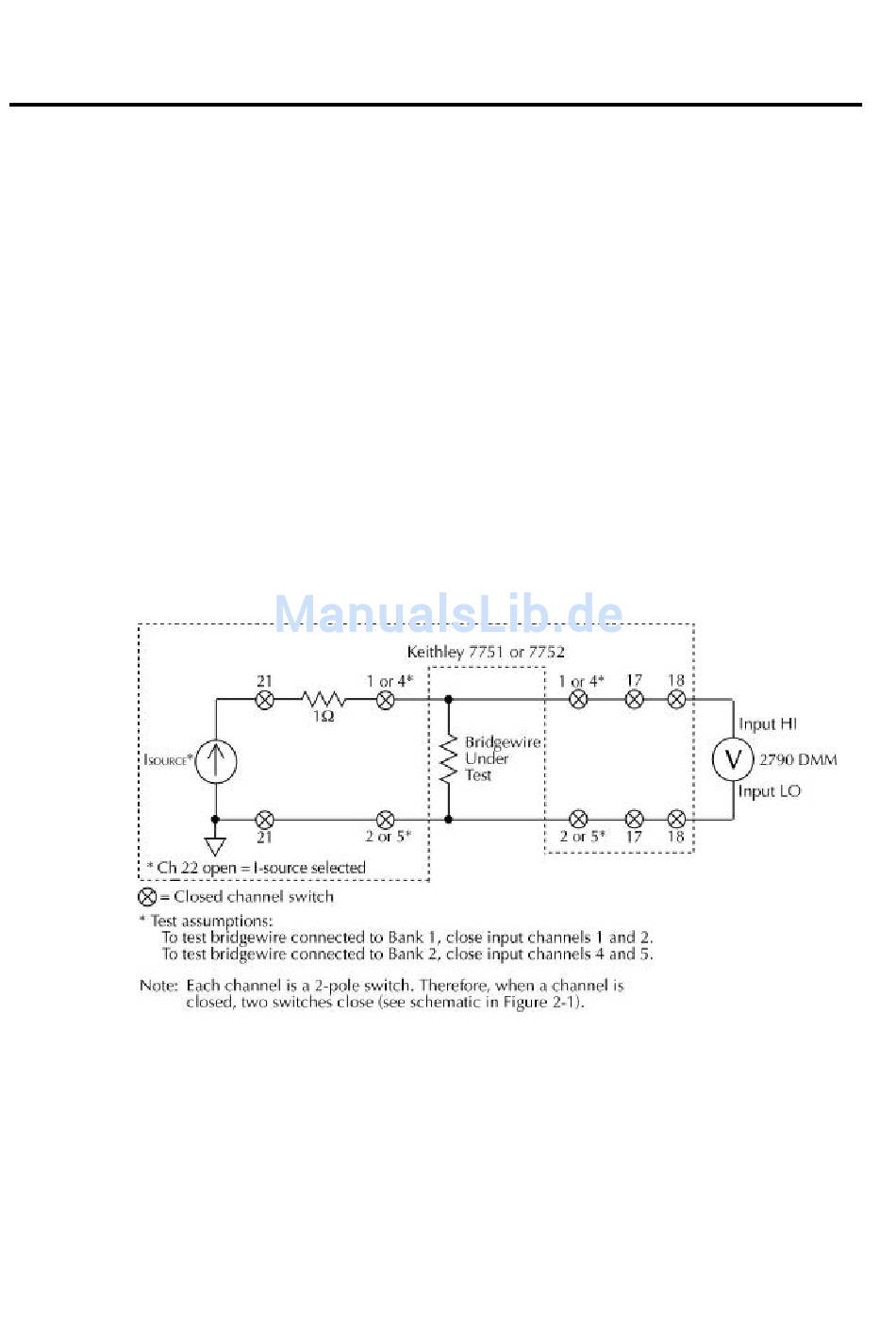

Die Schaltung für den Test des Brückendrahts ist in Bild 5-8 dargestellt.
Testschaltung - Brückendraht
⊗ = geschlossener Kanalschalter
Es wird angenommen, dass:
Wenn der Brückendraht mit Bank 1 verbunden ist, die Kanäle 1 und 2 geschlossen werden.
Wenn der Brückendraht mit Bank 2 verbunden ist, die Kanäle 4 und 5 geschlossen werden.
Anmerkung: Alle Kanäle (außer Kanal 24) sind zweipolig. Es werden daher immer zwei Schalter geschlossen. Siehe Schaltplan
in Bild 2-1.
benutzen zu können. Bild 5-6 zeigt wie die Verriegelung aktiviert (enable) wird.
5-8
Test von Gasgeneratoren 5-13
