Bedienungsanleitung Modell 2790 SourceMeter Switch System

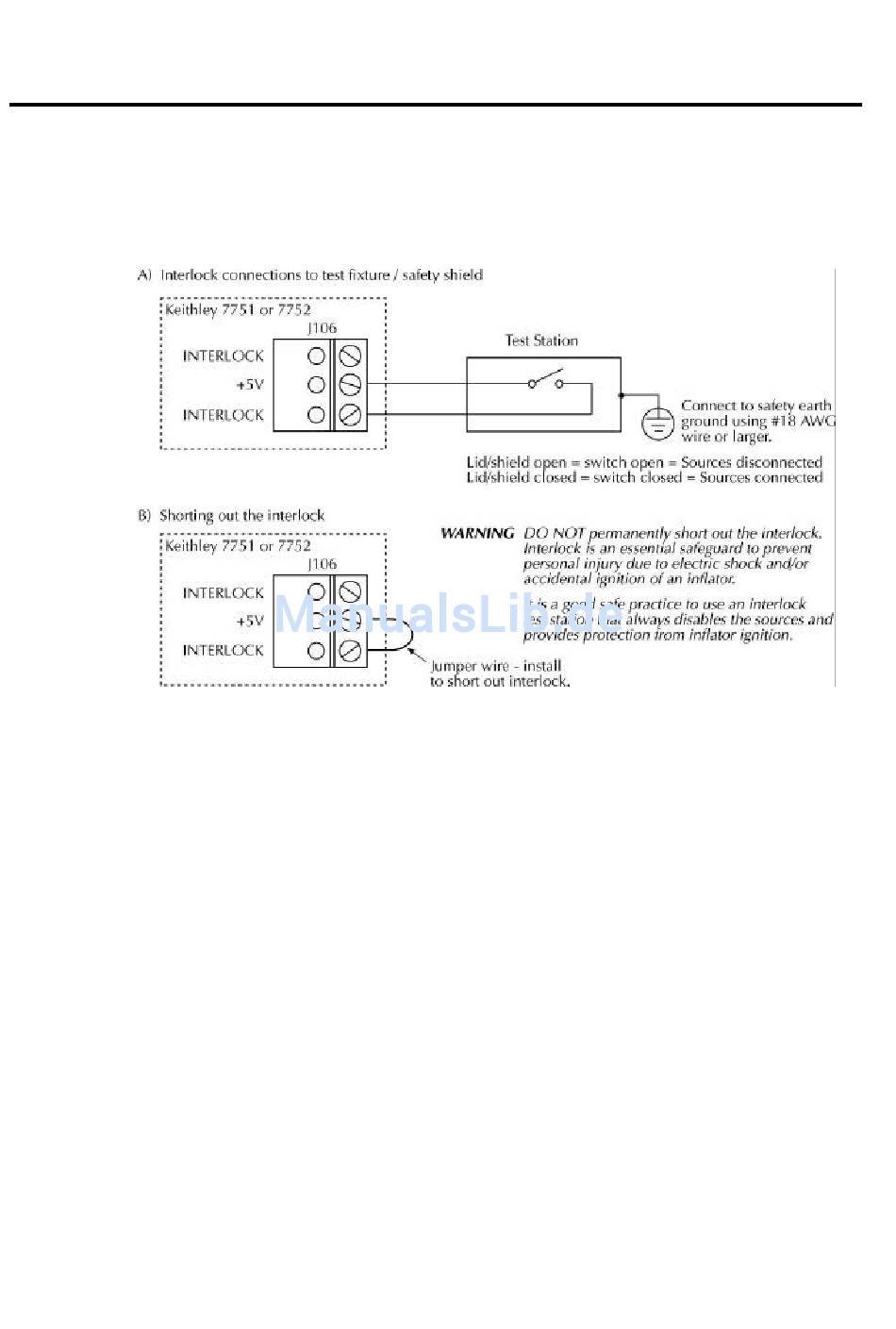

Verbindungen zur Verriegelung
WARNUNG: Die Verriegelung (Interlock) sollte nicht dauernd kurzgeschlossen werden (siehe B), da dies eine wichtige Sicherheitsfunktion zur
Abschaltung der Quellen und damit zur Vermeidung einer versehentlichen Zündung des Gasgenerators darstellt.

Verriegelung

ANMERKUNG Bei aktivierter Verriegelung (enabled) kann die Strom- und die Spannungsquelle
Die Verriegelung des 7751/7752 Moduls muss aktiviert (enable) werden, um die Strom- oder
Spannungsquelle (7751) mit dem Rest der Schaltmatrix zu verbinden. Wird die Verriegelung
deaktiviert (disable), dann können die Schalter, die eine Verbindung der ausgewählten Quelle mit dem
Testobjekt (DUT) und dem DMM ermöglichen, nicht geschlossen werden.
Normalerweise verfügt eine Teststation über einen eingebauten Verriegelungsschalter, der mit
INTERLOCK des 7751/7752 verbunden werden sollte. Wenn der Deckel der Teststation oder die
Sicherheitsabdeckung offen ist, wird der Schalter geöffnet und dadurch die Quellen des 7751/7752
weggeschaltet.
5-6
(7751) mit dem Rest der Schaltmatrix verbunden werden. Eine offene (disabled)
Verriegelung schaltet die Quellen nicht ab. Die Quellen sind weiterhin eingeschaltet
und über die Anschlussklemmen J107 des Moduls verfügbar. Die Verriegelung hat
keine Auswirkung auf die Ausgänge der Quellen an J107.
Wenn die Verriegelung aktiviert (enabled) ist, kann auf die ausgewählte Quelle auch
über J105 zugegriffen werden (Source HI und Source LO). Ist die Verriegelung
offen, werden die Quellen weggeschaltet.
Test von Gasgeneratoren 5-9
