Bedienungsanleitung Modell 2790 SourceMeter Switch System Verdrahtung/Installation der Schaltmodule 4-9

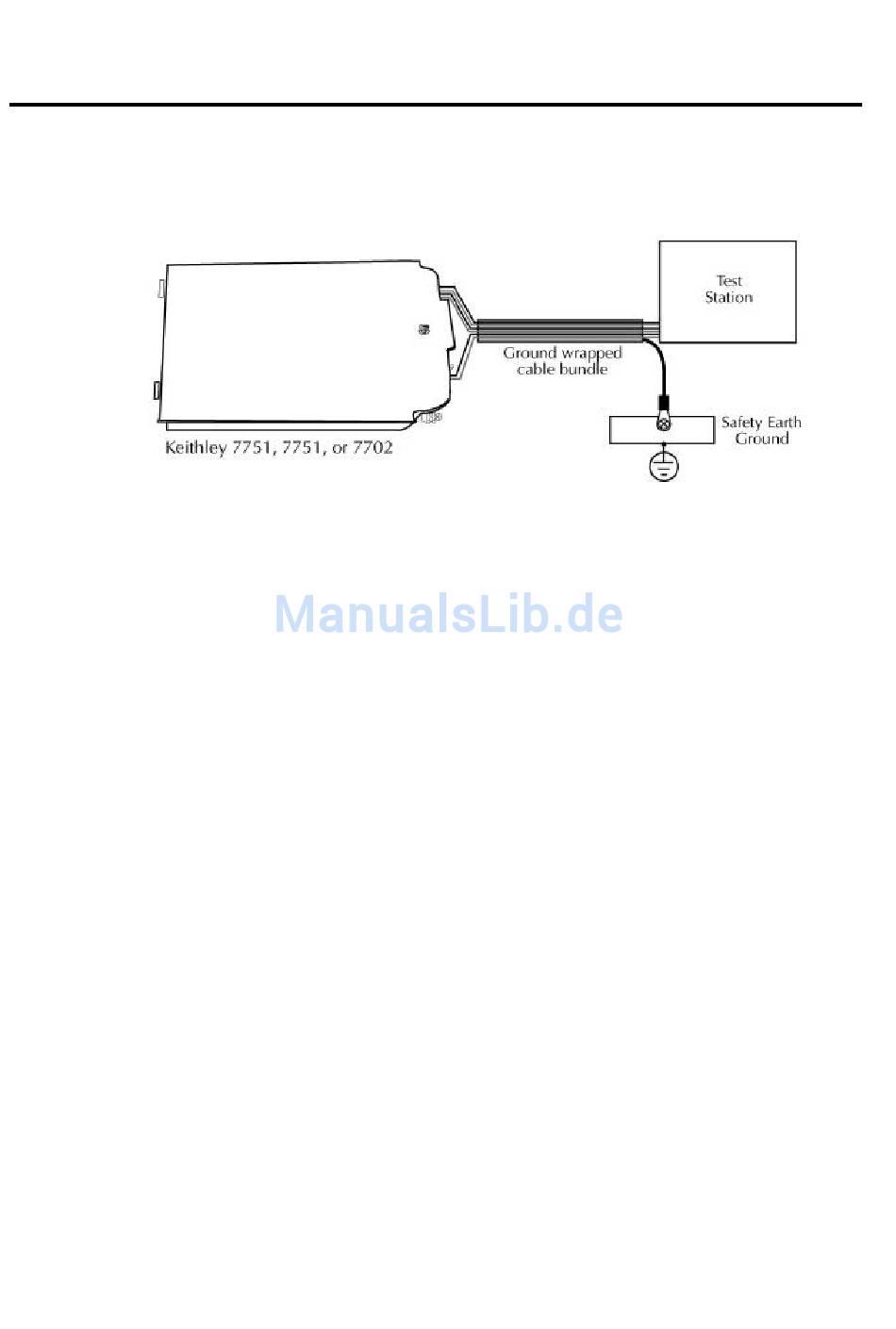

Bild 4-6
Installierte Zippertubing®-Abschirmung

Guarding

ANMERKUNG Für eine typische Anwendung der Spannungsquelle 7751 zur Messung hoher
Eine zweite innere Abschirmung kann für die Messung hoher Widerstände mittels der
Spannungsquelle und dem I/U-Konverter des 7751 benutzt werden. Durch diese Guard-Abschirmung
lassen sich Störungen und Kabelleckströme reduzieren, die zu Messfehlern führen können.
Die Guard-Anschlussklemmen sind über J105 und J107 verfügbar. Der Guard-Anschluss wird mit der
Abschirmung verbunden, welche die Messleitungen Source-LO und Sense-LO mit dem Gehäuse des
Gasgenerators verbinden. In Bild 5-3 (in Kapitel 5) wird die Guard-Abschirmung genutzt, um die
beiden Leiter abzuschirmen, die mit der Bank 3 (J103) des Moduls 7751 verbunden sind.
Das mittels Guard abgeschirmte Leiterpaar sollte im Kabelbündel untergebracht werden und dessen
Abschirmung ist mit Sicherheitserde zu verbinden. Die Guard-Abschirmung sollte mit einer äußeren
Umhüllung isoliert werden. Als Guard-Abschirmung lässt sich eine zweite Zippertubing®-
Abschirmung benutzen.
WARNUNG Die Guard-Anschlussklemmen sind mit der potentialfreien Masse des Moduls 7751 /
WARNUNG Verbinden Sie den Hi-Anschluss der Spannungsquelle nicht mit Erde. Das 7751/7752
Widerstände ist kein Guarding erforderlich. Ein Guarding ist nur bei sehr
anspruchsvollen Anwendungen mit Störungen oder bei der Messung von
Widerständen >1GΩ (dies entspricht dem maximal spezifizierten Widerstand für das
7751) notwendig.
7752 verbunden. Der Hi-Anschluss der Spannungsquelle darf nicht mit Erde verbunden
werden. Wenn der Hi-Anschluss der Spannungsquelle mit Erde verbunden wird, kann
sich Guard bis auf ein Potential von 500 V aufladen.
Modul verfügt über eine potentialfreie Masse. Diese potentialfreie Masse ist nicht mit
Sicherheitserde verbunden. Dies kann nicht nur eine Gefahr für einen elektrischen
Schlag durch eine Aufladung bis auf 500 V darstellen, sondern hierdurch wird auch ein
1 nF Kondensator über die Spannungsquelle aufgeschaltet, der Energie speichern kann
und dadurch unter gewissen Bedingungen einen Airbag zünden könnte.
