Bedienungsanleitung Modell 2790 SourceMeter Switch System

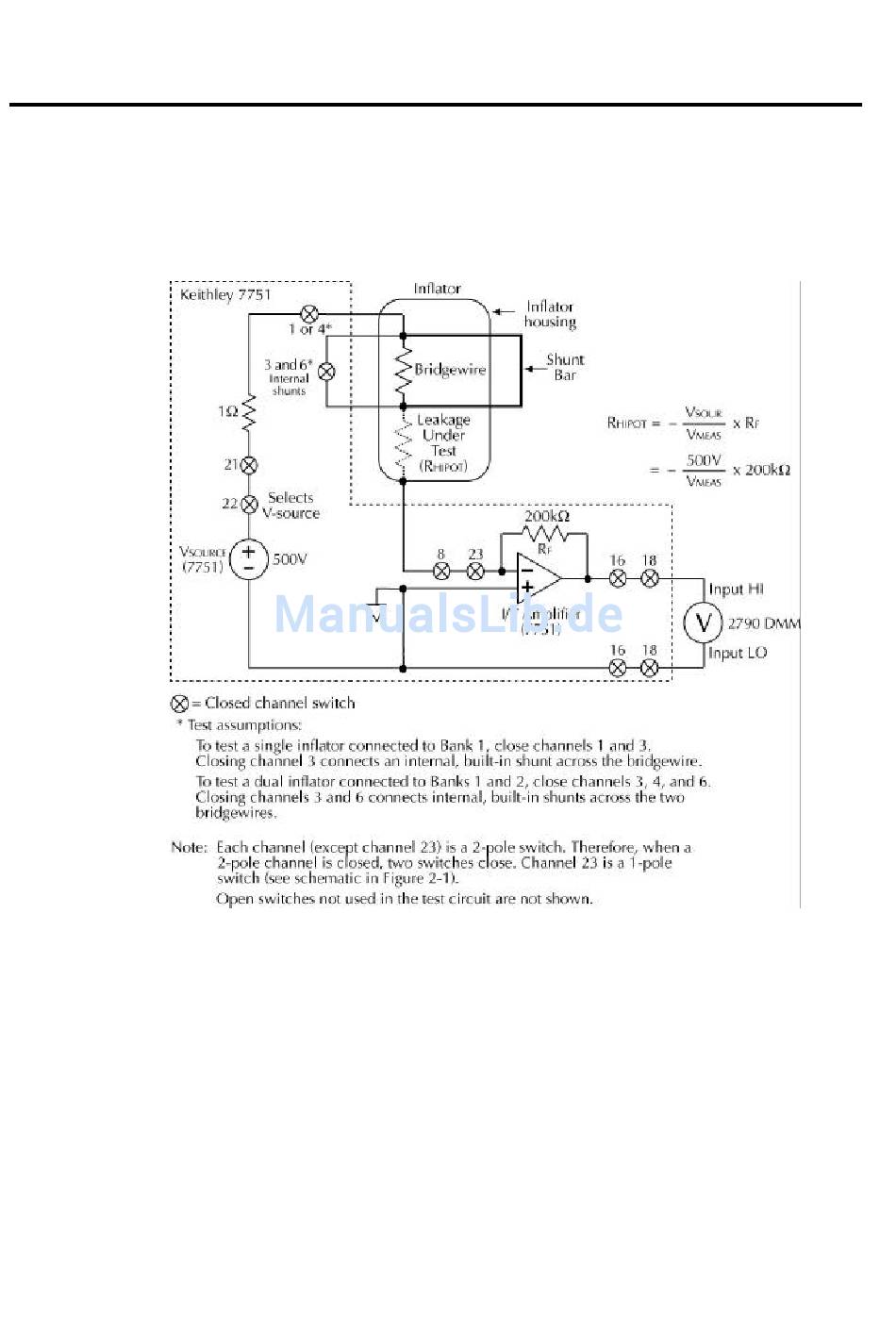

Testschaltung - HIPOT
⊗ = geschlossener Kanalschalter
Es wird angenommen, dass:
Für den Test eines einstufigen Gasgenerators an Bank 1, sind die Kanäle 1 und 3 zu schließen.
Für den Test eines zweistufigen Gasgenerators an Bank 1 und 2, sind die Kanäle 3, 4 und 6 zu schließen.
Durch das Schließen der Kanäle 3 und 6 wird ein interner Shunt über die Brückendrähte geschaltet.
Anmerkung: Alle Kanäle (außer Kanal 23) sind zweipolig. Es werden daher immer zwei Schalter geschlossen. Siehe Schaltplan
in Bild 2-1. Unbenutzte offene Schalter sind nicht dargestellt.
5-12
Test von Gasgeneratoren 5-23
