Bedienungsanleitung Modell 2790 SourceMeter Switch System
Durchgeschaltete Kanäle in den Testschaltungen
Die Testschaltungen zeigen welche Kanalkontakte geschlossen werden müssen, um die
Testverbindungen herzustellen. Bitte beachten Sie, dass nur diese Kanäle für den Test geschlossen
werden müssen. Alle anderen Kanäle im System müssen offen sein. Generell sollten Sie IMMER alle
Kanäle am Anfang und Ende eines Tests öffnen.
ANMERKUNG Um das DMM des Modells 2790 für die Messung an einem Testobjekt (DUT) über
Testsystem

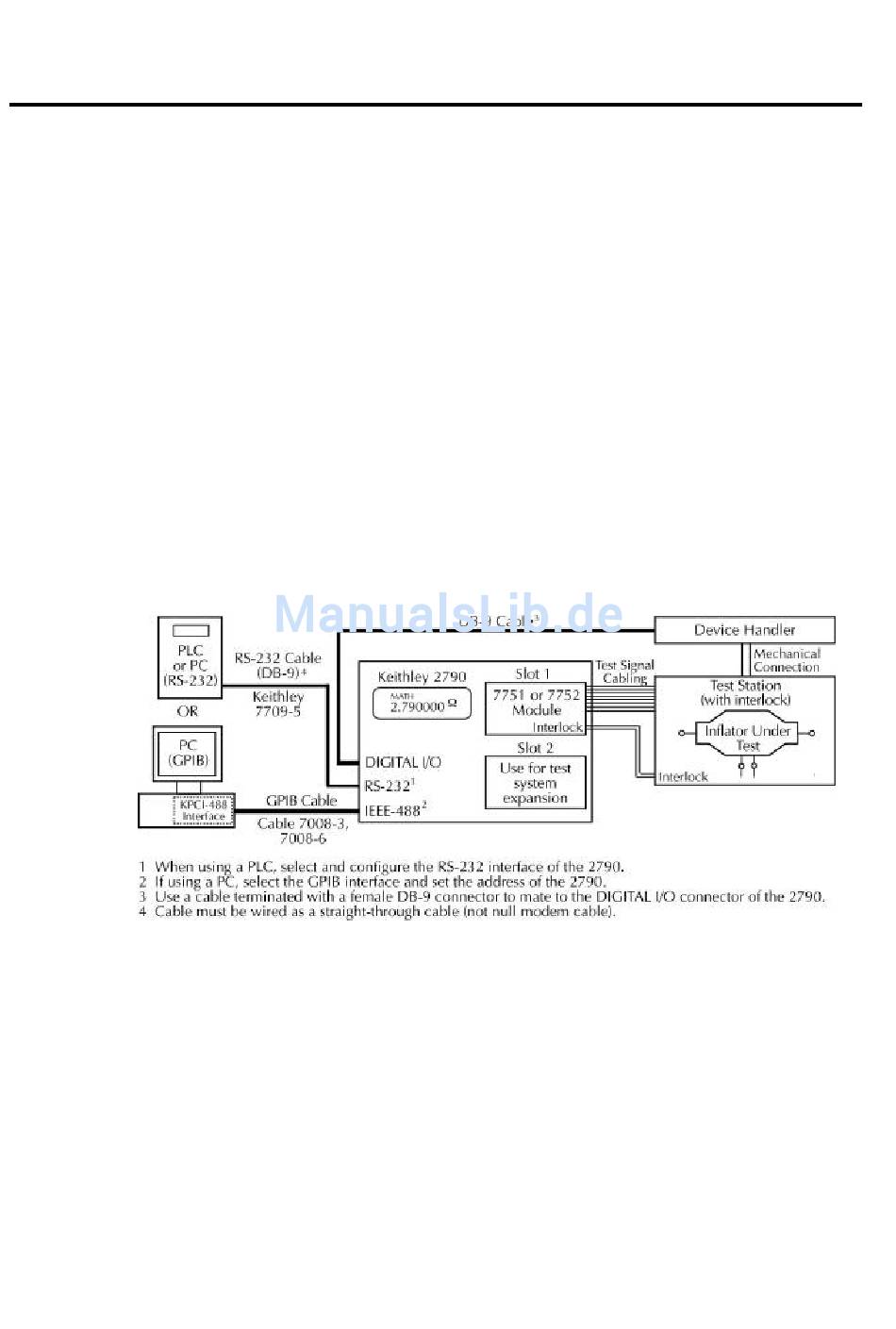

Bild 5-1 zeigt ein typisches Testsystem, das über eine SPS (Speicherprogrammierbare Steuerung) oder
einen PC gesteuert wird. Die Verbindungen der Testsignale (und der Verriegelung) werden im
nächsten Punkt ("Testsignalverbindungen") behandelt.
Systemverbindungen
1. Bei der Verwendung einer SPS sollte die RS-232 Schnittstelle des 2790 konfiguriert und ausgewählt werden.
2. Beim Einsatz eines PC sollte die GPIB-Schnittstelle gewählt und die Adresse des 2790 eingestellt werden.
3. Verwenden Sie ein Kabel mit einem DB-9 Steckverbinder (Buchse) passend zum DIGITAL I/O Stecker am 2790.
4. Das Kabel muss direkte Verbindungen aufweisen (kein Null-Modemkabel).
ein Schaltmodul benutzen zu können, muss der Schalter INPUTS auf der Frontplatte
in der Position REAR (in) stehen.
5-1
Test von Gasgeneratoren 5-3
