Bedienungsanleitung Modell 2790 SourceMeter Switch System

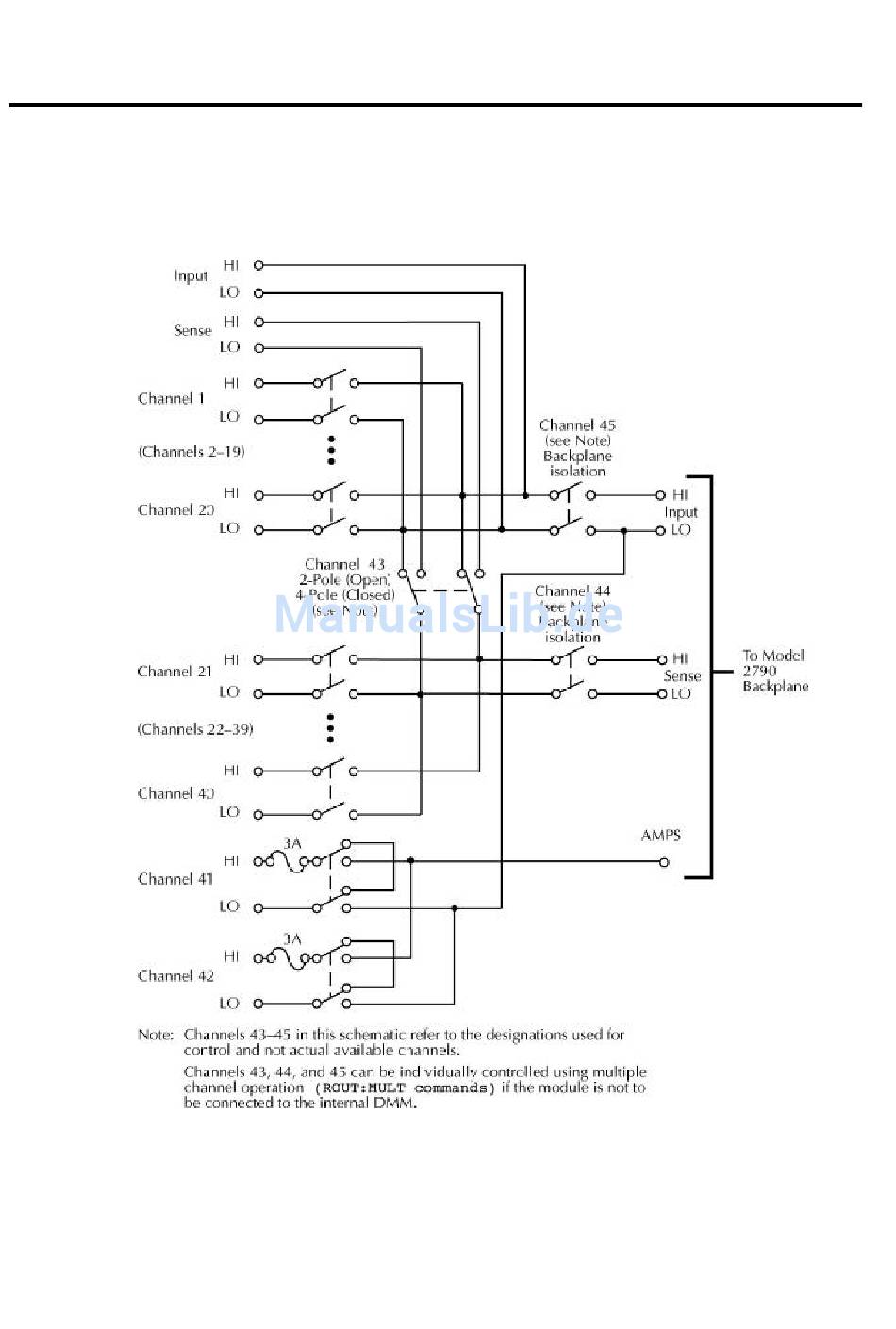

Bild 3-1
Vereinfachter Schaltplan des Keithley Schaltmoduls 7702
Anmerkung:
Die Kanäle 43–45 in diesem Schaltplan beziehen sich auf die Bezeichnungen zur
Steuerung und nicht auf die Zahl der wirklich verfügbaren Kanäle.
Die Kanäle 43, 44 and 45 können individuell über verschiedene Funktionen
(ROUT:MULT Befehle) gesteuert werden, wenn das Modul nicht mit dem internen
DMM verbunden ist.
Keithley Schaltmodul 7702
3-3
