Bedienungsanleitung Modell 2790 SourceMeter Switch System

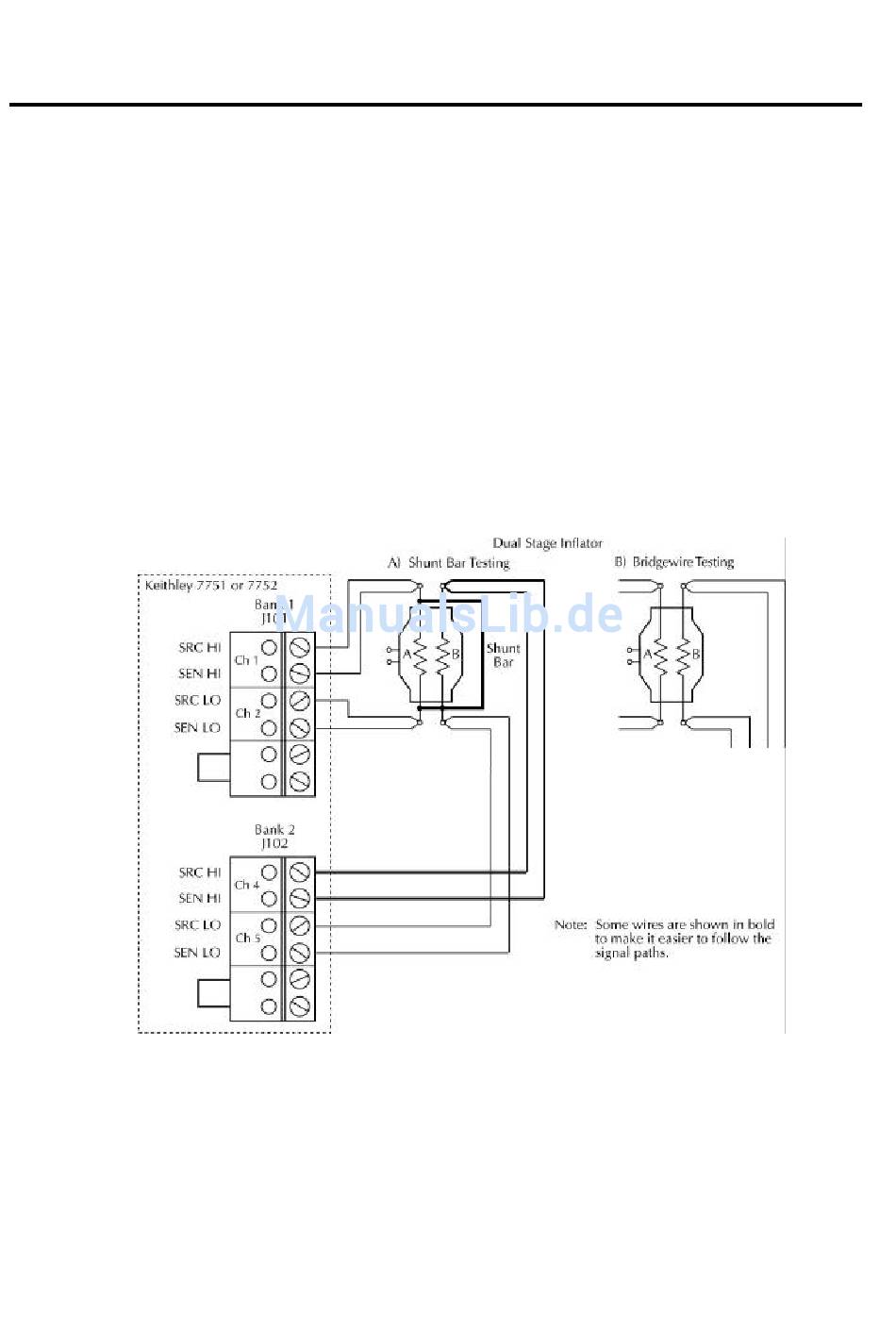

Testverbindungen für einen zweistufigen Gasgenerator:

Verbindungen zur Verriegelung:

Testverbindungen - Test von Kurzschlussbrücke und Brückendraht - zweistufiger Gasgenerator
•
Bild 5-4 - Benutzen Sie diesen Schaltplan wenn Sie ein Modul 7752 von Keithley
verwenden. Er gilt auch für das Modul 7751, wenn kein HIPOT-Test ausgeführt wird.
•
Bild 5-5 - Benutzen Sie diesen Schaltplan wenn Sie ein Modul 7751 von Keithley
verwenden. Die Verbindungen für den HIPOT-Test sind enthalten.
•
Bild 5-6 - Wenn Testadapter oder Sicherheitsabdeckungen benutzt werden, die über einen
Verriegelungsschalter verfügen, sollte die Verriegelung wie in Bild 5-6A gezeigt
verbunden werden. Ansonsten sollte die Verriegelung aktiviert (enable) werden, indem
eine Kurzschlussbrücke, wie in Bild 5-6B gezeigt, einsetzt wird.
5-4
Shunt Bar Testing = Test der Kurzschlussbrücke
Bridgewire Testing = Test des Brückendrahts
Dual Stage Inflator = Zweistufiger Gasgenerator
Anmerkung: Einige Leitungen sind dicker dargestellt,
um eine einfachere Verfolgung der Leitungen zu ermöglichen
Test von Gasgeneratoren 5-7
