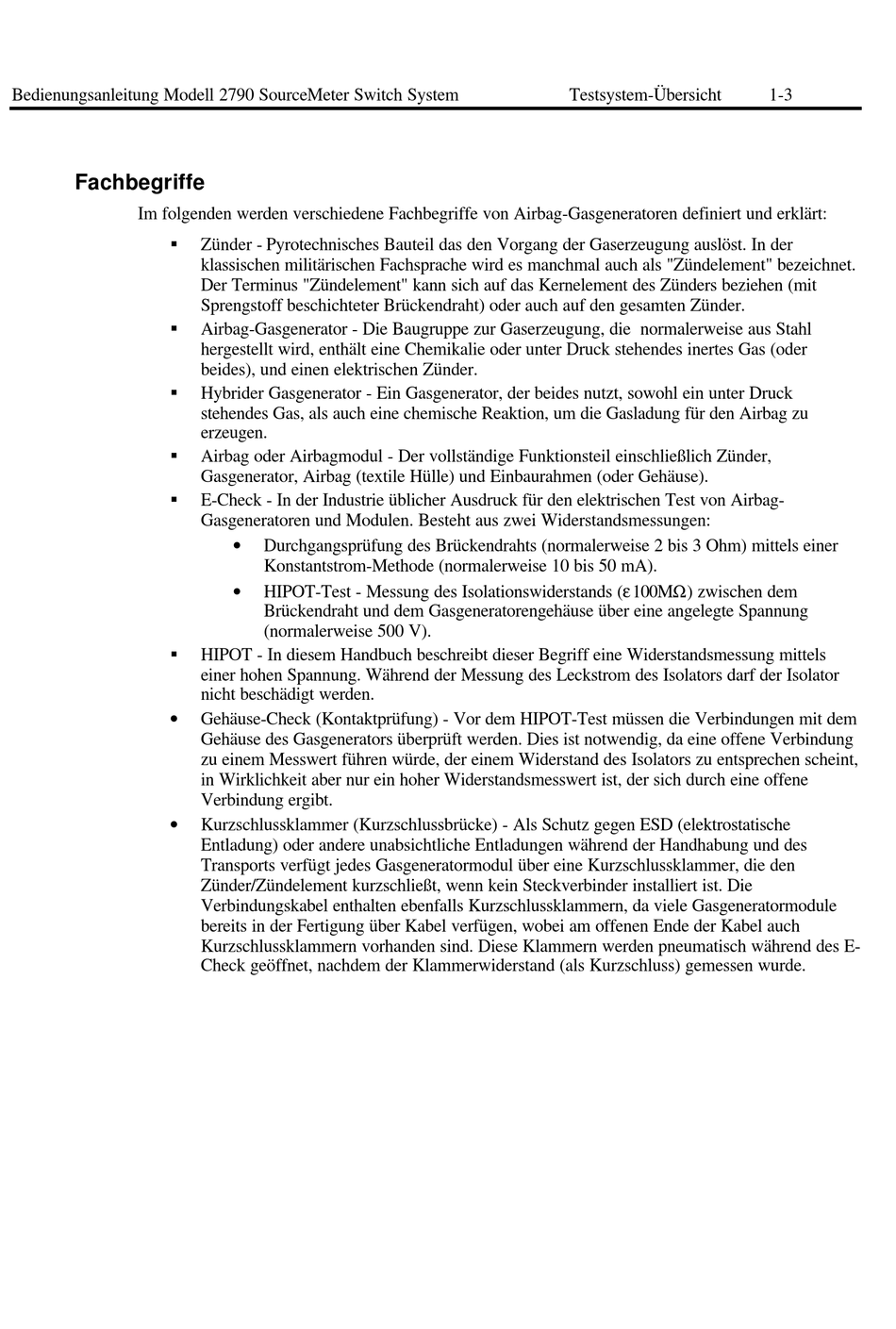

Fachbegriffe

Im folgenden werden verschiedene Fachbegriffe von Airbag-Gasgeneratoren definiert und erklärt:
§
§
§
§
§
§
•
•
Zünder - Pyrotechnisches Bauteil das den Vorgang der Gaserzeugung auslöst. In der
klassischen militärischen Fachsprache wird es manchmal auch als "Zündelement" bezeichnet.
Der Terminus "Zündelement" kann sich auf das Kernelement des Zünders beziehen (mit
Sprengstoff beschichteter Brückendraht) oder auch auf den gesamten Zünder.
Airbag-Gasgenerator - Die Baugruppe zur Gaserzeugung, die normalerweise aus Stahl
hergestellt wird, enthält eine Chemikalie oder unter Druck stehendes inertes Gas (oder
beides), und einen elektrischen Zünder.
Hybrider Gasgenerator - Ein Gasgenerator, der beides nutzt, sowohl ein unter Druck
stehendes Gas, als auch eine chemische Reaktion, um die Gasladung für den Airbag zu
erzeugen.
Airbag oder Airbagmodul - Der vollständige Funktionsteil einschließlich Zünder,
Gasgenerator, Airbag (textile Hülle) und Einbaurahmen (oder Gehäuse).
E-Check - In der Industrie üblicher Ausdruck für den elektrischen Test von Airbag-
Gasgeneratoren und Modulen. Besteht aus zwei Widerstandsmessungen:
•
Durchgangsprüfung des Brückendrahts (normalerweise 2 bis 3 Ohm) mittels einer
Konstantstrom-Methode (normalerweise 10 bis 50 mA).
•
HIPOT-Test - Messung des Isolationswiderstands (ε100MΩ) zwischen dem
Brückendraht und dem Gasgeneratorengehäuse über eine angelegte Spannung
(normalerweise 500 V).
HIPOT - In diesem Handbuch beschreibt dieser Begriff eine Widerstandsmessung mittels
einer hohen Spannung. Während der Messung des Leckstrom des Isolators darf der Isolator
nicht beschädigt werden.
Gehäuse-Check (Kontaktprüfung) - Vor dem HIPOT-Test müssen die Verbindungen mit dem
Gehäuse des Gasgenerators überprüft werden. Dies ist notwendig, da eine offene Verbindung
zu einem Messwert führen würde, der einem Widerstand des Isolators zu entsprechen scheint,
in Wirklichkeit aber nur ein hoher Widerstandsmesswert ist, der sich durch eine offene
Verbindung ergibt.
Kurzschlussklammer (Kurzschlussbrücke) - Als Schutz gegen ESD (elektrostatische
Entladung) oder andere unabsichtliche Entladungen während der Handhabung und des
Transports verfügt jedes Gasgeneratormodul über eine Kurzschlussklammer, die den
Zünder/Zündelement kurzschließt, wenn kein Steckverbinder installiert ist. Die
Verbindungskabel enthalten ebenfalls Kurzschlussklammern, da viele Gasgeneratormodule
bereits in der Fertigung über Kabel verfügen, wobei am offenen Ende der Kabel auch
Kurzschlussklammern vorhanden sind. Diese Klammern werden pneumatisch während des E-
Check geöffnet, nachdem der Klammerwiderstand (als Kurzschluss) gemessen wurde.
Testsystem-Übersicht 1-3
