Bedienungsanleitung Modell 2790 SourceMeter Switch System
Es ist oftmals wünschenswert, den Kurzschlusswiderstand ohne einen Stromfluss (d.h. trocken) und
ohne einen Durchbruch der Oxidhaut zu testen, was ansonsten zu einer falschen Anzeige des
Kurzschlusswiderstands führen könnte. Eine Messung mit stromloser Verschaltung erfordert, dass die
Spannung über dem Prüfobjekt auf 20 mV oder weniger beschränkt wird. Durch das Schließen des
Kanals 24 des Moduls 7751/7752 wird eine spezielle Klemmschaltung aktiviert, welche die Spannung
auf 20 mV begrenzt.
Beim Einsatz dieser Klemmschaltung wird der Teststrom, ungeachtet des programmierten Pegels,
automatisch auf etwas mehr als 1mA begrenzt. Es wird daher empfohlen, dass der Ausgang der
Stromquelle auf 1mA oder weniger eingestellt wird, um sicherzustellen dass der für die
Widerstandsmessung benutzte Strom bekannt ist.
ANMERKUNG Die mathematische Funktion SxIohms nutzt den programmierten Wert der
ANMERKUNG Normalerweise ist der Test der Kurzschlussbrücke der erste und der letzte Testschritt

Testschaltung

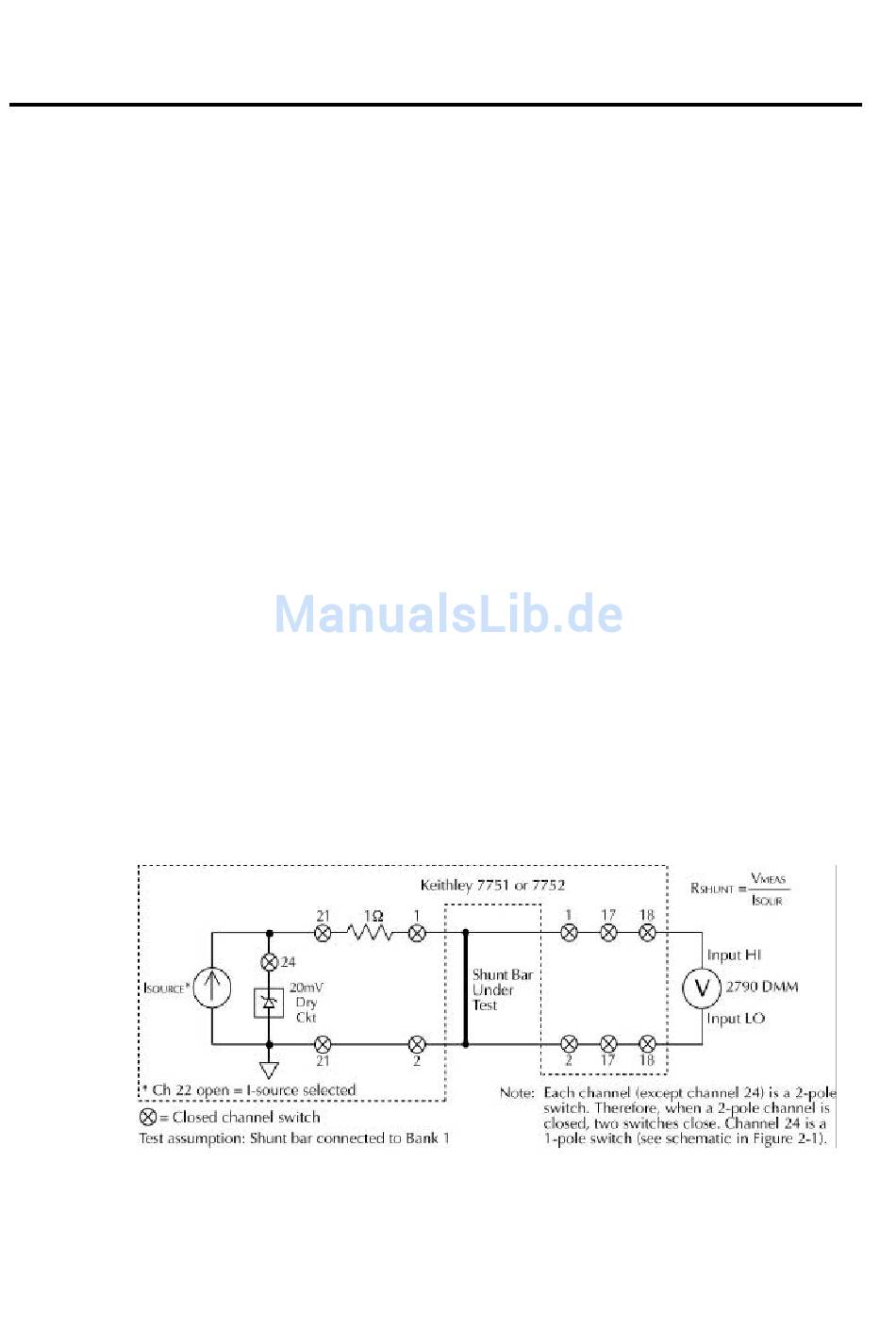

Die Schaltung für den Test der Kurzschlussbrücke ist in Bild 5-7 dargestellt. Bitte beachten Sie, dass
die Klemmschaltung für 20 mV für diesen Test benutzt wird.
Testschaltung - Kurzschlussbrücke
⊗ = geschlossener Kanalschalter
Es wird angenommen, dass die Kurzschlussbrücke mit Bank 1 verbunden ist.
Anmerkung: Alle Kanäle (außer Kanal 24) sind zweipolig. Es werden daher immer zwei Schalter geschlossen. Siehe Schaltplan
in Bild 2-1.
Stromquelle für die Berechnungen. Wenn der Stromquellen-Ausgang nicht auf 1 mA
oder weniger gesetzt wird während die Klemmschaltung aktiviert (enable) ist (d.h.
Kanal 24 ist geschlossen), dann führen diese mathematischen Funktionen zu falschen
Widerstandsmesswerten.
im Testprozess eines Gasgenerators. In der Teststation wird meist ein
Federmechanismus benutzt, um automatisch die Kurzschlussbrücke zu installieren
oder zu entfernen. Die Kurzschlussbrücke wird normalerweise nachdem alle anderen
Tests durchgeführt wurden nochmals getestet, um zu überprüfen, dass eine sichere
Handhabung und Installation des Gasgenerators im Fahrzeug möglich ist.
5-7
Test von Gasgeneratoren 5-11
