- Seite 1 REA_41__D-F 01.11.2000 14:23 Uhr Seite 1 REA 41 MONTAGE – EINSTELLUNG RAUMGERÄT (mit/ohne RAUMEINFLUSS) MONTAGE – REGLAGE APPAREIL AMBIANT REA 41 (avec/sans INFLUENCE AMBIANTE)
- Seite 2 Wichtig ! Verwendung In allen Betriebsarten wird bei zu tiefem Absinken der Raum- Erst das Raumgerät REA montieren, Das Raumgerät REA 41 ist vorgesehen temperatur auf die eingestellte dann Netzanschluß vornehmen. für die Fernbedienung von Thermen Frostschutz Raumtemperatur der Serie WKS/WKC.
- Seite 3 REA_41__D-F 01.11.2000 14:23 Uhr Seite 3 Deutsch Außentemperaturühler montieren Abb. 1 Witterungsführung mit Raumgerät REA 41 Montage gemäß Anleitung des Fühlers. Leitung zur Therme verlegen und in den Schaltkasten einführen. Elektrische Installation Netzspannung: 1/N/PE, AC 220...230 V 50 Hz Die Arbeiten müssen von einer elektrotechnisch unterwiesenen Person durchgeführt werden.

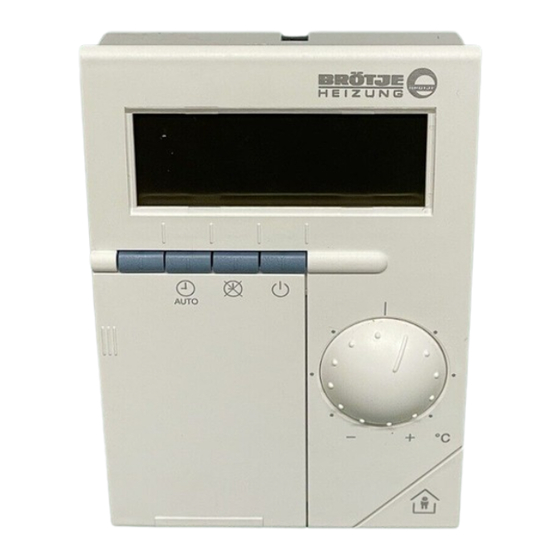

- Seite 4 REA_41__D-F 01.11.2000 14:23 Uhr Seite 4 Deutsch Abb. 3 Raumgerät REA 41.01/100 Anzeigefeld Anzeige Präsenz-Taste Betriebsart-Tasten Automatikbetrieb AUTO Handbetrieb @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ Bereitschaft ? W &...
- Seite 5 REA_41__D-F 01.11.2000 14:23 Uhr Seite 5 Deutsch Tab. 2 Einstellung der Parameter in der Betreiber-Ebene Öffnen Sie den Deckel am Regelgerät REA 41 und drücken Sie auf die Prog.-Taste (Betreiber-Ebene) Wählen Sie die gewünschte Programm-Nr. durch Drücken einer der Prog.-Tasten Stellen Sie den gewünschten Wert ein durch Drücken der + / - Tasten...
- Seite 6 REA_41__D-F 01.11.2000 14:23 Uhr Seite 6 Deutsch Abb. 4 Raumgerät REA 41.01/100 Anzeigenfeld Temperaturknopf Prog.-Tasten Anwählen der Prog.-Nr. Die Prog.-Nr. wird im Anzeigenfeld angezeigt. Präsenztaste Einstell-Tasten Zum Verändern des angezeigten Wertes Deckel Einstellung an der Therme: Beispiel 2: Beispiel 1: Standardwert der Heizkurze Heizkurve für...
- Seite 7 00 = ausgeschaltet; 10 ... 150 min = eingeschaltet Erklärungen zu Tab. 3 Zeitweiliges Aufheben der Programmiersperre Nach Öffnen des Deckels am Raumgerät REA 41 wird die Durch Drücken der beiden Tasten Einstellebene für den „ “ und „+“ für mind. 5 sec. wird Heizungsfachmann erreicht, indem die Programmier-Sperre temporär...
- Seite 8 REA_41__D-F 01.11.2000 14:23 Uhr Seite 8 Deutsch Frostschutz Raumtemperatur- Funktion Eingang D3/D4 (56) externem (2.) Raumtemperaturfühler Sollwert (52) (siehe Abb. 2, Seite 4) bestimmt werden. 0% = nur interner Fühler wirksam Ist die Betriebsart „Bereitschaft“ – Code 1: Ein zweiter 50% = Mittelwert aus internem geschaltet wird bei Unterschreiten angeschlossener...
- Seite 9 – Protection antigel température extérieure -5 °C Tab. 1 Fonctions Accessoires spéciaux nécessaires Régulation: - Chaudières à gaz avec appareil ambiant REA 41 - Sonde de température extérieure QAC 31 Therme Régulation glissante assujettie à la température extérieure de la température - à...
- Seite 10 REA_41__D-F 01.11.2000 14:23 Uhr Seite 10 France Montage de la sonde de température extérieure Fig. 1 Assujettissement aux intempéries avec appareil ambiant REA 41 Montage conformément aux instructions de la sonde. Poser le câble vers la chaudière et l’introduire dans le caisson du tableau de commande de la chaudière.
- Seite 11 REA_41__D-F 01.11.2000 14:23 Uhr Seite 11 France Fig. 3 Appareil ambiant REA 41.01/100 Panneau d’affichage Touche de présence affichage Touches de mode de service Mode automatique AUTO Mode manuel @ @ @ @ @ @ @ @ @ @ @ @...
- Seite 12 Tab. 2 Réglage des paramètres au niveau exploitant Ouvrez le couvercle sur l’appareil de régulation REA 41 et appuyez sur la touche Prog. s (niveau exploitant) Choisissez le no. de programme souhaité en appuyant sur l’une des touches de programme.
- Seite 13 REA_41__D-F 01.11.2000 14:23 Uhr Seite 13 France Fig. 4 Appareil ambiant REA 41.01/100 Tableau d’affichage Bouton de température Touches de programmes Sélectionner le n° de programme Le n° de programme est affiché dans le tableau d’affichage. Touche de présence Touches de réglage Pour modifier la valeur affichée...
- Seite 14 Explication du tab. 3 Suppression temporaire du blocage de programmation Après avoir ouvert le couvercle sur l’appareil ambiant REA 41, le Le blocage de programmation est niveau de réglage du chauffagiste est supprimé temporairement en atteint en appuyant sur les deux appuyant sur les deux touches «...
- Seite 15 REA_41__D-F 01.11.2000 14:23 Uhr Seite 15 France Protection antigel température Fonction entrée D3/D4 (56) 0% = sonde interne efficace ambiante théorique (52) (voir fig. 2, page 4) seulement 50% = valeur moyenne de sondes Si le mode de service – Code 1: Une deuxième sonde de interne et externe «Disponibilité»...
