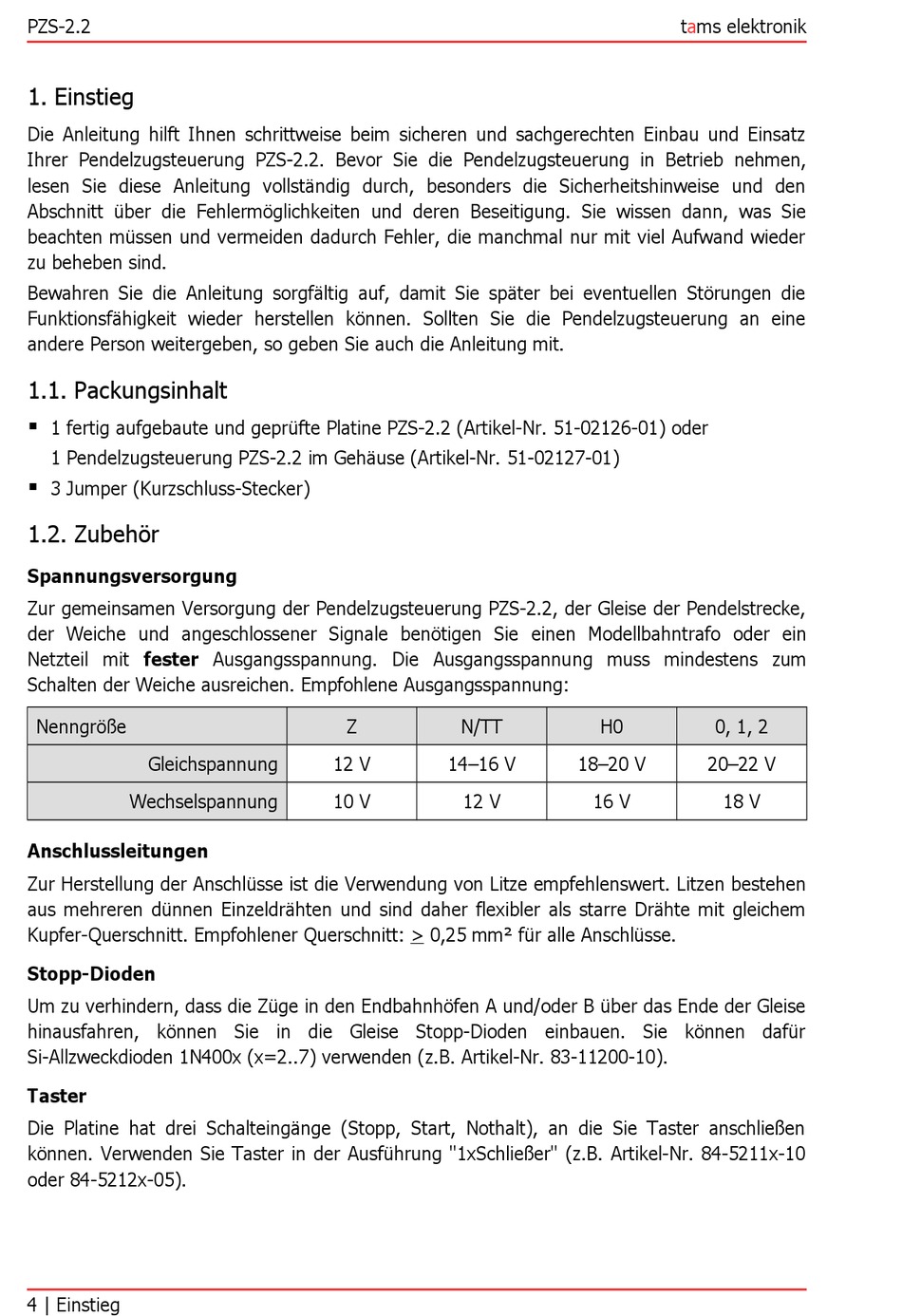

1. Einstieg
Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Einbau und Einsatz
Ihrer Pendelzugsteuerung PZS-2.2. Bevor Sie die Pendelzugsteuerung in Betrieb nehmen,
lesen Sie diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den
Abschnitt über die Fehlermöglichkeiten und deren Beseitigung. Sie wissen dann, was Sie
beachten müssen und vermeiden dadurch Fehler, die manchmal nur mit viel Aufwand wieder
zu beheben sind.
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die
Funktionsfähigkeit wieder herstellen können. Sollten Sie die Pendelzugsteuerung an eine
andere Person weitergeben, so geben Sie auch die Anleitung mit.
1.1. Packungsinhalt
1 fertig aufgebaute und geprüfte Platine PZS-2.2 (Artikel-Nr. 51-02126-01) oder
1 Pendelzugsteuerung PZS-2.2 im Gehäuse (Artikel-Nr. 51-02127-01)
3 Jumper (Kurzschluss-Stecker)
1.2. Zubehör
Spannungsversorgung
Zur gemeinsamen Versorgung der Pendelzugsteuerung PZS-2.2, der Gleise der Pendelstrecke,
der Weiche und angeschlossener Signale benötigen Sie einen Modellbahntrafo oder ein
Netzteil mit fester Ausgangsspannung. Die Ausgangsspannung muss mindestens zum
Schalten der Weiche ausreichen. Empfohlene Ausgangsspannung:
Nenngröße
Gleichspannung
Wechselspannung
Anschlussleitungen
Zur Herstellung der Anschlüsse ist die Verwendung von Litze empfehlenswert. Litzen bestehen
aus mehreren dünnen Einzeldrähten und sind daher flexibler als starre Drähte mit gleichem
Kupfer-Querschnitt. Empfohlener Querschnitt: > 0,25 mm² für alle Anschlüsse.
Stopp-Dioden
Um zu verhindern, dass die Züge in den Endbahnhöfen A und/oder B über das Ende der Gleise
hinausfahren, können Sie in die Gleise Stopp-Dioden einbauen. Sie können dafür
Si-Allzweckdioden 1N400x (x=2..7) verwenden (z.B. Artikel-Nr. 83-11200-10).
Taster
Die Platine hat drei Schalteingänge (Stopp, Start, Nothalt), an die Sie Taster anschließen
können. Verwenden Sie Taster in der Ausführung "1xSchließer" (z.B. Artikel-Nr. 84-5211x-10
oder 84-5212x-05).
4 | Einstieg
Z
N/TT
12 V
14–16 V
10 V
12 V
tams elektronik
H0
0, 1, 2
18–20 V
20–22 V
16 V
18 V
