EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig

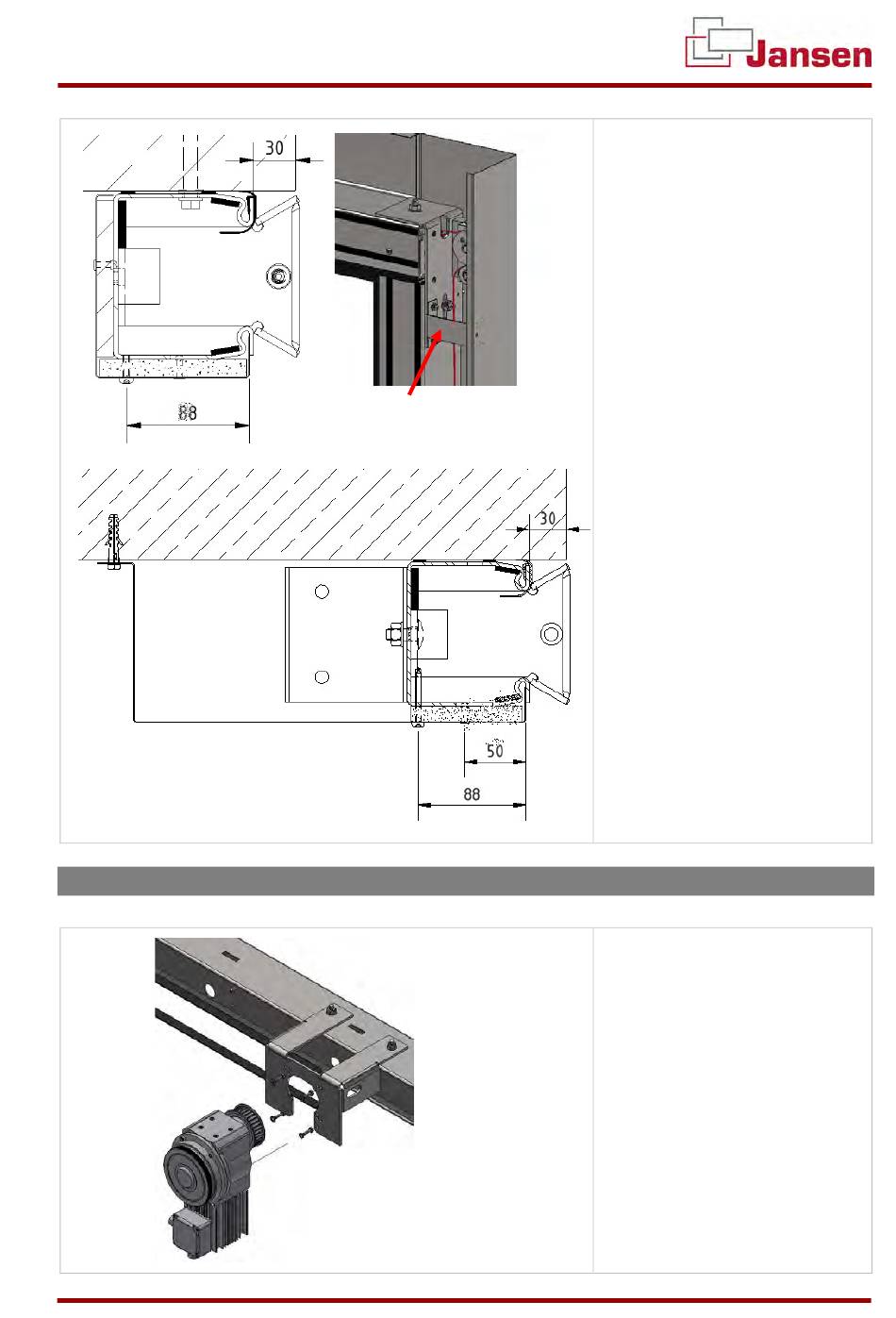

4.14 Montage der Öffnungshilfe
Ansichten ohne Laufschienenverkleidung:
JANSEN TORE GMBH & CO. KG
Haltewinkel
SEITE 27 VON 34
108. Verkleidung gemäß Abbil-
dung positionieren
109. 100 mm von oben alle 600
mm mit Linsenbohrschraube
Ø4,8x45 verschrauben
110. Bei EI30 muss zusätzlich die
Schraube von innen abge-
schlagen werden!
111. Den Haltewinkel (nur bei
normalgelenkt und 1-fach
Gewichtkasten) oben im Ein-
lauf befestigen
(1x Bohrschrauben ø4,8x16)
Bei Mehrfachgewichtkästen
wird die Einlaufverkleidung
zusätzlich in allen Bohrungen
an der Wand befestigt
(Dübel 8mm + Sechskant-
schraube ø6,3x32)
112. Deckel des Gewichtkasten
wieder anschrauben
113. Zahnriemenscheibe
Motor entfernen
114. Motor an die vormontierte
Konsole befestigen. (4x
Sechskantschraube M6x20
+ Federring)
115. Zahnriemenscheibe am
Motor befestigen
VERSIONSTAND 22.01.2025
