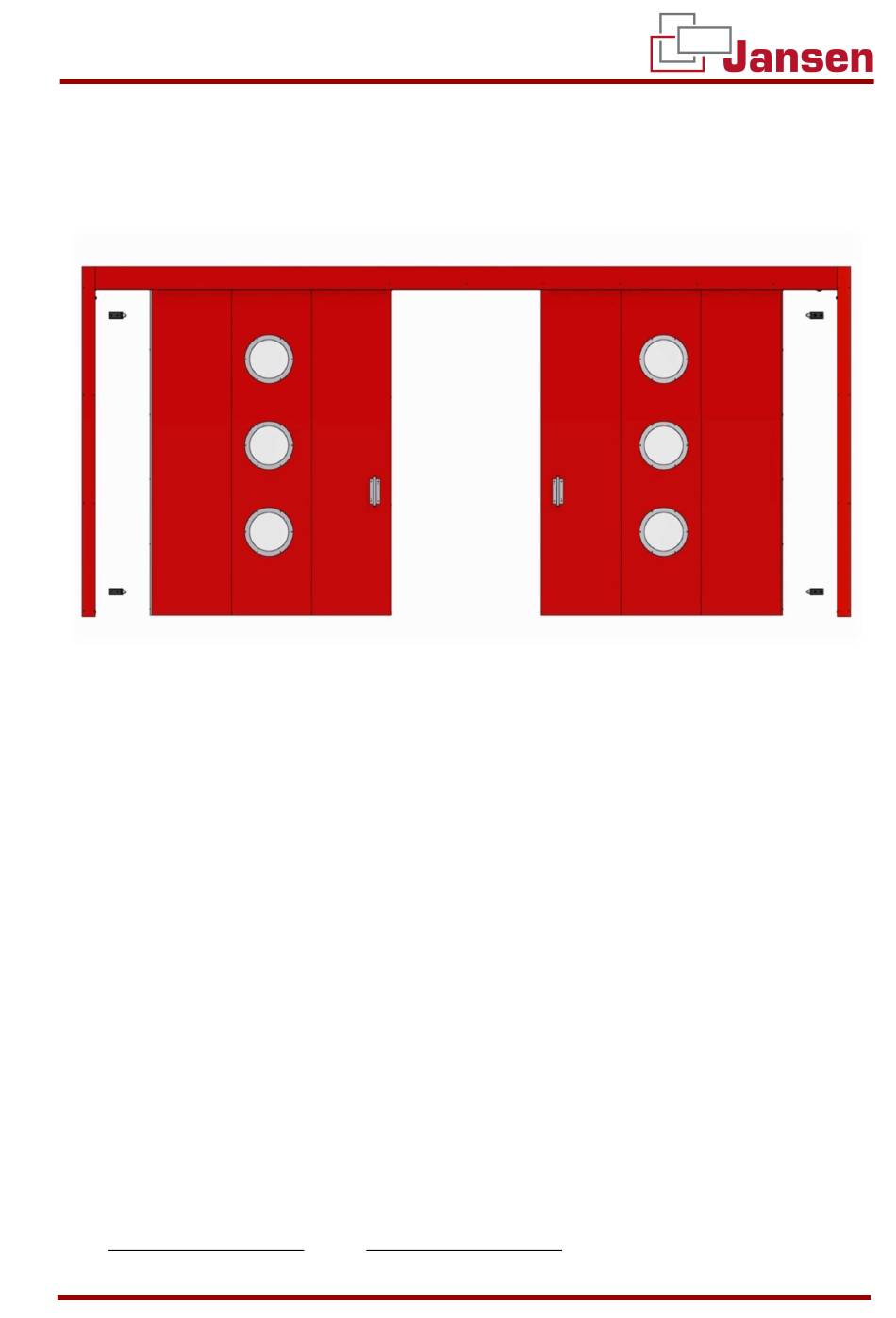

EINBAU- UND MONTAGEANLEITUNG
FEUER- UND RAUCHSCHUTZABSCHLUSS
SCHIEBETOR „ORPHEUS"
Zweiflügelig - Einteilig
JANSEN TORE GMBH & CO. KG
AM WATTBERG 51 | 26903 SURWOLD |
TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 |
MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM
JANSEN TORE GMBH & CO. KG
SEITE 1 VON 28
VERSIONSTAND 21.01.2021

Werbung

loading

Verwandte Anleitungen für Jansen ORPHEUS

Inhaltszusammenfassung für Jansen ORPHEUS

  • Seite 1 EINBAU- UND MONTAGEANLEITUNG FEUER- UND RAUCHSCHUTZABSCHLUSS SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig JANSEN TORE GMBH & CO. KG AM WATTBERG 51 | 26903 SURWOLD | TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 | MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM JANSEN TORE GMBH &...
  • Seite 2 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig Inhalt Sicherheitshinweise ................................3 Symbolik .................................... 3 Sicherheitshinweise ................................3 Fachgerechte Montage ..............................3 Sicherheitsmaßnahmen für die Montage ......................... 4 Qualifikationen des Monteurs ............................4 Sicherheitshinweise zum Betrieb ............................4 Transporthinweise ................................5 Einweisung und Information .............................
  • Seite 3 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 2 Sicherheitshinweise 2.1 Symbolik Eine unmittelbar drohende Gefahr für das Leben und die Gesundheit von Personen. Werden diese Hinweise nicht beachtet, können schwere gesundheitliche Schäden bis hin zu lebens- gefährlichen Verletzungen des Benutzers die Folge sein.
  • Seite 4 Kinder oder Gegenstände, im Bewegungsbereich befinden. Setzen Sie bei miss- bräuchlicher Benutzung, Beschädigung sowie bei Auftreten eines gefährlichen Betriebszu- standes das SCHIEBETOR „ORPHEUS“ außer Betrieb und sichern Sie es, falls erforderlich, ab. Veranlassen Sie unverzüglich die fachgerechte Wiederinstandsetzung, die nur von fachkun- digem Personal durchgeführt werden darf.
  • Seite 5 Sicherheits- und Warnhinweise. Wir empfehlen Ihnen, diese Anleitung sorgfältig aufzubewahren. In diesem Dokument werden die Bezeichnungen Tor, Feuer- und/oder Rauchschutztor und Schiebetor stell- vertretend für die Produktbezeichnung SCHIEBETOR „ORPHEUS“ verwendet. Die Texte und Zeichnungen dieser Anleitung entstanden mit größtmöglicher Sorgfalt. Aus Gründen der Über- sicht können nicht sämtliche Detailinformationen zu allen Varianten und auch nicht alle denkbaren Fälle der...
  • Seite 6 SCHIEBETOR „ORPHEUS“ ̶ 3.1.1 Bestimmungsgemäße Verwendung Ein SCHIEBETOR „ORPHEUS“ einschließlich sämtlicher Teile (z. B. Rahmen, Führungen usw.) ist dazu vorge- sehen, im eingebauten und geschlossenen Zustand den Durchtritt von Feuer und/ oder Rauch durch Öffnun- gen in Wänden zu verhindern.
  • Seite 7 SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 3.1.4 Ersatzteile und Zubehör Wir weisen ausdrücklich darauf hin, dass ausschließlich originale Ersatzteile der Firma Jansen Tore für das Produkt zu verwenden sind. Ein Austausch der Bauteile mit Fremdbauteilen führt automatisch zum Verfall der gekennzeichneten Leistungseigenschaften des Produktes! Sie können unsere Service-Zentrale unter folgenden Kontaktdaten erreichen:...
  • Seite 8 Abweichende Einbausituationen sind mit dem Herstellwerk abzusprechen, um ggf. die Leistung weiterhin zu erklären. 3.3 Zulässige Wandanschlüsse Für den Wandanschluss des SCHIEBETOR „ORPHEUS“ sind folgende Hinweise zu beachten: Spalte, zwischen Dichtung der Torkonstruktion und der Wand, von 1 mm bis 9 mm: Hier muss die ̶...
  • Seite 9 Festigkeitsklasse ≥ 8.8 3.5 Zulässige Spaltmaße Beim Einbau des SCHIEBETOR „ORPHEUS“ kann es zu Bodenspalten kommen. Zwischen den feststehenden und beweglichen Bauteilen ist laut Prüfnorm für Feuer- und Rauchschutzabschlüsse DIN EN 1634-1 gemäß Punkt 7.3 ein genereller Spalt von maximaler 24 mm an der Schwelle zulässig. Beim SCHIEBETOR „ORPHEUS“...
  • Seite 10 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 4 Montageanleitung 4.1 Montagesymbole und -abkürzungen Im Laufe der Montageanleitung werden folgende Symbole und Abkürzungen verwendet: Symbol / Bedeutung Abküzung Das mit dem Symbol versehene Bauteil ist waagerecht auszurichten bzw. zu montieren...
  • Seite 11 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 4.4 Montage der Laufschiene 4.4.1 Montagevarianten der Laufschiene Feuerwider- Wandmontage Stumpfe Deckenmontage Deckenmontage stand 4.4.2 Bei geteilter Laufschiene 1. Die vormontierte Verbindungsplatte an der Laufschiene demontieren, drehen und wie auf der Abbildung montieren.
  • Seite 12 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 4.4.3 Bei Wandmontage der Laufschiene 7. Das horizontale Maß für die Position der ersten beiden mittleren Wandhal- ter richtet sich nach den Maßen vorher an der mitgelieferten Laufschiene messen 9. Die Laufschienen mittels Spannhülsen verbinden.
  • Seite 13 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 4.4.4 Bei Stumpfe Deckenmontage bzw. Deckenmontage der Laufschiene 22. Das horizontale Maß für die Position der ersten beiden mittleren Wandhalter rich- tet sich nach den Maßen vorher an der mitgelieferten Laufschiene messen 24.
  • Seite 14 21. Laufschiene von Unrat befreien und rei- nigen. 4.5 Montage des Torblattes ohne Tür Wenn Tor mit Tür siehe: Einbau- und Montageanleitung Schiebetor ORPHEUS Zusatz Tür 4.5.1 Torblatt 22. Torelemente der beiden Flügel oben links und rechts in die Lauf- schienen nacheinander einführen...
  • Seite 15 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 26. Die Abschlusskappen ausrichten Ausführung in S 27. Bodenspalt beachten! (siehe nächste Abbildung) 28. Mit dem Torelement von beiden Seiten vernieten (Blindniet Ø4x10) Ausführung in S Bei Ausführung ohne Bei Ausführung in S 29.
  • Seite 16 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 4.6 Montage Wandlabyrinthe, Bodenführung und Seilanbindung 37. Leitblech am Wandlabyrinth ist immer unten 38. Rechtes Wandlabyrinth senk- recht nach Abbildung ansetzen 39. Alle vorhandenen Bohrungen nutzen und das Wandlaby- rinth festdübeln. 40. Tor vorsichtig schließen! Tor...
  • Seite 17 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 46. Bodenführungen dürfen nicht in die Öffnung ragen! 47. Bodenführungen sind bündig- zur Vorderkante des Wandla- byrinthes und ca. 100 mm von der Wand entfernt 48. Bodenführungen verschrau- (2x Schwerlastanker W-HAZ-S) 49. Zum Ausgleich sind Promaseal...
  • Seite 18 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 54. Linken Torflügel vollständig öffnen, sodass die Schlagleiste vom Mittel- stoß 35mm von der Laibung ent- fernt ist! 55. Konsole mit Haftmagneten so unter der linken Laufschiene montieren, dass die Ankerplatte im geöffneten Zustand am Haftmagnet anliegt.
  • Seite 19 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig Verbindungswinkel des Gewicht- kasten mit der Laufschiene ver- schrauben (Flachrundschraube M10x25, U-Scheibe ø10,5, Mutter M10) Für die andere Seite wiederholen 66. Gewichtkasten am Boden in den Bohrungen mit 2 Segmentanker ver- schrauben 67.
  • Seite 20 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 71. Umlenkrolle, wenn vorhan- den, positionieren: Oberkante Umlenkrolle bün- dig mit der Oberkante Lauf- schiene, 90 mm vom Verbin- dungswinkel entfernt 72. Befestigungspunkte anzeich- nen, vorbohren Umlenkrolle montieren (Segmentanker) 73. Zahnriemen / Seil durch Um-...
  • Seite 21 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 80. Bei mehreren Gewichtkonso- len sind diese mittels einer Gewichtverbinderplatte zu verbinden und über die Mut- tern zu klemmen. 4.10 Montage der Verkleidung, Einstellung des Radialdämpfers und Endlagen 81. Tor öffnen & über Schließgewicht schließen lassen.
  • Seite 22 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 92. Deckel des Gewichtkastens wieder anschrau- 4.11 Montage Dämpfereinheit 93. Konsolen auf dem linken und rechten Flügel erst in den 2 vor- gebohrten Bohrungen mit Blind- nieten ø4 an das Torblatt montie- 94.
  • Seite 23 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 4.12 Montage der Öffnungshilfe Ansichten ohne Laufschienenverkleidung: 101. Zahnriemenscheibe vom Motor ent- fernen 102. Motor an die vormontierte Konsole befestigen. (4x Sechskantschraube M6x20 + Federring) 103. Zahnriemenscheibe am Motor befes- tigen 104. Zahnriemenspanner Konsole auf dem linken Flügel erst in den 2 vorgebohr-...
  • Seite 24 EINBAU- UND MONTAGEANLEITUNG SCHIEBETOR „ORPHEUS“ Zweiflügelig - Einteilig 114. Platten des Zahnriemenspanners des rechten Flügels lösen 115. Zahnriemen Richtung Öffnungshilfe le- gen, noch nicht festschrauben! 116. Durch die Öffnung der Motorkonsole führen und um die Zahnriemenscheibe der Öffnungshilfe legen 117. Platte des Zahnriemenspanners des linken Flügels auf der anderen Seite lö-...
  • Seite 25 4.14 Versiegelung der Tür Wenn eine Tür mit S Anforderung vorhanden ist muss die Tür jetzt versiegelt werden siehe: Einbau- und Montageanleitung Schiebetor ORPHEUS Zusatz Tür – Versiegelung JANSEN TORE GMBH & CO. KG SEITE 25 VON 28 VERSIONSTAND 21.01.2021...
  • Seite 26 1. Stellen Sie sicher, dass sich keine Person oder Gegenstände im Bewegungsbereich des SCHIEBETOR „ORPHEUS“ befinden. 2. Überprüfen Sie, ob sich das SCHIEBETOR „ORPHEUS“ einwandfrei komplett öffnen und schließen lässt und kontrollieren sie die Endlagen 3. Überprüfen Sie die Funktionalität der Rauchmelder und der Sicherheitskontaktleiste 4.16.2 Prüfprotokoll...
  • Seite 27 Sollten während des Betriebes Funktionsstörungen oder Beschädigungen am SCHIEBETOR „ORPHEUS“ auf- treten, beauftragen Sie unverzüglich einen Fachbetrieb mit der Begutachtung bzw. Wiederinstandsetzung. Für die fachgerechte Wartung und Instandhaltung des SCHIEBETOR „ORPHEUS“ ist der Eigentümer bzw. des- sen Beauftragter verantwortlich. Eine Unterlassung führt zum Verlust der erklärten Leistung.
  • Seite 28 Bei der Demontage sind die, für den spezifischen Einsatzfall gültigen Sicherheits- und Unfallverhütungsvor- schriften zu beachten. Zur ordnungsgemäßen Entsorgung muss das SCHIEBETOR „ORPHEUS“ nach der Demontage in seine einzel- nen Komponenten aufgetrennt und unter Beachtung der örtlichen, behördlichen Vorschriften entsorgt wer- den.
