EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig

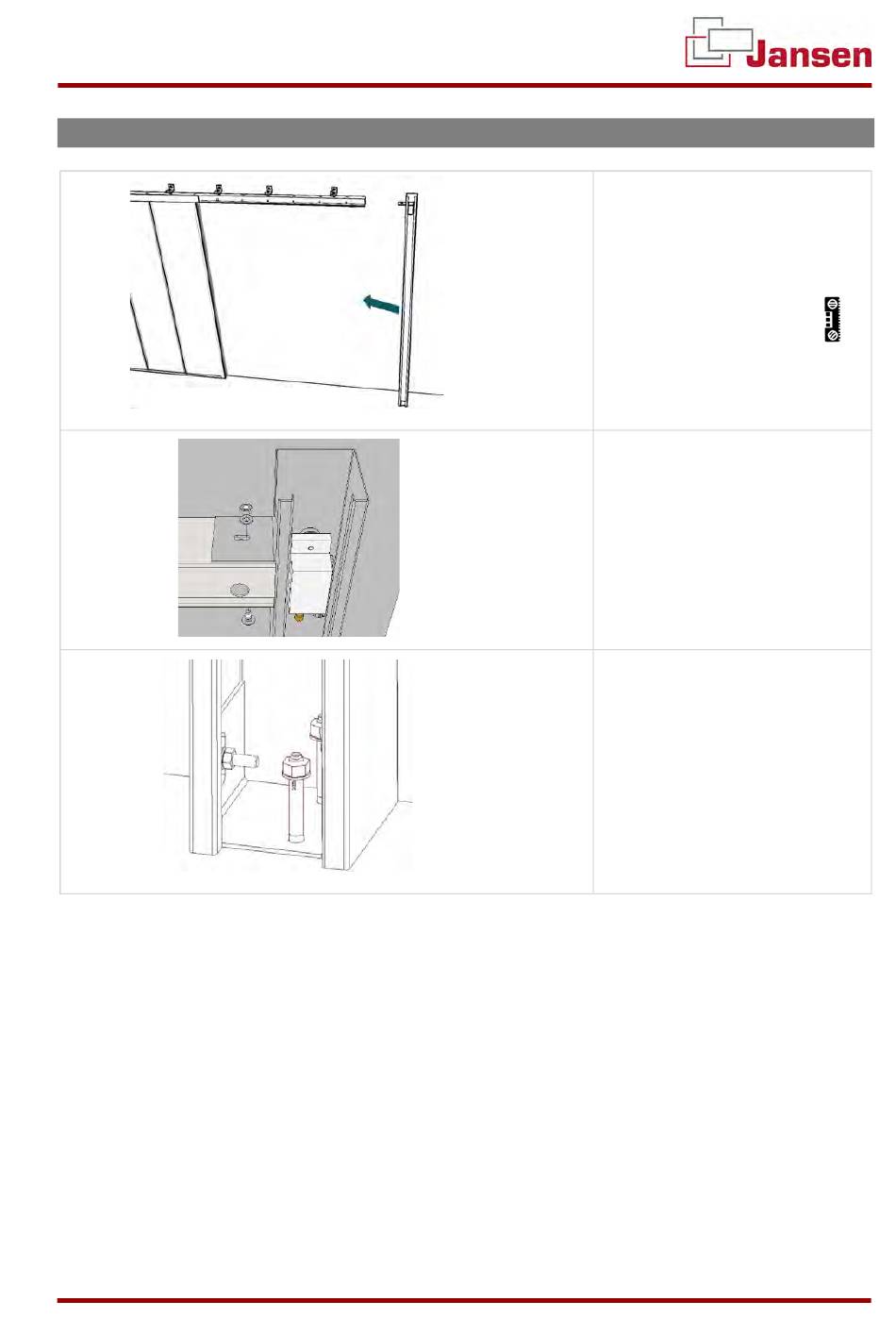

4.10 Montage des Gewichtkastens (wenn Gewichte am Gegeneinlauf)
JANSEN TORE GMBH & CO. KG SEITE 22 VON 34
Verkleidung des Gewicht-
76.
kastens lösen
Gegengewichtkasten an
77.
Laufschiene anlegen
Senkrecht ausrichten
78.
Verbindungswinkel des Ge-
79.
wichtkasten mit der Lauf-
schiene verschrauben
(Flachrundschraube
M10x25,
U-Scheibe ø10,5, Mutter
M10)
80. Gewichtkasten am Boden in
den Bohrungen mit 2 Seg-
mentanker verschrauben
