EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig

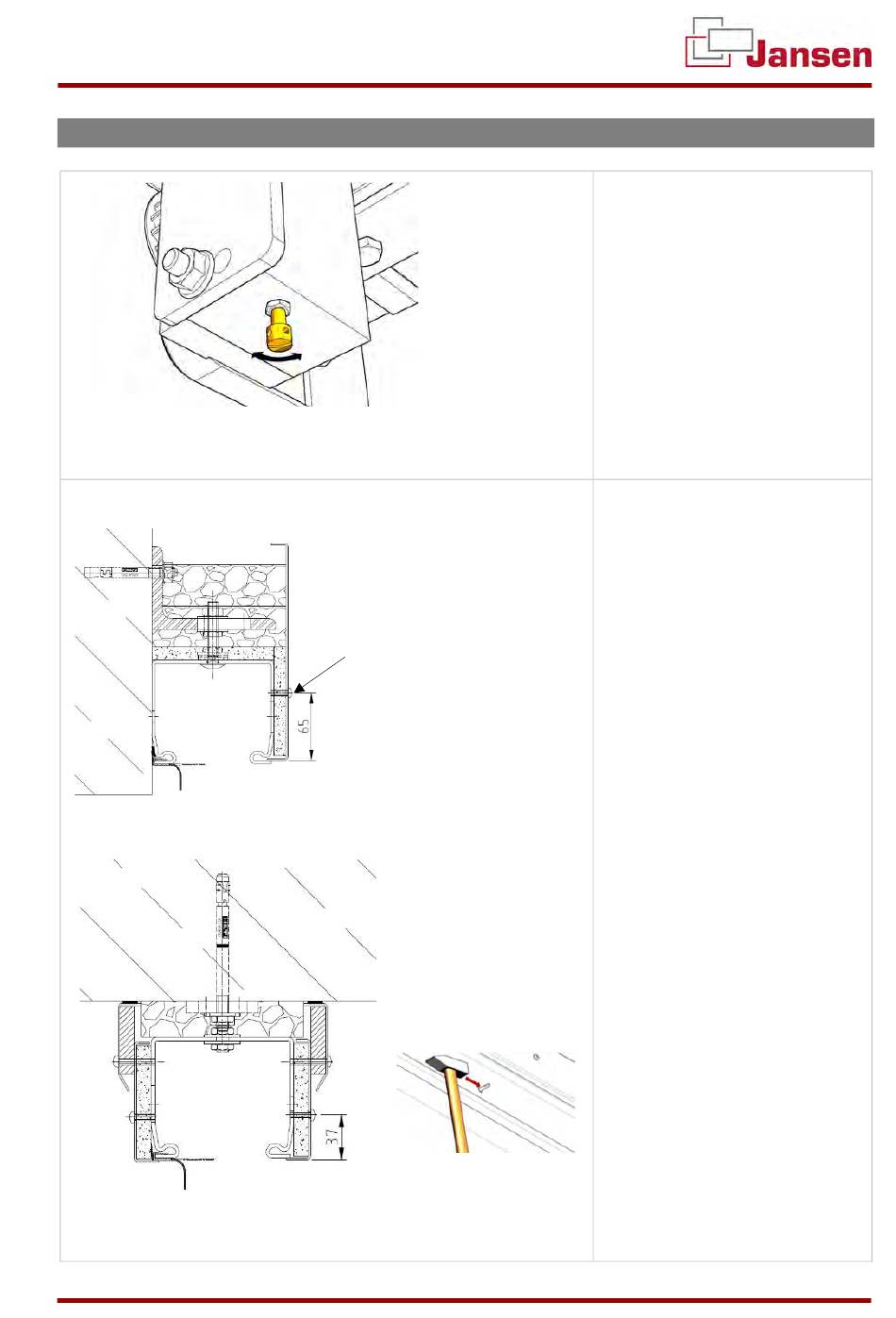

4.13 Montage der Verkleidung, Einstellung des Radialdämpfers und Endlagen
Wandmontage:
Deckenmontage
alle 350 mm, Randabstand = 80 mm
JANSEN TORE GMBH & CO. KG
Randabstand =100mm
Abstand alle 600mm
Randabstand = 80mm
Abstand alle 350 mm
SEITE 26 VON 34
97. Tor öffnen & über Schließge-
wicht schließen lassen.
98. Schließgeschwindigkeit mit-
tels Messingschraube am Ra-
dialdämpfer einstellen.
99. Schließgeschwindigkeit:
0,08-0,2m/s
100. Tor mindestens 3x öffnen
und wieder schließen lassen.
Radialdämpfer bei Bedarf
nachregulieren
101. Bei EI 90 (Wandmontage)
2
wird zusätzlich eine GKF-
Platte über den Öffnungsbe-
reich der Laufschiene gelegt
Hinweis:
(siehe Montagevarianten der
Laufschiene)
102. Verkleidung gemäß Abbil-
dung positionieren
103. Maße einhalten (siehe Abbil-
dung) und mit Linsenbohr-
schraube Ø4,8x45 verschrau-
ben
104. Bei der Deckenmontage wer-
den zusätzlich Blenden mon-
tiert, Blende an Decke anset-
zen und in allen Bohrungen
mit Linsenbohrschrauben
ø4,8x45 verschrauben
105. Alle Schrauben von innen ab-
schlagen
106. Bei EI 90 und EI 30 (nur De-
2 2
ckenmontage) zusätzlich Mi-
neralwolle über die Lauf-
schiene einbringen
107. Laufschiene säubern!
VERSIONSTAND 22.01.2025
