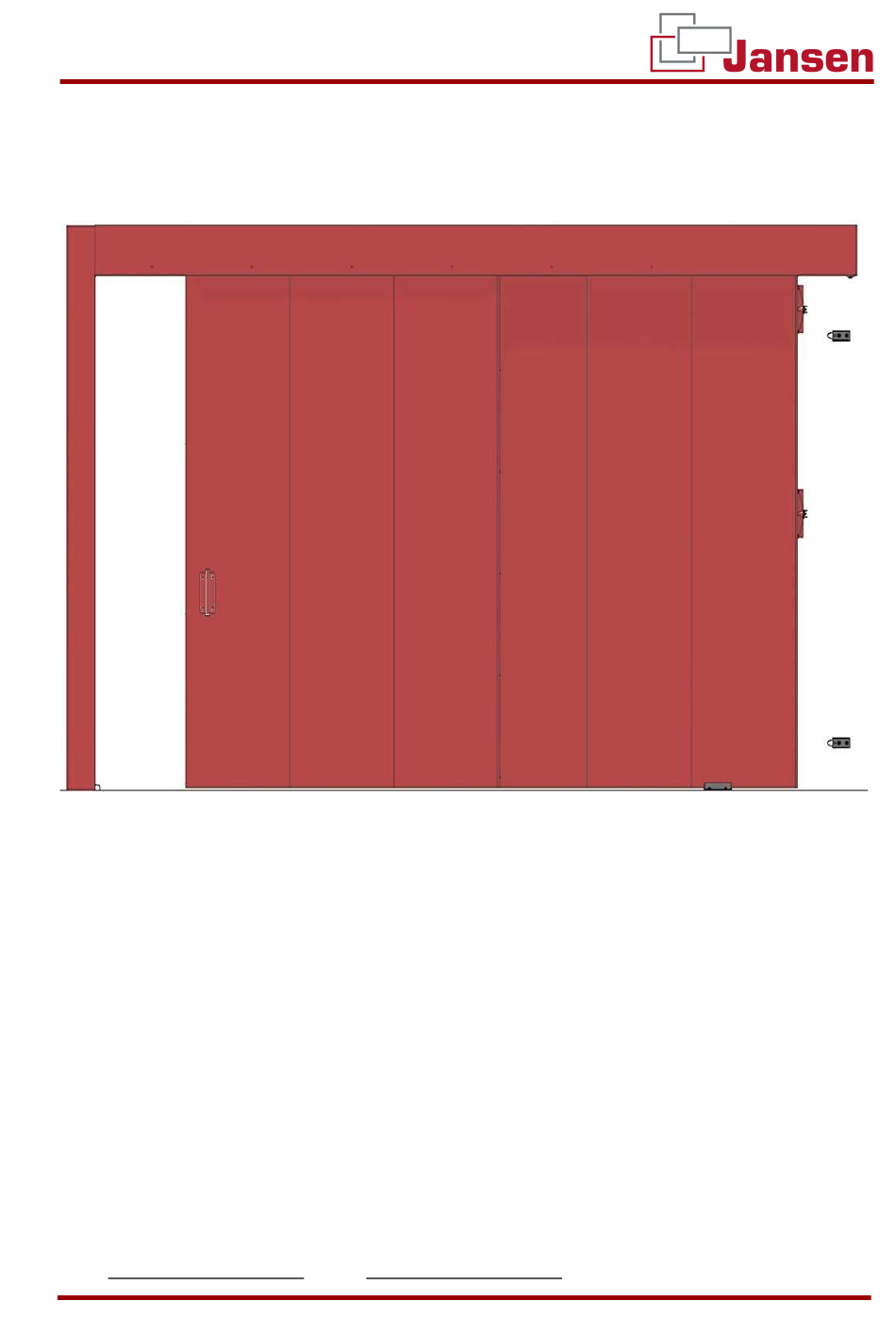

EINBAU- UND MONTAGEANLEITUNG
FEUER- UND RAUCHSCHUTZABSCHLUSS
TELESKOPSCHIEBETOR „ORPHEUS"
Einflügelig - Mehrteilig
JANSEN TORE GMBH & CO. KG
AM WATTBERG 51 | 26903 SURWOLD |
TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 |
MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM
JANSEN TORE GMBH & CO. KG
SEITE 1 VON 32
VERSIONSTAND 21.01.2021
