EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
JANSEN TORE GMBH & CO. KG SEITE 29 VON 34

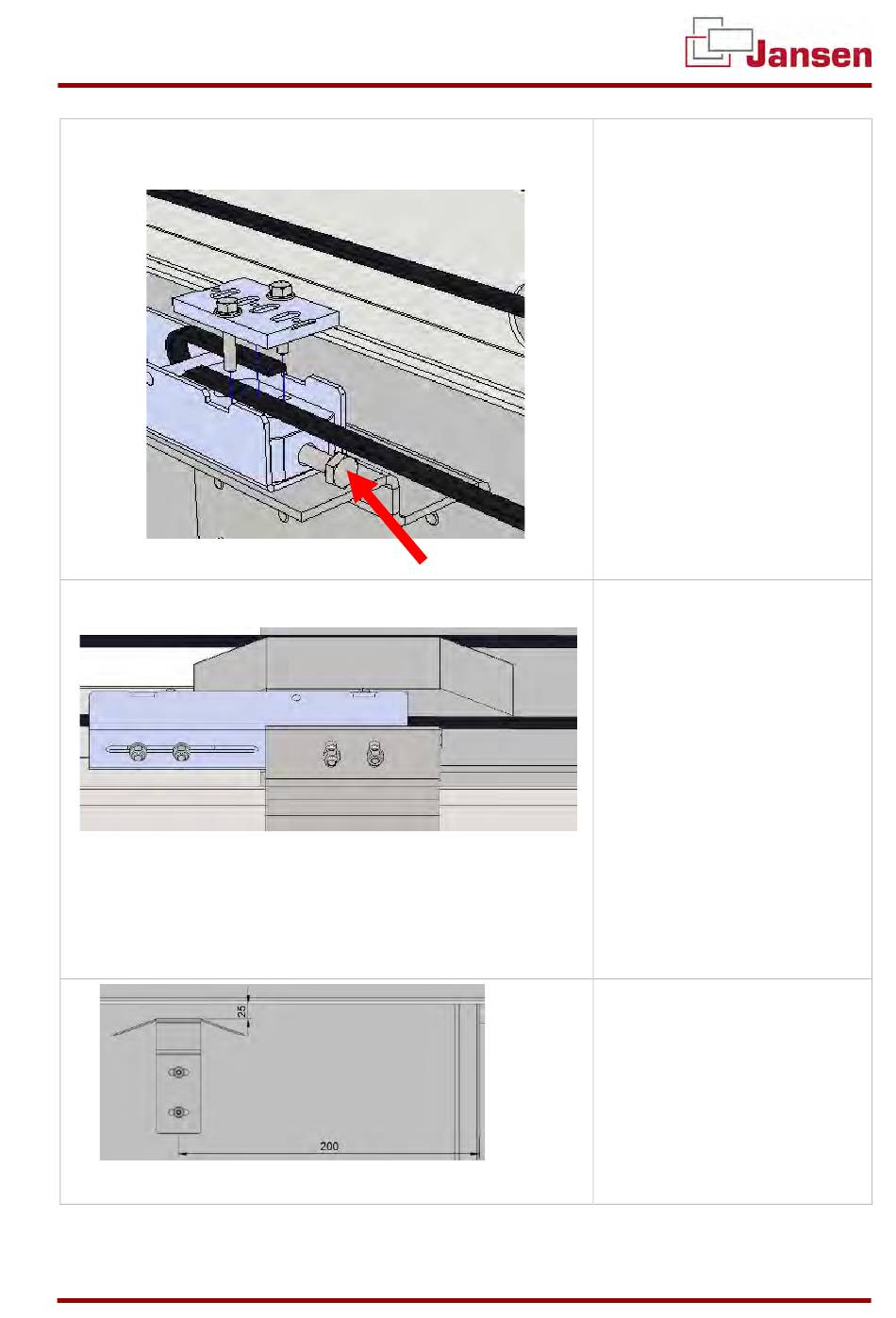

124. Platte des Zahnriemen-
spanners auf der anderen
Seite lösen
125. Zahnriemen zur Schlaufe
um den Rundstahl legen
126. Platte mit dem dazwischen
liegenden Zahnriemen fest-
schrauben
127. Schließgeschwindigkeit
über Laufregler einstellen,
Stiftschraube lösen Dreh-
kranz in die entsprechende
Richtung drehen,
128. Stellung mit den Gewichten
anpassen
129. Durch das Drehen der Sechs-
kantschraube kann noch
nachgespannt werden!
130. Zahnriemen so spannen,
dass kein Durchhängen zu
sehen ist.
131. Die 4 Muttern des Zahnrie-
menspanners festdrehen
132. Endschalterbetätigungskon-
sole ca. 25 mm von der Lauf-
schiene und ca. 200 mm von
der Torblattkante
(Labyrinthseite) entfernt auf
das Torblatt schrauben (2x
5,5x25 Flachkopfschraube)
VERSIONSTAND 22.01.2025
