EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
4.12 Restliche Montage des Einlaufprofils
Montagesituation 1
Montagesituation 2
JANSEN TORE GMBH & CO. KG SEITE 25 VON 34

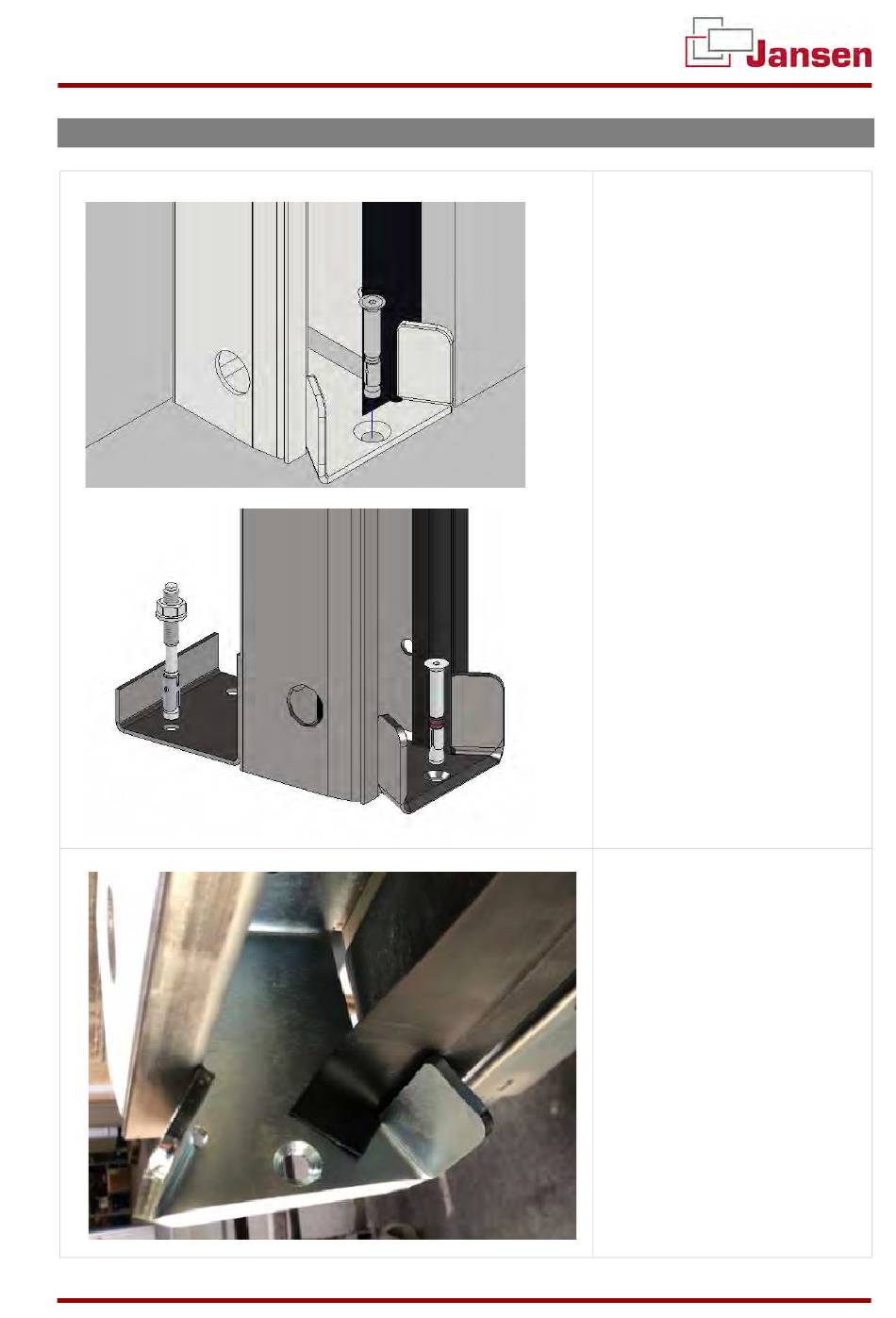

94. Bei der Montagesituation 1
den Führungsschuh am Boden
mit einem Schwerlastanker
(Senkkopf) verdübeln.
95. Bei der Montagesituation 2
zusätzlich einen Winkel hin-
term Einlauf befestigen. (Seg-
mentanker)
96. Bei der Ausführung mit S200
den Dichtungslappen unten
am Einlauf wie in der Abbil-
dung umklappen!
