SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
4.6 Montage des Torblattes ohne Tür
Wenn Tor mit Tür siehe: Einbau- und Montageanleitung Schiebetor ORPHEUS Zusatz Tür
4.6.1 Torblatt
Ausführung in S :
a
Ausführung in S :
200
Ausführung ohne Einlauf S
JANSEN TORE GMBH & CO. KG
200
Passstück
SEITE 16 VON 34

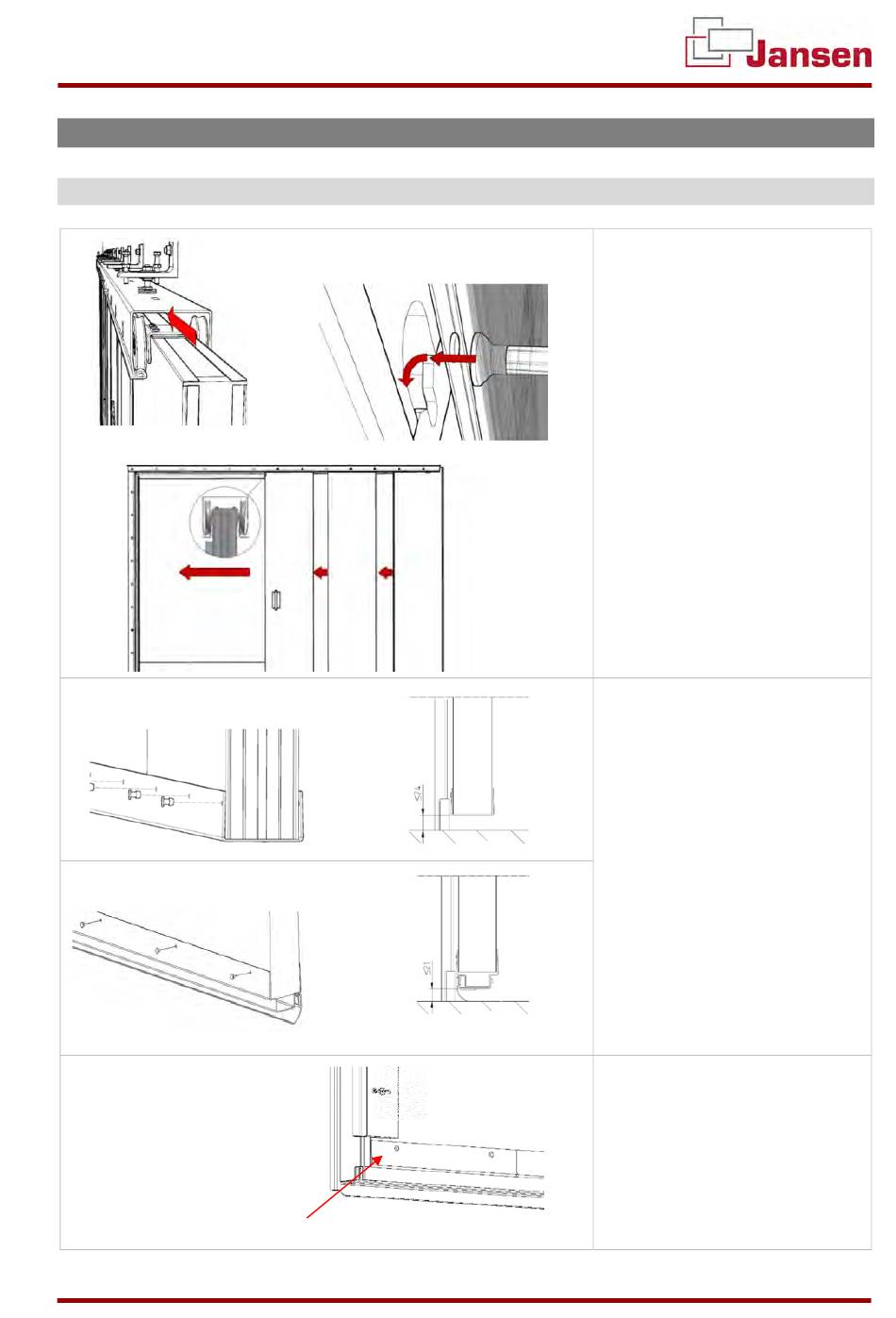

38. Torelemente oben in die
Laufschiene nacheinander
einführen mit der höchsten
Zahl (Torgriff) beginnen
39. Die Elemente werden über
ein Stecksystem miteinander
verbunden!
40. Die Elemente werden nachei-
nander von oben eingehakt
41. Elemente lotrecht ausrichten,
wenn alle Elemente einge-
hängt sind
42. Abschlusskappe mit dem
Torelement von beiden Sei-
ten vernieten
(Blindniet Ø4x10)
43. Die Bodenspaltmaße
zwingend einzuhalten!
Hinweis:
Siehe Kapital 3.5 Zulässige
Spaltmaße
44. Das Passstück mit dem Torele-
ment von beiden Seiten vernie-
ten, Vorderkante bündig mit
Torblatt.
