SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
4.5.4 Bei geteilter Laufschiene
JANSEN TORE GMBH & CO. KG SEITE 15 VON 34

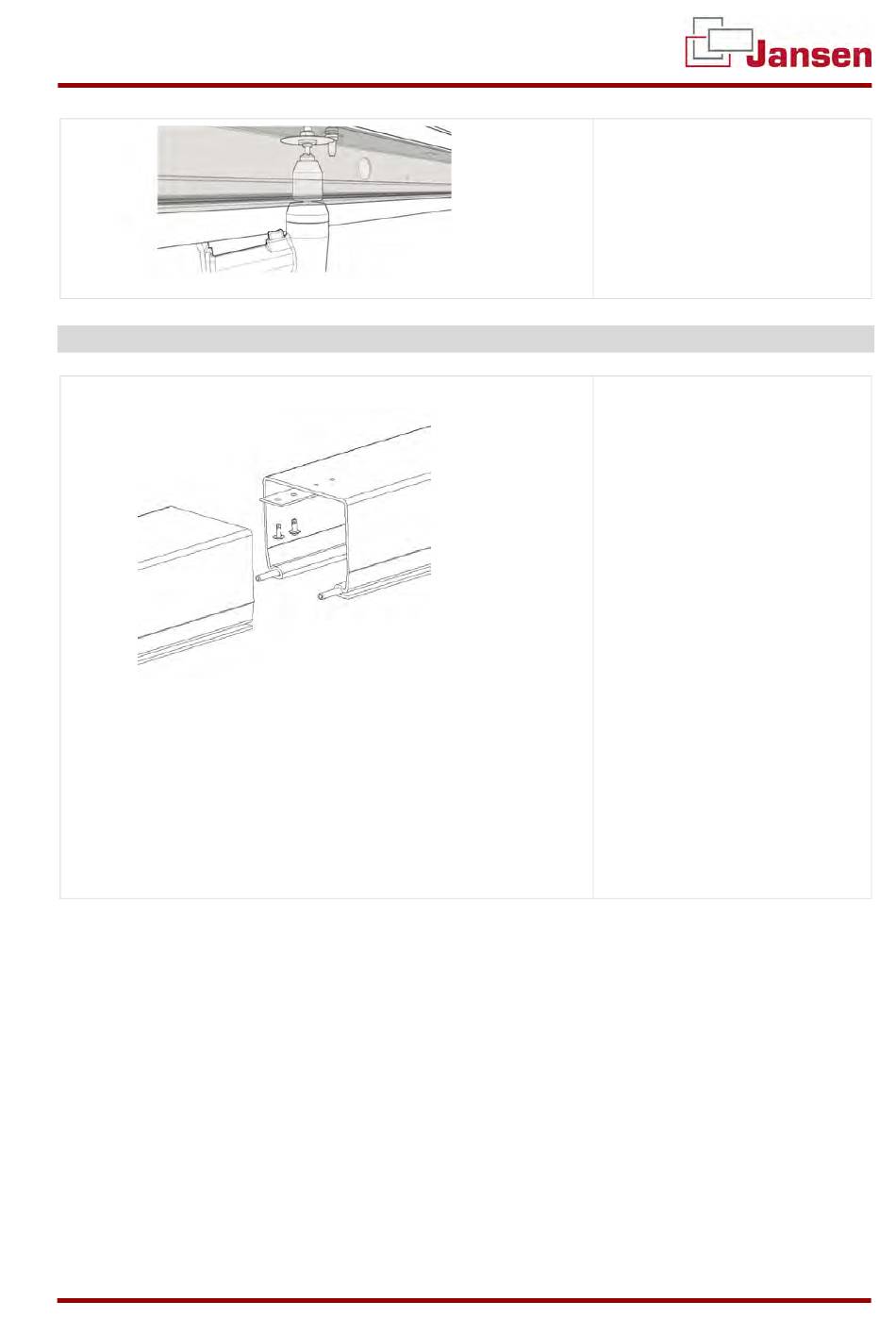

34. Überstände der Gewin-
destange in der Laufschiene
mit der Trennscheibe bis kurz
unter der Mutter abtrennen
35. Laufschiene von Staub und
Spänen befreien und reinigen
36. Die vormontierte Verbin-
dungsplatte an der Lauf-
schiene demontieren, drehen
und wie auf der Abbildung
montieren
Die Laufschienen mittels
Spannhülsen verbinden, Ver-
bindungsplatte mit den ein-
zelnen Laufschienen ver-
schrauben
Hinweis:
die Verbindungsplatte(n) erst
nach kpl. Montage der Lauf-
schienen mit (2x Flachkopf-
bohrschraube ø4,2x13) ver-
schrauben
37. Laufschienenstücke müssen
alphabethisch angeordnet
werden, beim Einlauf mit A
beginnen
VERSIONSTAND 22.01.2025
