EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
JANSEN TORE GMBH & CO. KG
X
X
SEITE 13 VON 34

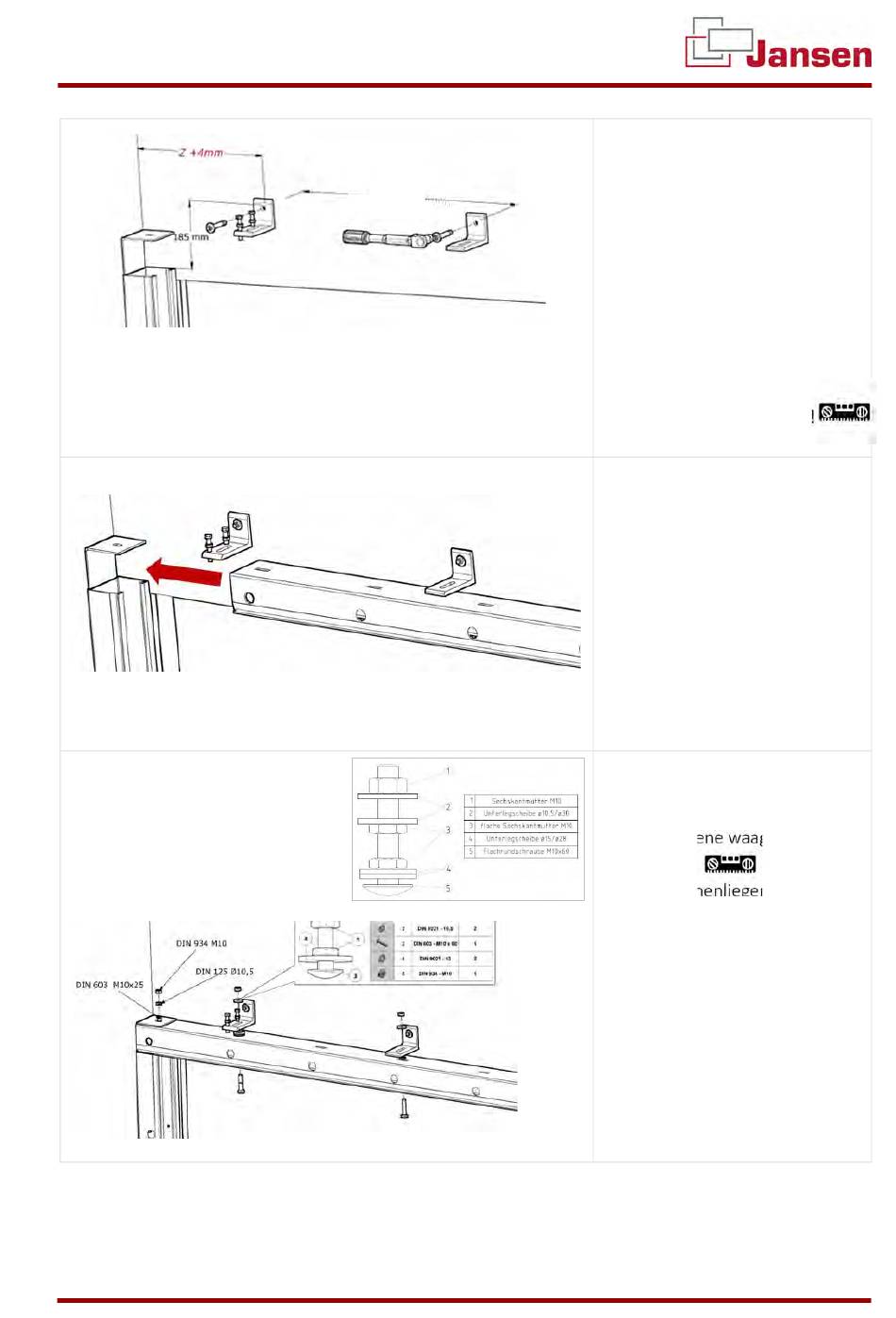

12. Grundmaß Z beim ersten
Winkel berücksichtigen
13. Abstandsmaß X bei EI30 alle
1065mm und bei EI90 alle
710mm vorbohren
14. Befestigungswinkel mit der
Wand verschrauben. (Erster,
letzter und über dem Wand-
labyrinth liegender Wandhal-
ter mit Stellschrauben)
15. Waagerecht ausrichten!
16. Laufschiene auf das
Einlaufprofil legen
17. Zuerst ersten & letzten
Wandhalter verschrauben
18. Laufschiene waagerecht aus-
richten
19. Dazwischenliegende Wand-
halter verschrauben
20. Die Höhe ist um ±15 mm
nachstellbar!
21. Laufschiene von innen säu-
bern!
22. Einlauf mit der Laufschiene
verschrauben (Schloss-
schraube M10x25)
VERSIONSTAND 22.01.2025
