EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
4.5.3 Bei Stumpfe Deckenmontage bzw. Deckenmontage der Laufschiene
JANSEN TORE GMBH & CO. KG
X
SEITE 14 VON 34

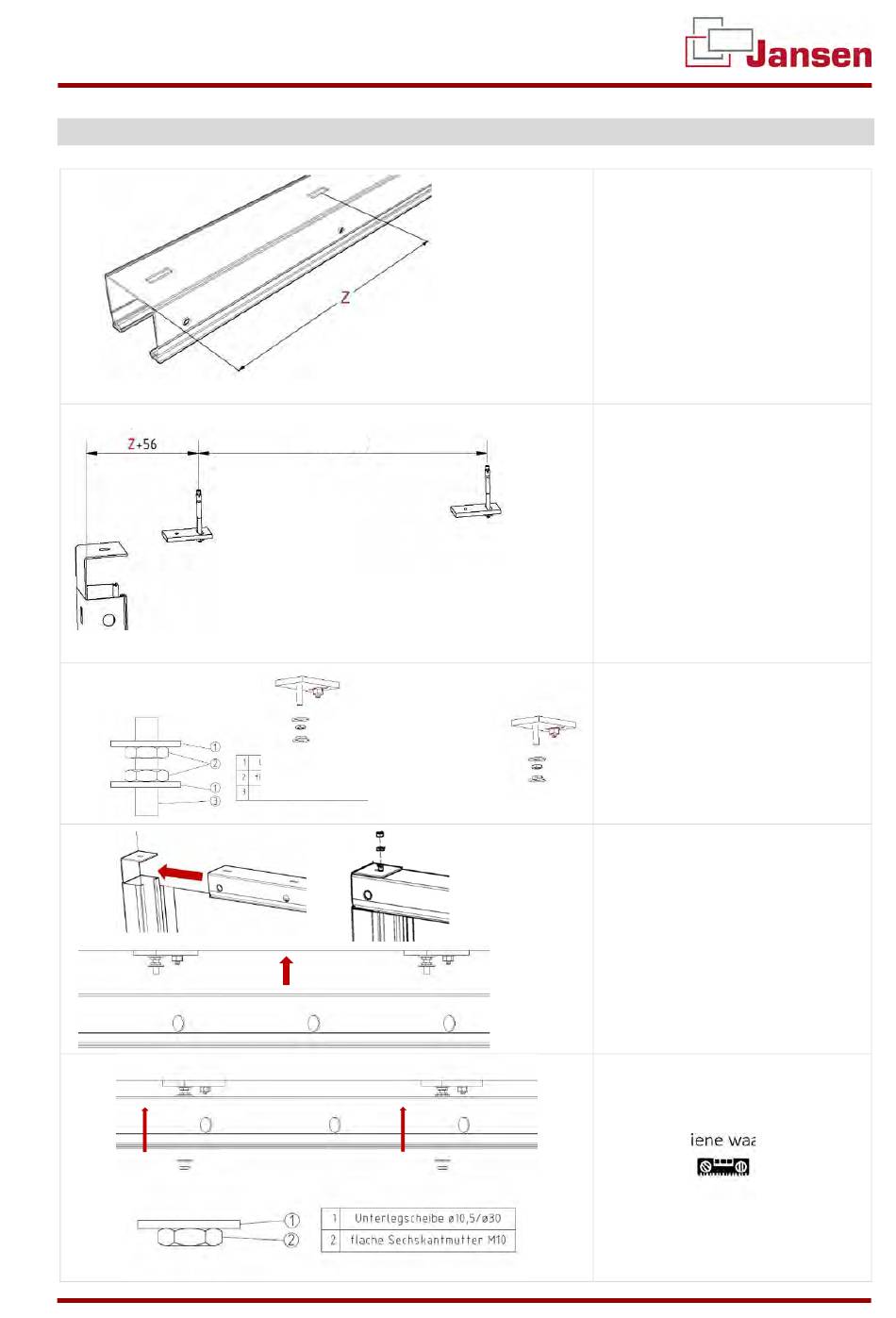

23. Das horizontale Maß für die
Position des ersten
Wandhalters richtet sich nach
dem Maß Z
24. Z vorher an der mitgelieferten
Laufschiene messen
Z = Kante bis mitte des 2.
Ausschnittes
25. Grundmaß Z + 56 mm die Po-
sition der ersten Deckenbe-
festigung anzeichnen und
vorbohren
26. Abstandsmaß X bei EI30 alle
1065mm und bei EI90 alle
710mm vorbohren
27. Deckenhalter mit der Decke
verschrauben
28. Gewindestange in
Deckenhalter drehen
29. Muttern und Scheiben wie in
der Abbildung montieren
30. Laufschiene in Position brin-
gen
31. Einlauf mit der Laufschiene
verschrauben (Schloss-
schraube M10x25)
32. Wie in der Abbildung montie-
ren
33. Laufschiene waagerecht aus-
richten
