SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig
4.9 Montage Haftmagnet und Endlagendämpfer
JANSEN TORE GMBH & CO. KG SEITE 21 VON 34

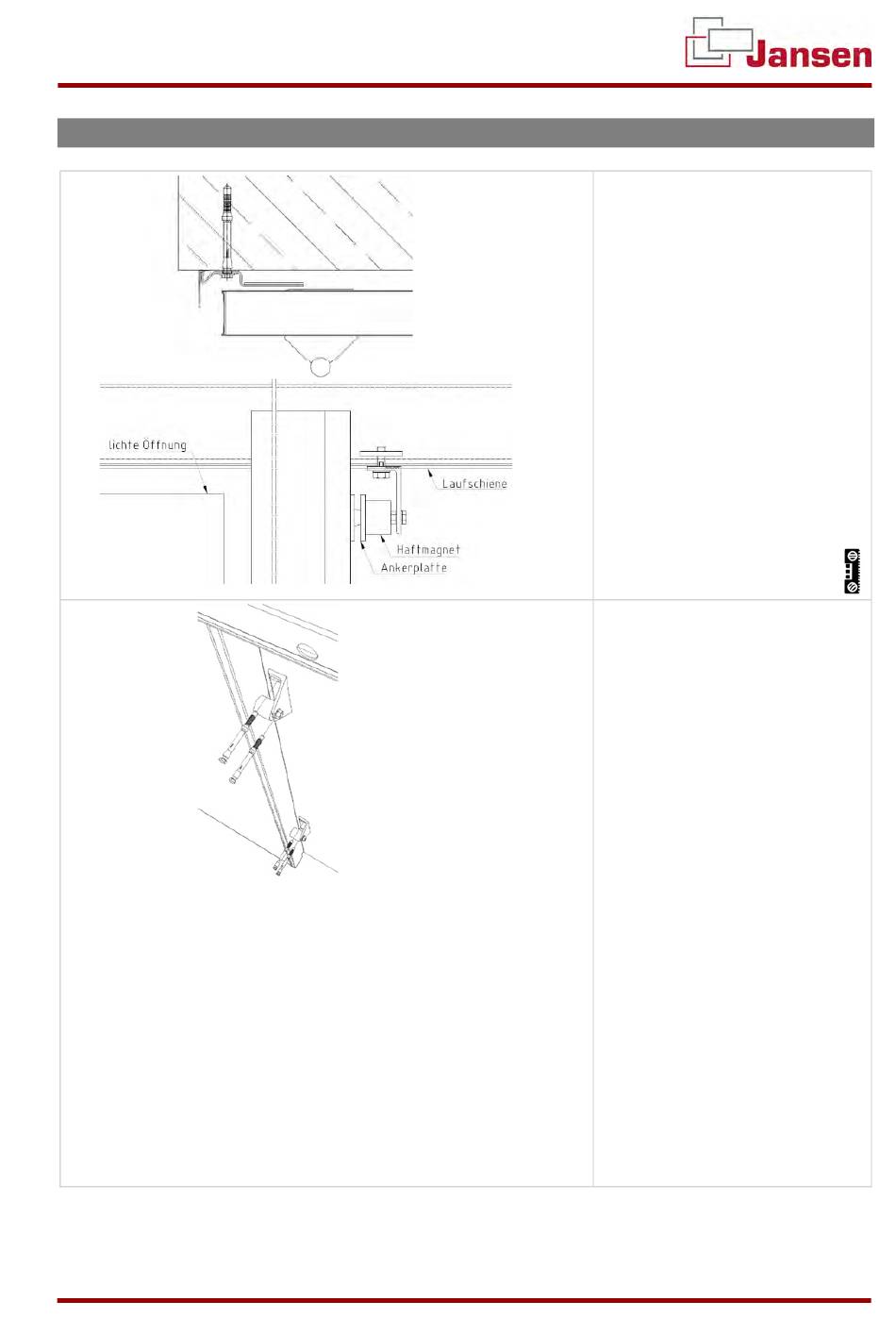

71. Tor vollständig öffnen, sodass
die Dichtung am Wandlabyrinth
umklappt!
72. Konsole mit Haftmagneten so
unter der Laufschiene mon-
tieren, dass die Ankerplatte
im geöffneten Zustand am
Haftmagnet anliegt.
73. Gewindestifte der Konsole
Haftmagnet festziehen
74. Tor komplett öffnen bis der
Haftmagnet an Haftmagnet
anschlägt!
75. Als Endanschlag 2 Endlagen-
dämpfer mit max. 5 mm Ab-
stand zwischen Puffer und To-
relement montieren
(Segmentanker)
1x mittig im oberen und 1x
mittig im unteren Drittel des
Torblattes
