EINBAU- UND MONTAGEANLEITUNG
SCHIEBETOR „ORPHEUS" Einflügelig - Einteilig

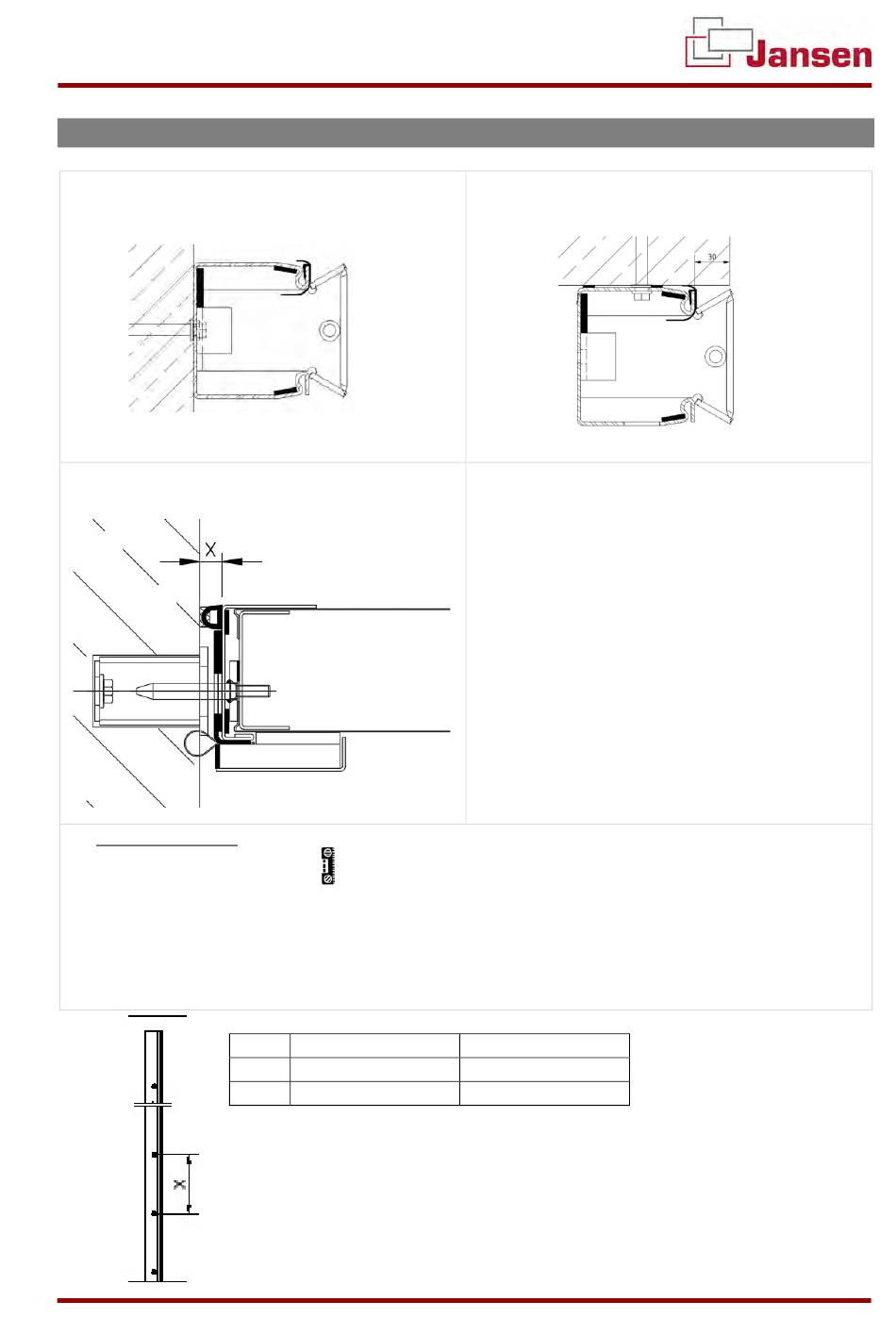

4.4 Montage des Einlaufprofils
Montagesituation 1
Montagesituation 3
1. Bei Unebenheiten: Meterriss am höchsten Punkt ausrichten!
2. Einlauf senkrecht ausrichten
3. Einlauf mit Schraubzwinge festsetzen
4. Bei Montagesituation 2: min. 30 mm Randabstand!
Hinweis: Abstandsmaß der Bohrungen 1065mm bei EI
5. in allen Bohrungen sofort befestigen.
JANSEN TORE GMBH & CO. KG
Montagesituation 1
EI 30 X=1065
2
EI 90 X=710
2
Montage in Beton nur mit Bolzenanker
SEITE 11 VON 34
Montagesituation 2
30 und 710mm bei EI
2
Montagesituation 2
X=1065
X= 710
90
2
