VEGA VEGAPULS C 21 Betriebsanleitung Seite 21

Sicherheitshinweise
Spannungsversorgung
Anschlusskabel
Kabelschirmung und
Erdung
Aderbelegung Anschluss-
kabel
VEGAPULS C 21 • Modbus- und Levelmaster-Protokoll
5 An die Spannungsversorgung anschließen
5.1 Anschluss vorbereiten
Beachten Sie grundsätzlich folgende Sicherheitshinweise:
•
Elektrischen Anschluss nur durch ausgebildetes und vom Anla-
genbetreiber autorisiertes Fachpersonal durchführen
Warnung:
Nur in spannungslosem Zustand anschließen bzw. abklemmen.
Die Betriebsspannung und das digitale Bussignal werden über ge-
trennte zweiadrige Anschlusskabel geführt.
Die Daten für die Spannungsversorgung finden Sie in Kapitel "Tech-
nische Daten".
Hinweis:
Versorgen Sie das Gerät über einen energiebegrenzten Stromkreis
(Leistung max. 100 W) nach IEC 61010-1, z. B.:
•
Class 2-Netzteil (nach UL1310)
•
SELV-Netzteil (Sicherheitskleinspannung) mit passender interner
oder externer Begrenzung des Ausgangsstromes
Das Gerät wird mit fest angeschlossenem Kabel geliefert. Falls eine
Verlängerung erforderlich ist, sollte für das Modbus-Signal zweiadri-
ges, verdrilltes Kabel mit Eignung für RS 485 verwendet werden.
Falls elektromagnetische Einstreuungen zu erwarten sind, die über
den Prüfwerten der EN 61326-1 für industrielle Bereiche liegen, sollte
abgeschirmtes Kabel verwendet werden.
Beachten Sie, dass die gesamte Installation gemäß Feldbusspezi-
fikation ausgeführt wird. Insbesondere ist auf die Terminierung des
Busses über entsprechende Abschlusswiderstände zu achten.
Wir empfehlen, bei abgeschirmtem Kabel die Kabelschirmung einsei-
tig auf der Versorgungsseite auf Erdpotenzial zu legen.
5.2 Anschlussplan

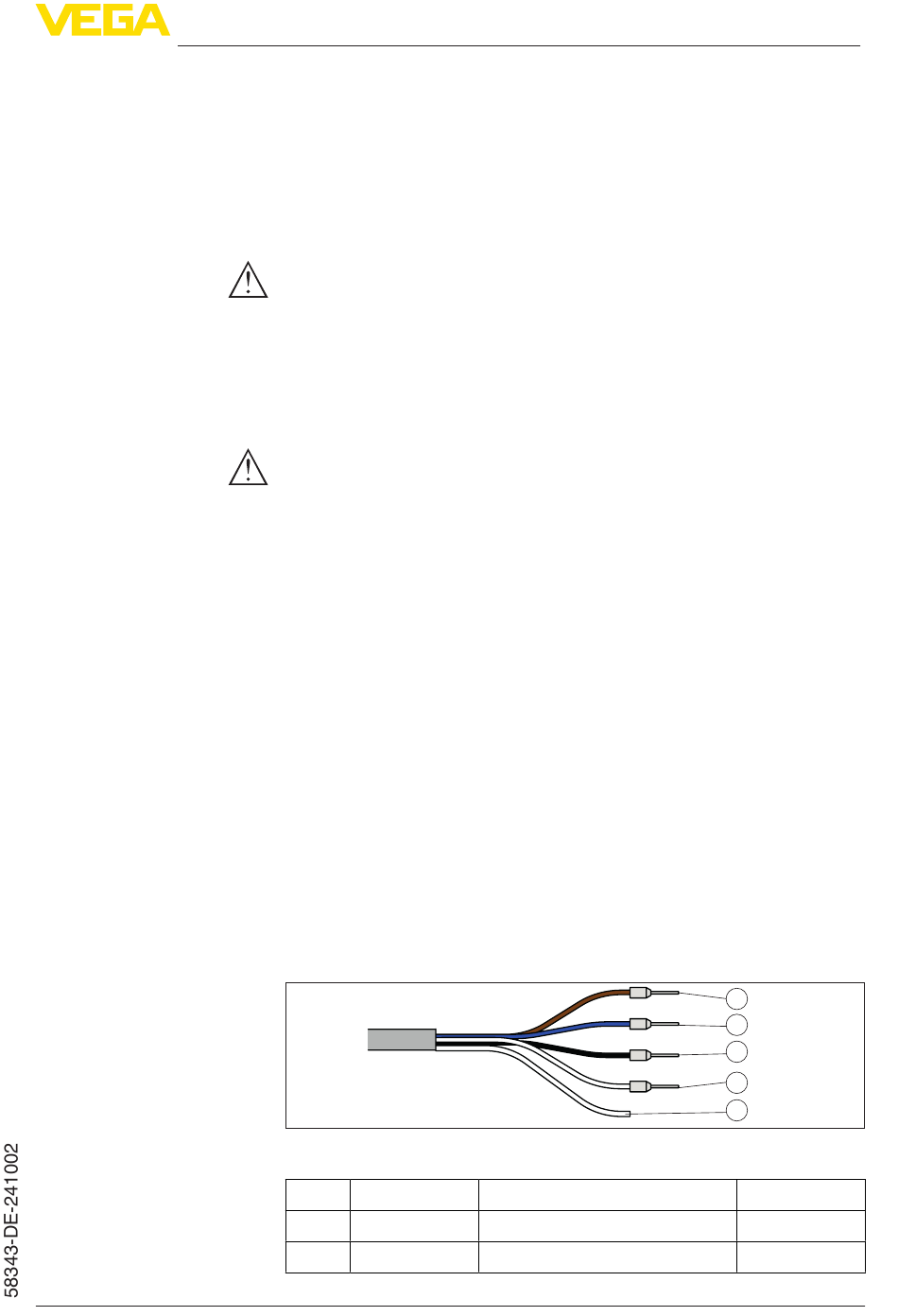

Abb. 19: Aderbelegung fest angeschlossenes Anschlusskabel
Aderfarbe
1 Braun
2 Blau
5 An die Spannungsversorgung anschließen
Funktion
Spannungsversorgung
Spannungsversorgung
1
2
3
4
5
Polarität
Plus (+)
Minus (-)
21
