4 Montieren
Polarisation
Montageposition
12
empfohlenen Abstand zur Wand ist das Kapitel "Montagehinweise" zu
beachten.

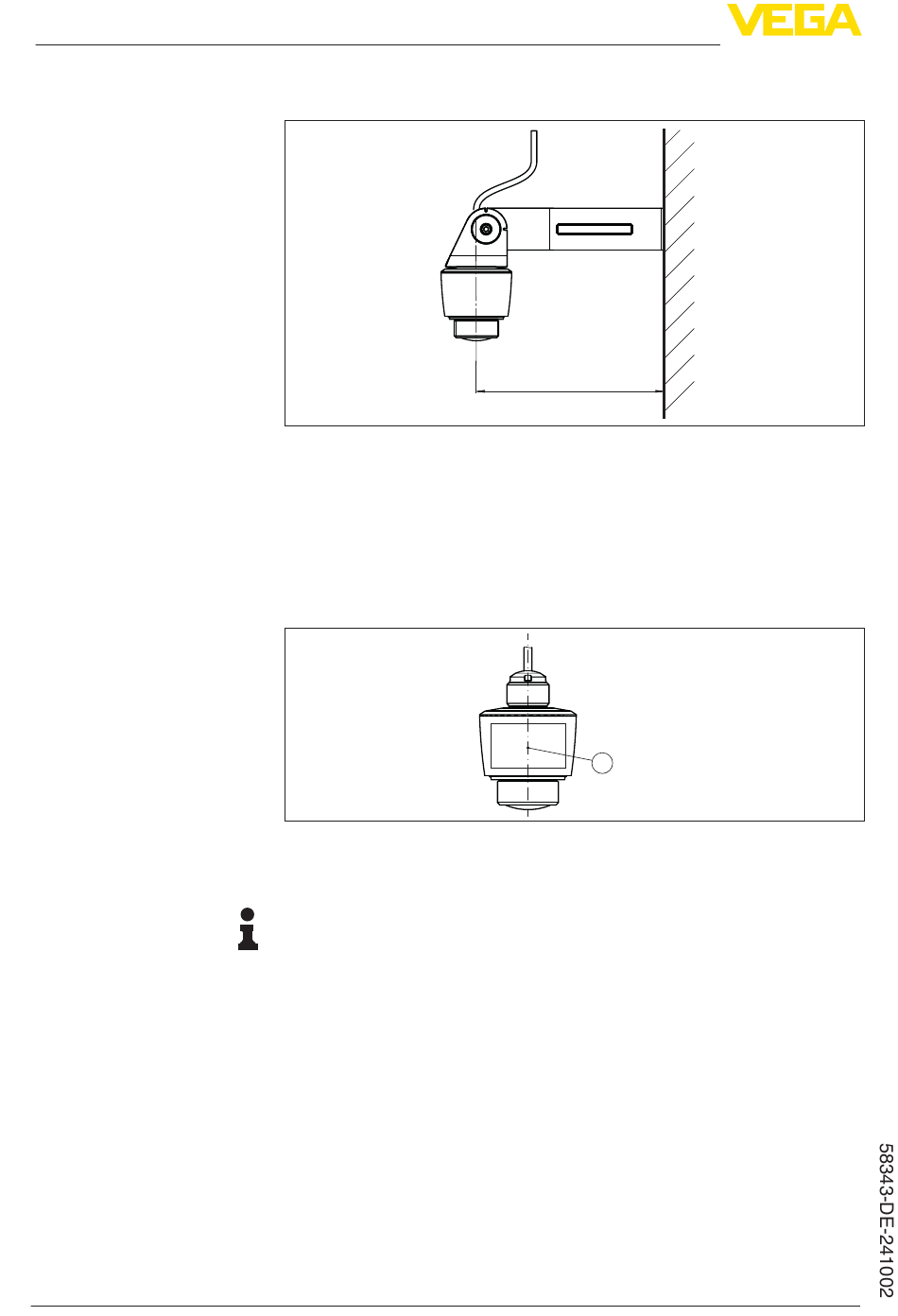

Abb. 4: Montage über einen Montagewinkel
4.3 Montagehinweise
Radarsensoren zur Füllstandmessung senden elektromagnetische
Wellen aus. Die Polarisation ist die Richtung des elektrischen Anteils
dieser Wellen.
Die Lage der Polarisation ist in der Mitte des Typschildes am Gerät.
Abb. 5: Lage der Polarisation
1 Mitte des Typschildes
Hinweis:
Durch Drehen des Gerätes ändert sich die Polarisation und damit die
Auswirkung von Störechos auf den Messwert. Beachten Sie dies bei
der Montage bzw. bei nachträglichen Veränderungen.
Montieren Sie das Gerät an einer Position, die mindestens 200 mm
(7.874 in) von der Behälterwand entfernt ist. Bei einer mittigen Mon-
tage des Gerätes in Behältern mit Klöpper- oder Runddecken können
Vielfachechos entstehen, die jedoch durch einen entsprechenden
Abgleich ausgeblendet werden können (siehe Kapitel "Inbetriebnah-
me").
Wenn Sie diesen Abstand nicht einhalten können, sollten Sie bei der
Inbetriebnahme eine Störsignalausblendung durchführen. Dies gilt
vor allem, wenn Anhaftungen an der Behälterwand zu erwarten sind.
In diesem Fall empfiehlt es sich, die Störsignalausblendung zu einem
späteren Zeitpunkt mit vorhandenen Anhaftungen zu wiederholen.
> 200 mm
(7.87")
1
VEGAPULS C 21 • Modbus- und Levelmaster-Protokoll
