Rührwerke
Schaumbildung
VEGAPULS C 21 • Modbus- und Levelmaster-Protokoll
Die nachfolgende Tabelle gibt den erforderlichen Neigungswinkel an.
Er hängt von der Messdistanz und dem Abstand "a" zwischen Behäl-
termitte und Einbauposition ab.
Distanz d (m) 2°
2 0,1
4 0,1
6 0,2
8 0,3
10 0,3
15 0,5
Beispiel:
Bei einem 8 m hohen Behälter ist die Einbauposition des Sensors
0,6 m von der Behältermitte entfernt.
Aus der Tabelle kann der erforderliche Neigungswinkel von 4° abge-
lesen werden.
Bei Rührwerken im Behälter sollten Sie eine Störsignalausblendung
bei laufendem Rührwerk durchführen. Somit ist sichergestellt, dass
die Störreflektionen des Rührwerks in unterschiedlichen Positionen
abgespeichert werden.

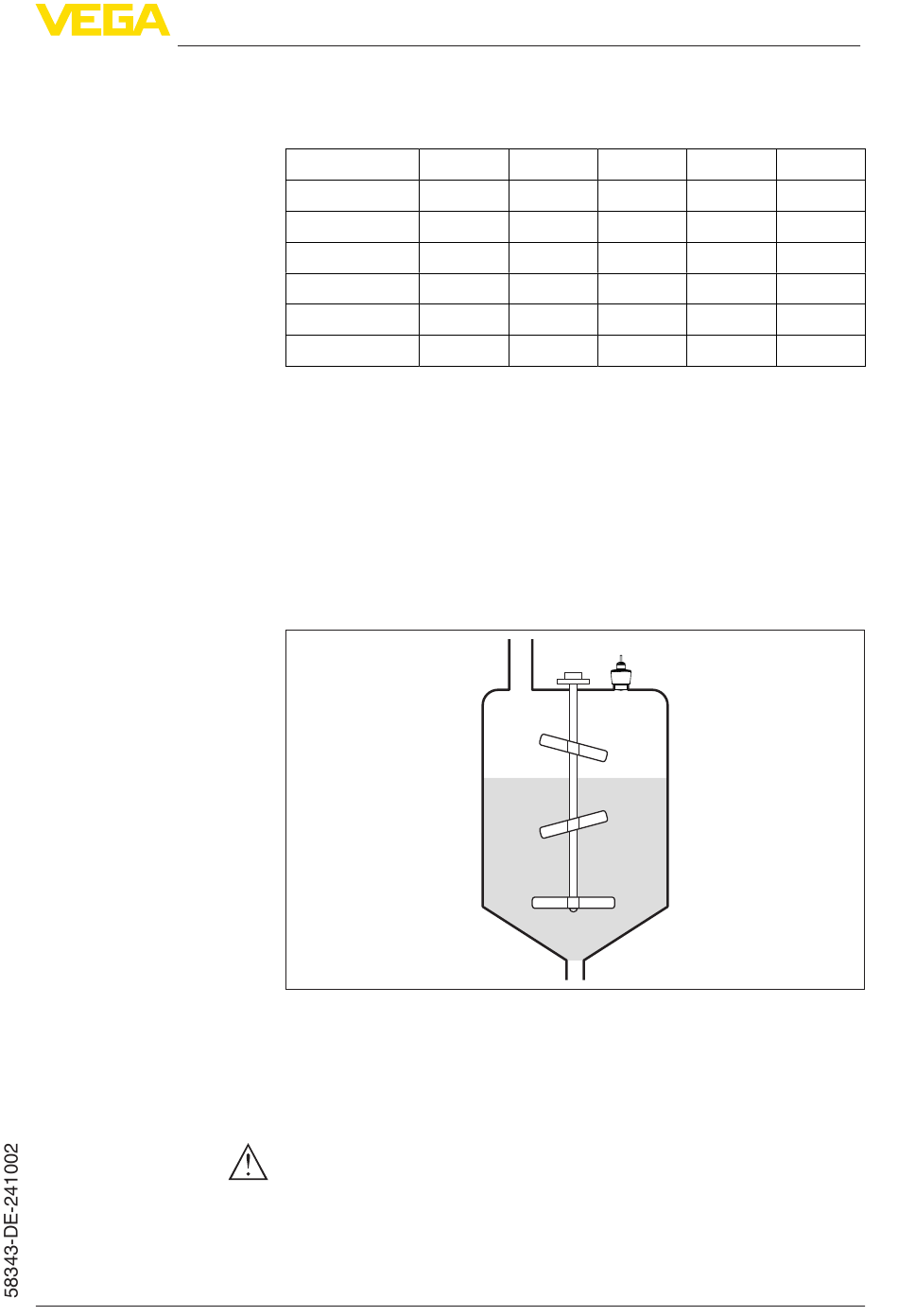

Abb. 16: Rührwerke
Durch Befüllung, Rührwerke oder andere Prozesse im Behälter, kön-
nen sich zum Teil sehr kompakte Schäume auf der Mediumoberfläche
bilden, die das Sendesignal sehr stark dämpfen.
Hinweis:
Wenn Schäume zu Messfehlern führen, sollten Sie größtmögliche
Radarantennen oder alternativ Sensoren mit geführtem Radar einset-
zen.
4° 6°
0,1 0,2
0,3 0,4
0,4 0,6
0,6 0,8
0,7 1,1
1 1,6
4 Montieren
8° 10°
0,3 0,4
0,6 0,7
0,8 1,1
1,1 1,4
1,4 1,8
2,1 2,6
