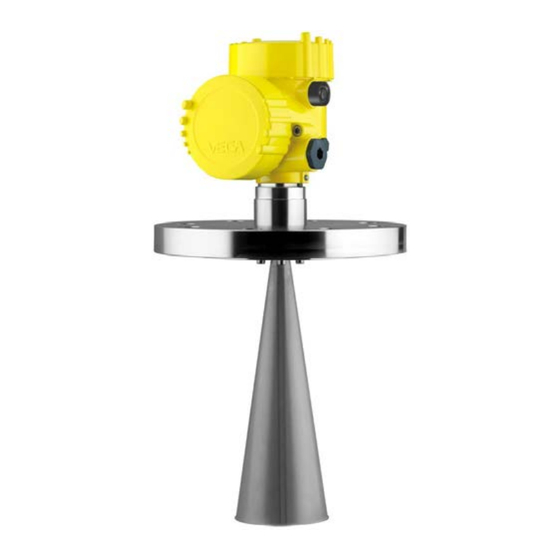

VEGA VEGAPULS SR 68 Betriebsanleitung

Radarsensor zur kontinuierlichen füllstandmessung von schüttgütern
Vorschau ausblenden Andere Handbücher für VEGAPULS SR 68:
Inhaltsverzeichnis

Werbung

Betriebsanleitung
Radarsensor zur kontinuierlichen
Füllstandmessung von Schüttgütern
VEGAPULS SR 68
HART und Akkupack
Document ID: 40934

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VEGA VEGAPULS SR 68

  • Seite 1 Betriebsanleitung Radarsensor zur kontinuierlichen Füllstandmessung von Schüttgütern VEGAPULS SR 68 HART und Akkupack Document ID: 40934...
  • Seite 2: Inhaltsverzeichnis

    DD-Bedienprogramme ....................54 Field Communicator 375, 475 ..................54 Diagnose, Asset Management und Service ................ 55 Wartung.......................... 55 Messwert- und Ereignisspeicher ..................55 Asset-Management-Funktion ..................56 Störungen beseitigen ..................... 59 Elektronikeinsatz tauschen ..................... 62 VEGAPULS SR 68 • HART und Akkupack...
  • Seite 3 11.3 Gewerbliche Schutzrechte ..................... 76 11.4 Warenzeichen ........................ 76 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2018-11-23 VEGAPULS SR 68 • HART und Akkupack...
  • Seite 4: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Tipp, Hinweis Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.
  • Seite 5: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS SR 68 ist ein Sensor zur kontinuierlichen Füll- standmessung. Durch den integrierten Akku eignet sich das Gerät be- sonders als portables Messsystem oder als Testsensor für spezielle Anwendungen.
  • Seite 6: Eu-Konformität

    In den Ländern der EFTA ist der Einsatz zugelassen, sofern die jewei- ligen Standards umgesetzt wurden. Für den Betrieb innerhalb geschlossener Behälter müssen die Punkte a bis f in Annex E von EN 302372 erfüllt sein. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 7: Umwelthinweise

    Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAPULS SR 68 • HART und Akkupack...
  • Seite 8: Produktbeschreibung

    Auftragsspezifische Sensordaten für einen Elektroniktausch (XML) • Prüfzertifikat (PDF) - optional Gehen Sie hierzu auf "www.vega.com", "Suche". Geben Sie dort die Seriennummer ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store"...
  • Seite 9: Arbeitsweise

    Der jeweilige Lieferumfang ergibt sich aus der Bestellspezifikation. Arbeitsweise Anwendungsbereich Der VEGAPULS SR 68 ist ein Radarsensor zur kontinuierlichen Mes- sung von Schüttgütern auch unter schwierigen Prozessbedingungen. Er eignet sich besonders zur Füllstandmessung in hohen Silos und großen Bunkern.
  • Seite 10: Transportinspektion

    Der Schnittstellenadapter VEGACONNECT ermöglicht die Anbindung kommunikationsfähiger Geräte an die USB-Schnittstelle eines PCs. Zur Parametrierung dieser Geräte ist die Bediensoftware PACTware mit VEGA-DTM erforderlich. Weitere Informationen finden Sie in der Betriebsanleitung "Schnitt- stellenadapter VEGACONNECT" (Document-ID 32628). VEGAPULS SR 68 • HART und Akkupack...
  • Seite 11: Elektronikeinsatz

    Weitere Informationen finden Sie in der Betriebsanleitung "Elektronik- einsatz VEGAPULS Serie 60" (Document-ID 36801). Zusatzelektronik für Die Zusatzelektronik Akkupack ist ein Austauschteil für Sensoren mit Akkupack integriertem Akku. Weitere Informationen finden Sie in der Betriebsanleitung "Zu- satzelektronik für 4 … 20 mA/HART und Akkupack" (Document-ID 41033). VEGAPULS SR 68 • HART und Akkupack...
  • Seite 12: Montieren

    Abrasion und mechanische Einwirkungen Die Angaben zu den Prozessbedingungen finden Sie in Kapitel "Technische Daten" sowie auf dem Typschild. Eignung für die Umge- Das Gerät ist für normale und erweiterte Umgebungsbedingungen bungsbedingungen nach IEC/EN 61010-1 geeignet. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 13: Montagevorbereitungen

    Anzugsmoment siehe Kapitel "Technische Daten" Hinweis: Der Radarsensor mit Spülluftanschluss oder mit Antennenverlänge- rung hat eine Markierung am Antennensockel für die Polarisation. Diese Markierungskerbe muss mit der Markierung am Prozessan- schluss übereinstimmen. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 14 Antennenwerkstoff sind dies Federringe nach DIN 217 oder Keilsiche- rungsscheiben nach DIN 25 201. Parabolantenne Gehen Sie wie folgt vor: 1. VEGAPULS SR 68 mit dem Flansch festspannen, z. B. in einem Schraubstock 2. Verbindungsstück (1) mit einem Schraubenschlüssel (Schlüssel- weite 22) an den Abflachungen festhalten 3.
  • Seite 15: Montagehinweise

    Die Lage der Polarisation ist durch eine Markierung am Prozessan- schluss des Gerätes gekennzeichnet. Abb. 4: Lage der Polarisation 1 Markierung bei Gewindeausführung 2 Markierung bei Flanschausführung Montageposition Montieren Sie den Sensor an einer Position, die mindestens 200 mm (7.874 in) von der Behälterwand entfernt ist. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 16 Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. Abb. 6: Montage des Radarsensors bei einströmendem Medium Bei Schüttgutsilos mit seitlicher pneumatischer Befüllung darf die Montage nicht im Befüllstrom erfolgen, da das Mikrowellensignal sonst gestört wird. Die optimale Montageposition ist neben der Befül- VEGAPULS SR 68 • HART und Akkupack...
  • Seite 17 Um starke Verschmutzungen zu vermeiden, ist der Abstand zu einem Filter oder Staubabzug möglichst groß zu wählen. Abb. 7: Montage des Radarsensors bei einströmendem Medium Stutzen Bevorzugt sollten Sie den Rohrstutzen so dimensionieren, dass der Antennenrand etwas aus dem Stutzen herausragt. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 18 Abstand zwischen Antenne und Stutzen durch die Neigung des Sensors verringert. Evtl. entstehen dadurch zusätzliche Störreflexionen, die das Messergebnis im Nahbereich beeinträchti- gen können. Max. Anzugsmoment siehe Kapitel "Technische Daten" Abb. 10: Abstand zwischen Antenne und Stutzen bei Hornantenne VEGAPULS SR 68 • HART und Akkupack...
  • Seite 19: Ausrichtung

    Abb. 11: Abstand zwischen Antenne und Stutzen bei Parabolantenne Bei guten Reflexionseigenschaften des Mediums können Sie den VEGAPULS SR 68 mit Hornantenne auch auf längeren Rohrstutzen montieren. Richtwerte der Stutzenhöhen finden Sie in der nachfol- genden Abbildung. Sie müssen danach eine Störsignalausblendung durchführen.
  • Seite 20 Ist eine Montage in der Silomitte nicht möglich, kann der Sensor mit Hilfe einer optionalen Schwenkhalterung zur Behältermitte ausge- richtet werden. Die nachfolgende Beschreibung gibt einen einfachen Überblick über die Bestimmung des erforderlichen Neigungswinkel. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 21 Behältermitte in Abhängigkeit von der Messdistanz für Neigungswinkel von 2° … 10° an. Distanz d 2° 4° 6° 8° 10° Beispiel: Bei einem 20 m hohen Behälter ist die Einbauposition des Sensors 1,4 m von der Behältermitte entfernt. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 22: Schwenkhalterung

    Wenn große Behältereinbauten wie Streben und Träger zu Störechos führen, können diese durch zusätzliche Maßnahmen abgeschwächt werden. Kleine, schräg angebaute Blenden aus Blech über den Einbauten "streuen" die Radarsignale und verhindern so wirkungsvoll eine direkte Störechoreflexion. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 23 Große Schütthalden erfassen Sie mit mehreren Sensoren, die Sie zum Beispiel an Krantraversen befestigen können. Bei Schüttkegeln ist es sinnvoll, die Sensoren möglichst senkrecht zur Schüttgutfläche auszurichten. Eine gegenseitige Beeinflussung der Sensoren erfolgt nicht. Abb. 18: Radarsensoren an einer Krantraverse VEGAPULS SR 68 • HART und Akkupack...
  • Seite 24 Bei diesen Anwendungen ist zu berücksichtigen, dass die Sensoren für relativ langsame Füllstandänderungen ausgelegt sind. Beim Ein- satz des VEGAPULS SR 68 auf einem beweglichen Arm ist die max. Messrate zu beachten (siehe Kapitel "Technische Daten"). Montage in der Behälteri- Geräte für einen Temperaturbereich bis 250 °C bzw.
  • Seite 25 Behälterwand montiert, kann es zu erheblichen Störreflexionen kom- men. Der Sensor sollte deshalb in einem möglichst großen Abstand zur Trennwand eingebaut werden. Die optimale Montage erfolgt an der Siloaußenwand mit einer Sensorausrichtung zur Entleerung in der Silomitte. Abb. 21: Montage des VEGAPULS SR 68 in Mehrkammersilos VEGAPULS SR 68 • HART und Akkupack...
  • Seite 26 Sensor nicht direkt am Staubabzug des Behälters montiert werden. Bei extremen Staubablagerungen im Antennensystem steht der VEGAPULS SR 68 mit Spülluftanschluss Verfügung. Die Luft wird da- bei über Kanäle im Antennensystem verteilt und hält es weit gehend frei von Staubablagerungen.
  • Seite 27 4 Montieren Abb. 24: Spülluftanschluss bei Parabolantenne In der Praxis hat es sich gezeigt, dass ein Druck von ca. 0,2 … 1 bar für einen ausreichenden Luftstrom sorgt (siehe Diagramm in Kapitel "Technische Daten", "Spülluftanschluss". VEGAPULS SR 68 • HART und Akkupack...
  • Seite 28: An Die Spannungsversorgung Anschließen

    Akkus an, siehe Kapitel "Anschlussplan". Anschlussplan Übersicht Abb. 25: Position von Versorgungs- und Elektronikraum Versorgungsraum (Akku) Elektronikraum Elektronikraum 4...20mA 6 7 8 Abb. 26: Elektronikraum - Zweikammergehäuse Interne Verbindung zum Anschlussraum 2 Kontaktstifte für Anzeige- und Bedienmodul VEGAPULS SR 68 • HART und Akkupack...
  • Seite 29: Einschaltphase

    LED leuchtet = Akku ist voll • LED blinkt = Akku sollte geladen werden • LED bleibt aus = Akku ist leer Einschaltphase Das Gerät wird über einen Taster außen am Gehäuse ein- und aus- geschaltet. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 30 Interne Prüfung der Elektronik • Anzeige einer Statusmeldung, z. B. "F 105 Ermittle Messwert" auf Display Danach wird der aktuelle Messwert auf der Signalleitung ausgege- ben. Der Wert berücksichtigt bereits durchgeführte Einstellungen, z. B. den Werksabgleich. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 31: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul

    3. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 29: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum VEGAPULS SR 68 • HART und Akkupack...
  • Seite 32: Bediensystem

    Abb. 31: Anzeige- und Bedienelemente LC-Display Bedientasten • Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln – Ausgewähltes Menü bestätigen – Parameter editieren – Wert speichern • [->]-Taste: – Darstellung Messwert wechseln – Listeneintrag auswählen VEGAPULS SR 68 • HART und Akkupack...
  • Seite 33 Rücksprung ins Grundmenü. Dabei wird die Menüspra- che auf "Englisch" umgeschaltet. Ca. 60 Minuten nach der letzten Tastenbetätigung wird ein automa- tischer Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 34: Messwertanzeige - Auswahl Landessprache

    Display: Einstellungen z. B. zur Sprache, Messwertanzeige, Beleuch- tung Diagnose: Informationen z. B. zu Gerätestatus, Schleppzeiger, Mess- sicherheit, Simulation, Echokurve Weitere Einstellungen: Geräteeinheit, Störsignalausblendung, Line- arisierungskurve, Reset, Datum/Uhrzeit, Reset, Kopierfunktion Info: Gerätename, Hard- und Softwareversion, Kalibrierdatum, Gerä- temerkmale VEGAPULS SR 68 • HART und Akkupack...
  • Seite 35 Menüpunkt zuerst die Auswahl "Flüssigkeit" oder "Schüttgut" getroffen werden. Durch diese Auswahl wird der Sensor optimal an das Produkt ange- passt und die Messsicherheit vor allem bei Medien mit schlechten Reflexionseigenschaften deutlich erhöht. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 36 Behälter aus Metall: Schweißnähte • Prozess-/Messbedingungen: – Befüllung dicht am Sensor – Systemrauschen bei völlig leerem Silo erhöht • Eigenschaften Sensor: – Stabile Messwerte durch höhere Mittelwertbildung – Störsignalausblendung bei Inbetriebnahme empfohlen, für automatische Störsignalausblendung erforderlich VEGAPULS SR 68 • HART und Akkupack...
  • Seite 37 – Großer Abstand zum Medium • Eigenschaften Sensor: – Kaum Mittelwertbildung Gerät erkennt, ob manuelle Störsignalausblendung bei leerem Behälter und hohem Systemrauschen erfolgte. Automatische Störsignalausblendung erfolgt dann, wenn bei Befüllungsbeginn Mediumecho erkannt wird. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 38 Um die eigentliche Füllguthöhe anzeigen zu können, muss eine Zu- weisung der gemessenen Distanz zur prozentualen Höhe erfolgen. Zur Durchführung dieses Abgleichs wird die Distanz bei vollem und leerem Behälter eingegeben, siehe folgendes Beispiel: VEGAPULS SR 68 • HART und Akkupack...
  • Seite 39 2. Mit [OK] den Prozentwert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. 3. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] speichern. Der Cursor springt nun auf den Distanzwert. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 40 Die Werkseinstellung ist je nach Sensortyp 0 s bzw. 1 s. Inbetriebnahme - Strom- Im Menüpunkt "Stromausgang Mode" legen Sie die Ausgangskennli- ausgang Mode nie und das Verhalten des Stromausganges bei Störungen fest. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 41 Vorsicht: Bei aktiver PIN ist die Bedienung über PACTware/DTM sowie über andere Systeme ebenfalls gesperrt. Die PIN im Auslieferungszustand lautet "0000". Display - Sprache Dieser Menüpunkt ermöglicht Ihnen die Einstellung der gewünschten Landessprache. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 42 Im Menüpunkt "Schleppzeiger" werden die Werte angezeigt. Diagnose - Elektroniktem- Im Sensor werden der jeweils minimale und maximale Wert der Elek- peratur troniktemperatur gespeichert. Im Menüpunkt "Schleppzeiger" werden diese Werte sowie der aktuelle Temperaturwert angezeigt. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 43 5. Mit [+] und [->] den gewünschten Zahlenwert einstellen. 6. [OK] drücken Hinweis: Bei laufender Simulation wird der simulierte Wert als 4 … 20 mA- Stromwert und als digitales HART-Signal ausgegeben. So brechen Sie die Simulation ab: → [ESC] drücken VEGAPULS SR 68 • HART und Akkupack...
  • Seite 44 über die Betriebszeit zu erkennen. Zusätzlich kann die Echo- kurve der Inbetriebnahme auch im Echokurvenfenster eingeblendet und mit der aktuellen Echokurve verglichen werden. Weitere Einstellungen - In diesem Menüpunkt wählen Sie die Messgröße des Systems und Geräteeinheiten die Temperatureinheit. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 45 Wurde im Sensor bereits eine Störsignalausblendung angelegt, so er- scheint bei Anwahl "Störsignalausblendung" folgendes Menüfenster: Löschen: eine bereits angelegte Störsignalausblendung wird kom- plett gelöscht. Dies ist sinnvoll, wenn die angelegte Störsignalaus- blendung nicht mehr zu den messtechnischen Gegebenheiten des Behälters passt. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 46 Zugriff und unbeabsichtigten Veränderungen. In die- sem Menüpunkt wird die PIN angezeigt bzw. editiert und verändert. Er ist jedoch nur verfügbar, wenn unter im Menü "Inbetriebnahme" die Bedienung freigegeben wurde. Die PIN im Auslieferungszustand lautet "0000". VEGAPULS SR 68 • HART und Akkupack...
  • Seite 47 Schleppzeiger Messwert: Zurücksetzen der gemessenen Min.- und Max.-Distanzen auf den aktuellen Messwert. Die folgende Tabelle zeigt die Defaultwerte des Gerätes. Je nach Geräteausführung sind nicht alle Menüpunkte verfügbar bzw. unter- schiedlich belegt: VEGAPULS SR 68 • HART und Akkupack...
  • Seite 48: Weitere Einstellungen - Hart-Betriebsart

    Der Sensor bietet die HART-Betriebsarten Standard und Multidrop. In HART-Betriebsart diesem Menüpunkt legen Sie die HART-Betriebsart fest und geben die Adresse bei Multidrop an. Die Betriebsart Standard mit der festen Adresse 0 bedeutet Ausgabe des Messwertes als 4 … 20 mA-Signal. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 49 In diesem Menüpunkt wird die Hard- und Softwareversion des Sen- sors angezeigt. Das 4 … 20 mA-Signal des Sensors wird ausgeschaltet, der Sensor nimmt einen konstanten Strom von 4 mA auf. Das Messsignal wird ausschließlich als digitales HART-Signal übertragen. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 50: Sicherung Der Parametrierdaten

    Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 51: In Betrieb Nehmen Mit Pactware

    Bei Speisegeräten mit integriertem HART-Widerstand (Innen- widerstand ca. 250 Ω) ist kein zusätzlicher externer Widerstand erforderlich. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speise- trenner sind meist mit einem hinreichend großen Strombegrenzungs- widerstand ausgestattet.
  • Seite 52: Parametrierung

    Auch das Speichern/Drucken des Projektes sowie eine Import-/Exportfunktion sind Bestandteil der Standardversion. In der Vollversion ist zusätzlich eine erweiterte Druckfunktion zur vollständigen Projektdokumentation sowie die Speichermöglichkeit von Messwert- und Echokurven enthalten. Weiterhin ist hier ein Tank- VEGAPULS SR 68 • HART und Akkupack...
  • Seite 53: Sicherung Der Parametrierdaten

    Die Vollversion erhalten Sie auf einer CD über Ihre zuständige Vertretung. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 54: In Betrieb Nehmen Mit Anderen Systemen

    Diese Software wird über das Internet aktualisiert und neue EDDs werden nach Freigabe durch den Hersteller automatisch in den Gerätekatalog dieser Software übernommen. Sie können dann auf einen Field Communicator übertragen werden. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 55: Diagnose, Asset Management Und Service

    Bis zu 500 Ereignisse werden mit Zeitstempel automatisch im Sensor nicht löschbar gespeichert. Jeder Eintrag enthält Datum/Uhrzeit, Ereignistyp, Ereignisbeschreibung und Wert. Ereignistypen sind z. B.: • Änderung eines Parameters • Ein- und Ausschaltzeitpunkte VEGAPULS SR 68 • HART und Akkupack...
  • Seite 56: Asset-Management-Funktion

    Abb. 37: Piktogramme der Statusmeldungen Ausfall (Failure) - rot 2 Außerhalb der Spezifikation (Out of specification) - gelb Funktionskontrolle (Function check) - orange Wartungsbedarf (Maintenance) - blau Ausfall (Failure): Aufgrund einer erkannten Funktionsstörung im Gerät gibt das Gerät eine Störmeldung aus. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 57 Gerät befindet sich noch in der Ende der Einschaltphase Bit 6 von Einschaltphase, der Messwert abwarten Byte 0 … 5 Ermittle Messwert • konnte noch nicht ermittelt Dauer je nach Ausführung werden und Parametrierung bis ca. 3 Minuten VEGAPULS SR 68 • HART und Akkupack...
  • Seite 58: Function Check

    Gefahr der Überfüllung des Sicherstellen, dass keine wei- Bit 6 von Behälters tere Befüllung mehr stattfindet Byte 14 … 24 Überfüllung • Füllstand im Behälter prüfen Tab. 6: Fehlercodes und Textmeldungen, Hinweise zur Ursache und Beseitigung VEGAPULS SR 68 • HART und Akkupack...
  • Seite 59: Störungen Beseitigen

    Behandlung von Mess- Die unten stehenden Tabellen geben typische Beispiele für anwen- fehlern bei Schüttgütern dungsbedingte Messfehler bei Schüttgütern an. Dabei wird unter- schieden zwischen Messfehlern bei: • Konstantem Füllstand VEGAPULS SR 68 • HART und Akkupack...
  • Seite 60: Messfehler Bei Konstantem Füllstand

    Störsignalausblendung wurde nicht durchgeführt • • Amplitude oder Ort eines Störsignals hat Ursache der veränderten Störsignale sich geändert (z. B. Kondensat, Produk- ermitteln, Störsignalausblendung mit z. B. time tablagerungen); Störsignalausblendung Kondensat durchführen passt nicht mehr VEGAPULS SR 68 • HART und Akkupack...
  • Seite 61: Messfehler Bei Befüllung

    Störsignalausblendung durchführen oder beim Entleeren spo- schmutzungen an der Antenne Störsignalausblendung im Nahbereich radisch Richtung durch Editieren erhöhen • 100 % Bei Schüttgütern Radarsensor mit Luft- spülanschluss oder flexible Antennenab- deckung verwenden time VEGAPULS SR 68 • HART und Akkupack...
  • Seite 62: Verhalten Nach Störungsbeseitigung

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung.
  • Seite 63: Softwareupdate

    Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage www.vega.com. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 64: Ausbauen

    Lösen Sie die Befestigungsschrauben • Ziehen Sie den kompletten Einsatz mittels der Kunststofflasche heraus Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 65: Anhang

    Antenne) Ʋ Antennenverlängerung 1,6 kg/m (1.157 lbs/ft) Länge Antennenverlängerung max. 5,85 m (19.19 ft) Anzugsmomente Max. Anzugsmomente, Antennensystem Ʋ Montageschrauben Antennenkonus 2,5 Nm (1.8 lbf ft) Glas bei Aluminium- und Edelstahl Feingussgehäuse VEGAPULS SR 68 • HART und Akkupack...
  • Seite 66 Prozess-Referenzbedingungen nach DIN EN 61298-1 Ʋ Temperatur +18 … +30 °C (+64 … +86 °F) Ʋ Relative Luftfeuchte 45 … 75 % Ʋ Luftdruck 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig) VEGAPULS SR 68 • HART und Akkupack...
  • Seite 67 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel. EIRP: Equivalent Isotropic Radiated Power. VEGAPULS SR 68 • HART und Akkupack...
  • Seite 68 100 g, 6 ms nach EN 60068-2-27 (mechanischer Schock) Ʋ Parabolantenne 25 g, 6 ms nach EN 60068-2-27 (mechanischer Schock) Daten Spülluftanschluss Max. zulässiger Druck 6 bar (87.02 psig) Luftmenge bei Hornantenne, je nach Druck (empfohlener Bereich) VEGAPULS SR 68 • HART und Akkupack...
  • Seite 69: Anzeige- Und Bedienmodul Anzeigeelement

    Ʋ Öffnungsdruck 0,5 bar (7.25 psig) Ʋ Nenndruckstufe PN 250 Anzeige- und Bedienmodul Anzeigeelement Display mit Hintergrundbeleuchtung Messwertanzeige Ʋ Anzahl der Ziffern Bedienelemente Ʋ 4 Tasten [OK], [->], [+], [ESC] Ʋ Schalter Bluetooth On/Off VEGAPULS SR 68 • HART und Akkupack...
  • Seite 70 Über das digitale Ausgangssignal (je nach Elektroni- kausführung) Potenzialverbindungen und elektrische Trennmaßnahmen im Gerät Elektronik Nicht potenzialgebunden Bemessungsspannung 500 V AC Leitende Verbindung Zwischen Erdungsklemme und metallischem Prozess- anschluss Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen VEGAPULS SR 68 • HART und Akkupack...
  • Seite 71: Maße

    Netze der Überspannungskategorie Verschmutzungsgrad Schutzklasse (IEC 61010-1) 11.2 Maße Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar. Detaillierte Maßzeichnungen können auf www.vega.com/downloads und "Zeichnungen" herunter- geladen werden. Bei Einsatz mit erfüllter Gehäuseschutzart VEGAPULS SR 68 • HART und Akkupack...
  • Seite 72 VEGAPULS SR 68, Hornantenne in Gewindeausführung SW 46 mm (1.81") G1½A / 1½ NPT 1½" ø40 2" ø48 3" ø75 4" ø95 inch 3.94" ø1.58" 1½" 4.72" ø1.89" 2" 8.50" ø2.95" 3" 16.93" ø3.74" 4" Abb. 50: VEGAPULS SR 68, Hornantenne in Gewindeausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • HART und Akkupack...
  • Seite 73 11 Anhang VEGAPULS SR 68, Hornantenne in Flanschausführung inch 3.94" ø1.58" 1½" ø40 1½" 4.72" ø1.89" 2" ø48 2" 8.50" ø2.95" 3" ø75 3" 16.93" ø3.74" 4" ø95 4" Abb. 51: VEGAPULS SR 68, Hornantenne in Flanschausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • HART und Akkupack...
  • Seite 74 VEGAPULS SR 68, Hornantenne und Schwenkhalterung 1½" ø 40 2" ø 48 3" ø 75 4" ø 95 inch 1½" 3.94" ø 1.58" 2" 4.72" ø 1.89" 3" 8.50" ø 2.95" 4" 16.93" ø 3.74" Abb. 52: VEGAPULS SR 68, Hornantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS SR 68 • HART und Akkupack...
  • Seite 75 11 Anhang VEGAPULS SR 68, Parabolantenne und Schwenkhalterung Abb. 53: VEGAPULS SR 68, Parabolantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 200 °C VEGAPULS SR 68 • HART und Akkupack...
