Rechtecküberfall
VEGAPULS C 21 • Modbus- und Levelmaster-Protokoll
•
Q/h-Tabelle (Zuweisung von Höhe mit entsprechendem Durchfluss
in einer Tabelle)
Tipp:
Detaillierte Projektierungsdaten finden Sie bei den Gerinneherstellern
und in der Fachliteratur.
Die folgenden Beispiele dienen als Übersicht zur Durchflussmessung.
3 ... 4 h
max
90°
2
2

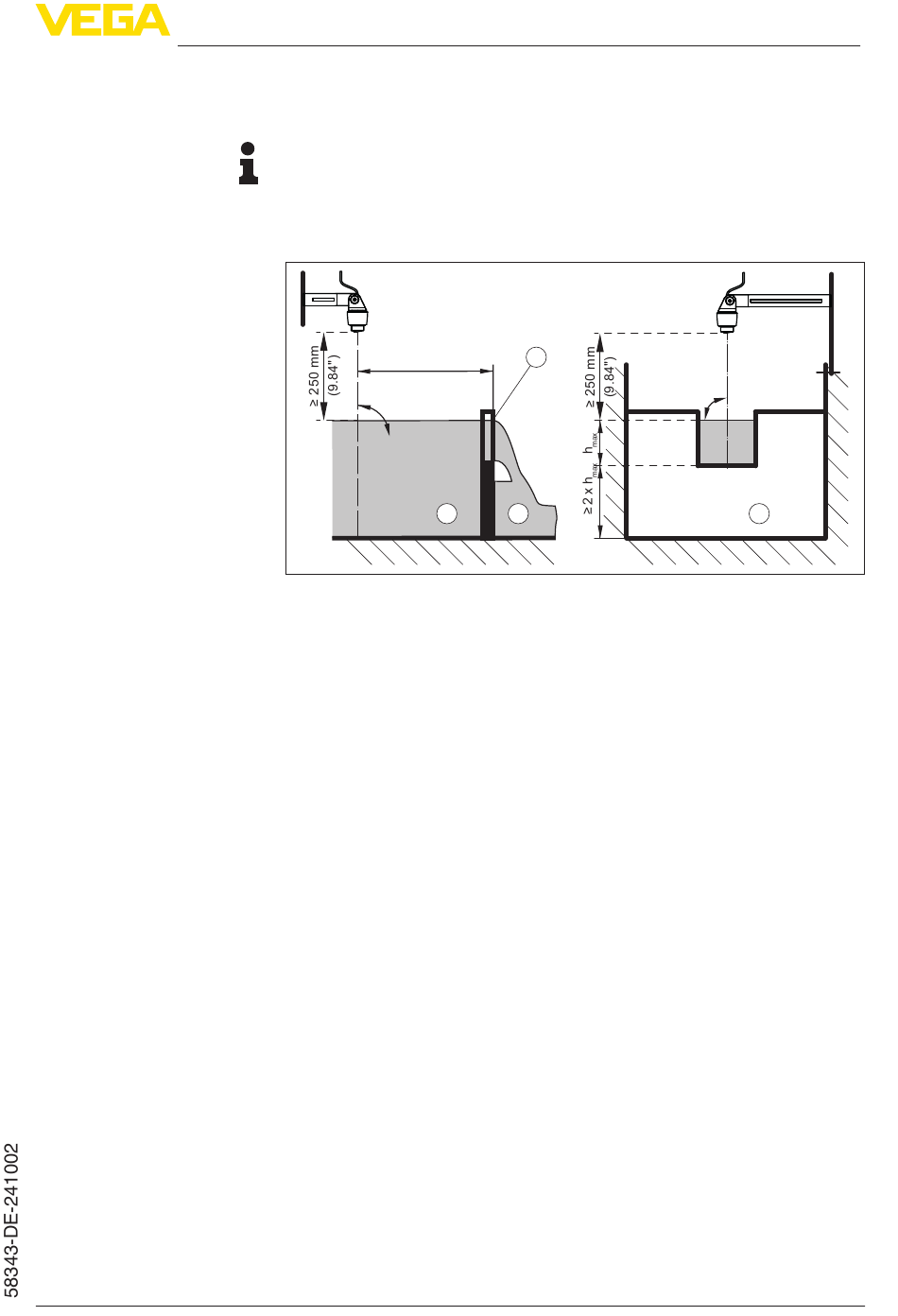

Abb. 17: Durchflussmessung mit Rechtecküberfall: h
Rechtecküberfalls
1 Überfallblende (Seitenansicht)
2 Oberwasser
3 Unterwasser
4 Überfallblende (Ansicht vom Unterwasser)
1
3
3
max.
4 Montieren
90°
4
= max. Befüllung des
