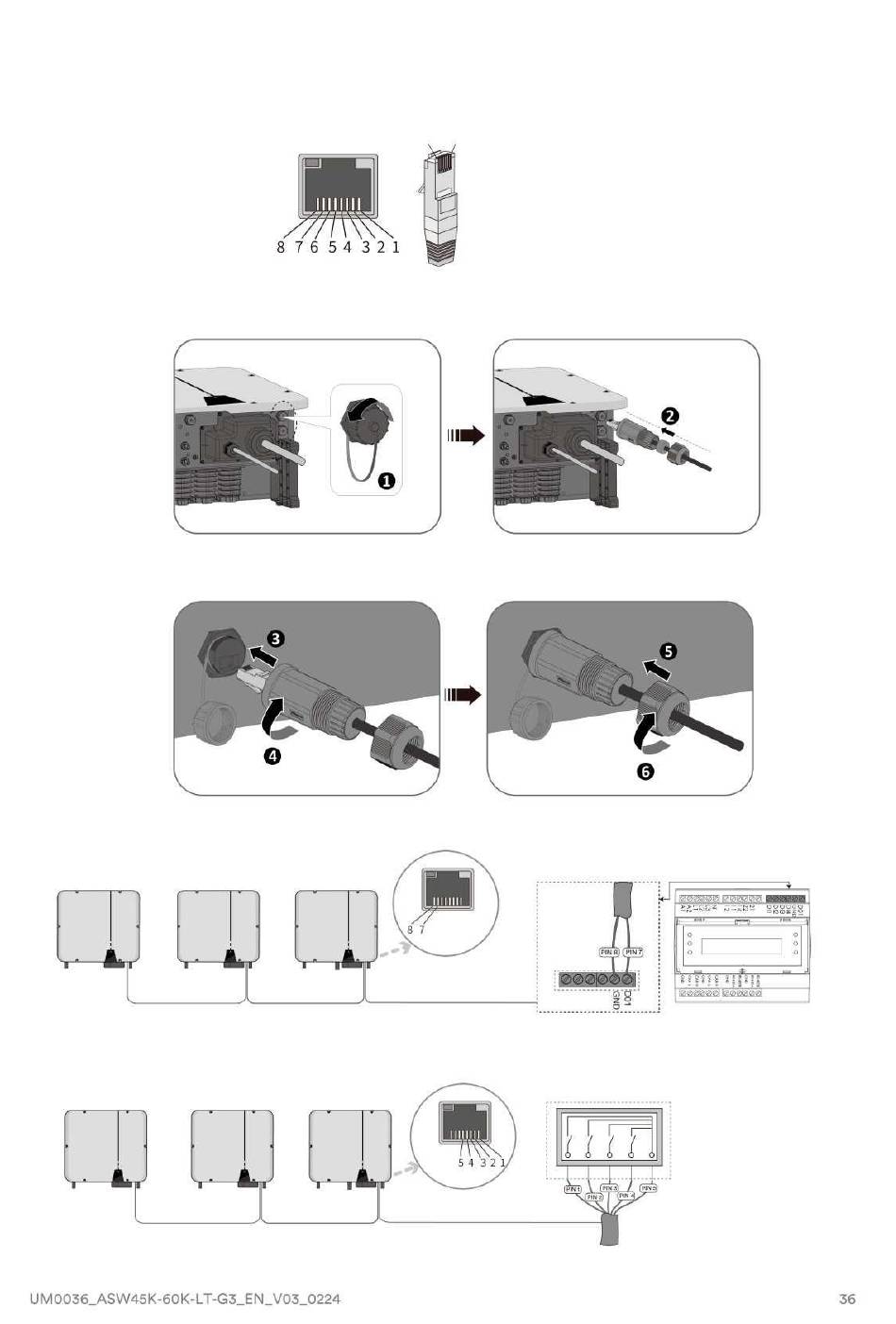

Schritt 1
RJ45-Kabel Pinbelegung wie unten, Abisolieren des Drahtes und Crimpen in die entsprechende Anschlussklemme.
:
Schritt 2
Schrauben Sie die Abdeckkappe des Kommunikationsanschlusses in der folgenden Pfeilsequenz ab und stecken Sie das
Netzwerkkabel in den angeschlossenen RJ45-Kommunikationsclient.
:
Schritt 3
Stecken Sie das Netzwerkkabel gemäß der Pfeilsequenz in die entsprechende Kommunikationsklemme der Maschine,
ziehen Sie die Gewindehülse fest und ziehen Sie dann die Druckmutter am Ende fest.
•
Netzwerkkabel an NS-Schutzgerät anschließen
•
Netzwerkkabel an Rundsteuerempfänger anschließen
Pin 8
Pin 1
Pin 1=DI1
Pin 2=DI 2
Pin 3=DI 3
Pin 4=DI 4
Pin 5=Ref(COM)
Pin 6=Rvd
Pin 7=NA-Eingangssignal
Pin 8=Ref(COM)
