6.4 Gleichstromanschluss
6.4.1 Anforderungen bezüglich des Gleichstromanschlusses
Anforderungen für den Anschluss von PV-Modulen pro MPPT-Eingang
•
Alle PV-Module sollten vom gleichen Typ sein.
•
Alle PV-Module sollten gleich ausgerichtet und geneigt sein.
•
Am kältesten Tag, basierend auf statistischen Aufzeichnungen, darf die Leerlaufspannung der PV-Anlage niemals über der maximalen
Eingangsspannung des Wechselrichters liegen.
•
An jeden Strang muss die gleiche Anzahl an in Reihe geschalteten PV-Modulen angeschlossen werden.
•
Der maximale Eingangsstrom pro Strang darf nicht überschritten werden und muss innerhalb der DC-Bemessung der DC-Anschlüsse liegen.
•
Die Gleichstromkabel zum Wechselrichter müssen mit den im Lieferumfang enthaltenen Anschlüssen verwendet werden.
•
Die Schwellenwerte für die Eingangsspannung und den Eingangsstrom des Wechselrichters müssen eingehalten werden.
•
Die positiven Gleichstromkabel der PV-Module müssen mit den positiven Gleichstromanschlüssen verwendet werden. Die negativen
Gleichstromkabel der PV-Module müssen mit den negativen Gleichstromanschlüssen verwendet werden.
6.4.2 Montage der Gleichstromstecker
GEFAHR
Lebensgefahr durch Stromschlag beim Berühren von spannungsführenden Bauteilen oder freiliegenden
!
Gleichstromkabeln
Die PV-Module erzeugen bei Lichteinwirkung eine hohe Gleichspannung, die an den Gleichstromkabeln anliegt. Das Berühren von unter
Spannung stehenden Bauteilen und Kabeln kann zum Tod oder zu tödlichen Verletzungen durch Stromschlag führen.
• Nicht isolierte Teile oder Kabel keinesfalls berühren.
• Trennen Sie das Produkt von Spannungsquellen und stellen Sie sicher, dass es nicht wieder angeschlossen werden kann, bevor Sie an dem Gerät arbeiten.
Für den Anschluss an den Wechselrichter müssen alle Kabel des PV-Moduls mit den mitgelieferten Gleichstromsteckern ausgestattet sein. Es kann
einer von zwei verschiedenen Gleichstromsteckern ausgeliefert werden. Montieren Sie die Gleichstromstecker wie im Folgenden beschrieben.

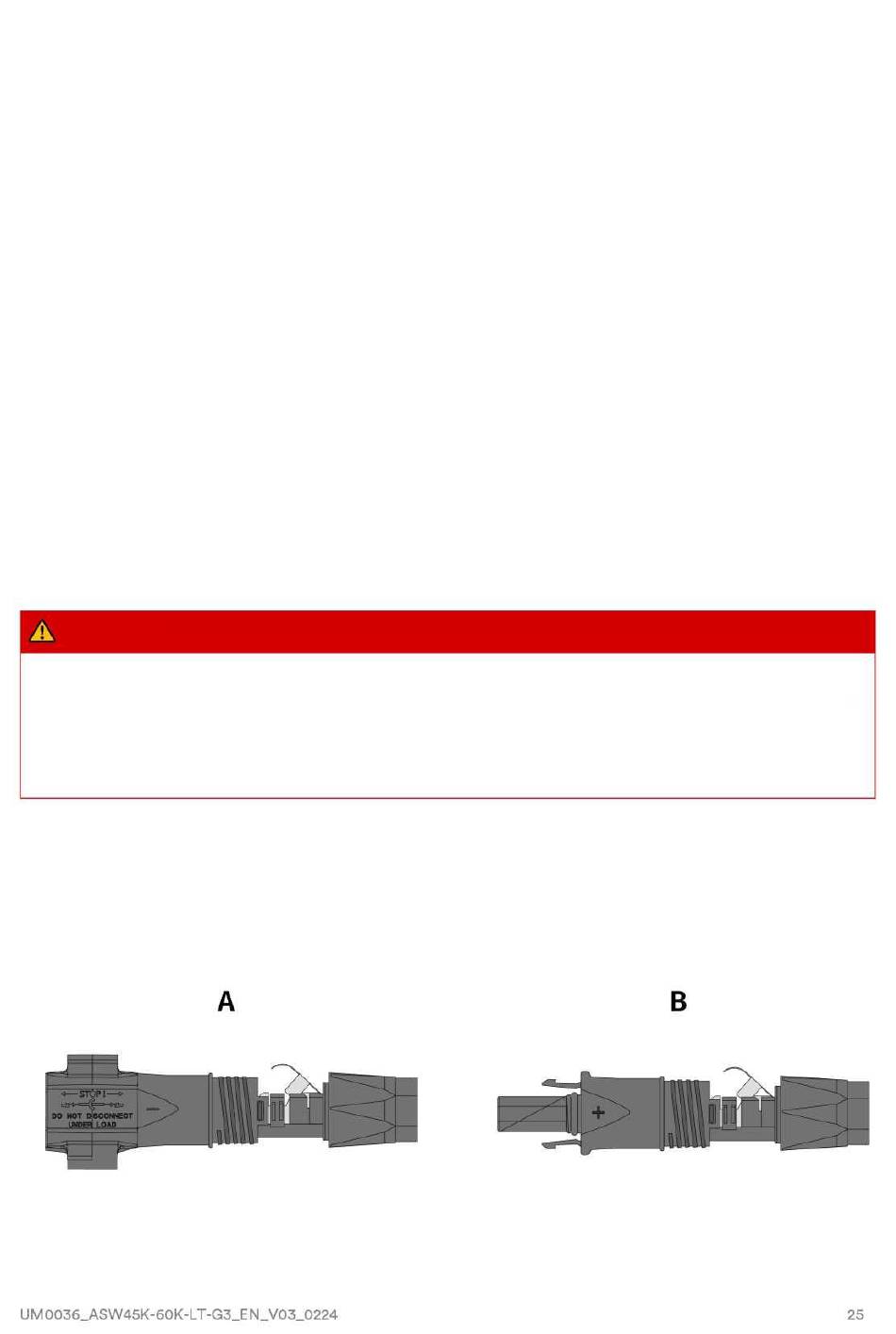

Gleichstromstecker Typ 1 „Phoenix Contact Sunclix"
Montieren Sie die Gleichstromstecker wie unten beschrieben. Achten Sie auf die richtige Polarität. Die Gleichstromstecker sind mit den Symbolen „+"
und „-" gekennzeichnet.
