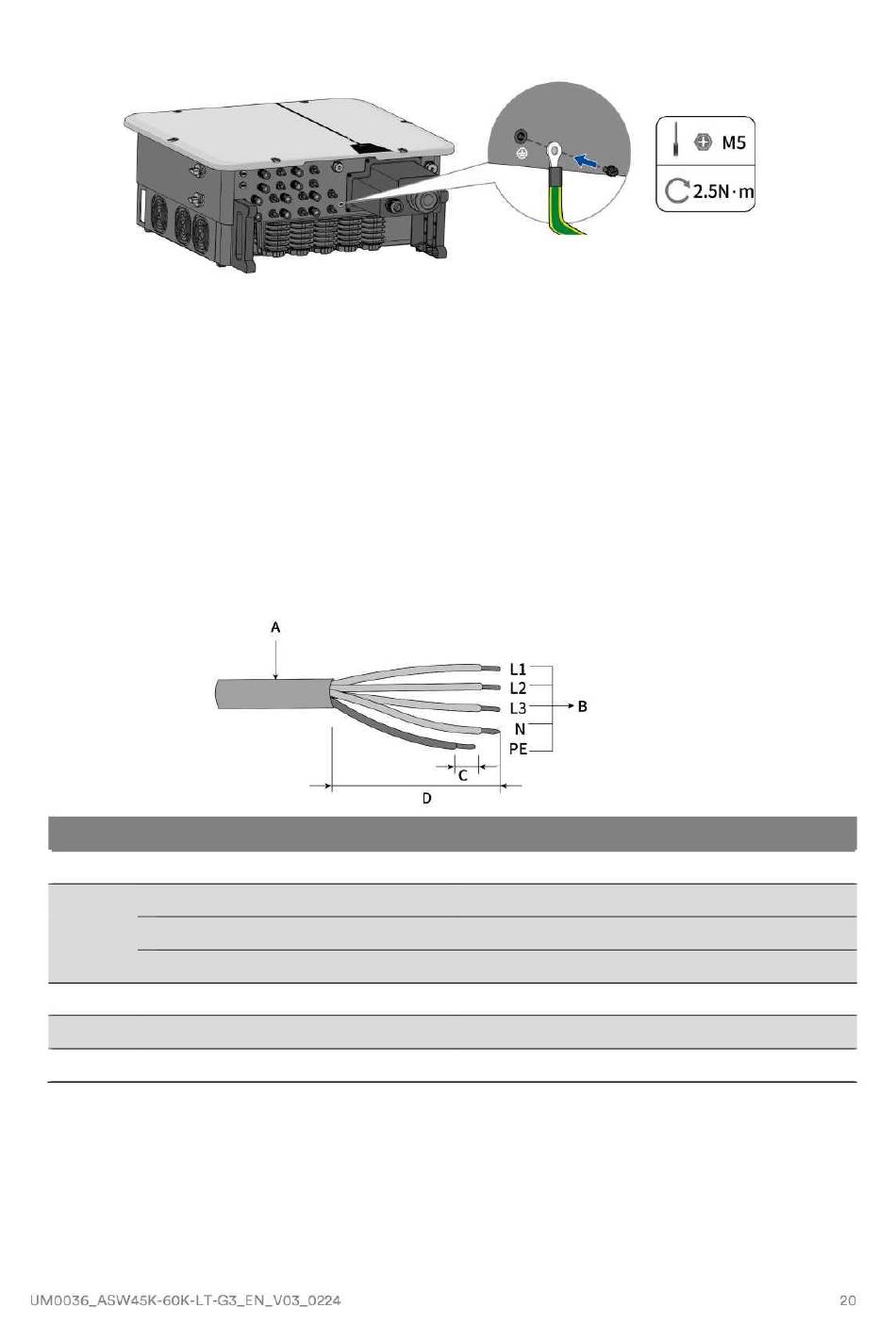

Schritt 3
Tragen Sie eine Lackierung auf die Erdungsklemme auf, um die Korrosionsbeständigkeit zu gewährleisten.
6.3 Wechselstromanschluss
6.3.1 Anforderungen für den Wechselstromanschluss
Kabelanforderungen
Das Kabel ist gemäß den örtlichen und nationalen Richtlinien für die Dimensionierung von Kabeln zu bemaßen. Die Anforderungen bezüglich
der minimalen Drahtgröße ergeben sich aus diesen Richtlinien. Beispiele für Faktoren, die die Kabeldimensionierung beeinflussen, sind:
Nennwechselstrom, Kabeltyp, Verlegeverfahren, Kabelbündelung, Umgebungstemperatur und maximal gewünschte Leitungsverluste.
Element
Beschreibung
A
Außendurchmesser des Außenmantels
L1-L3: Querschnitt der Kupferkabelleiter
B
N Querschnitt der Kupferkabelleiter
PE Querschnitt der Kupferkabelleiter
C
Abisolierlänge
D
Abmantellänge
*Querschnittsfläche der Leiter=S
Anforderungen an die M8 OT/DT-Anschlussklemme
Für den Anschluss von Wechselstromkabeln an den Klemmenblock sind OT/DT-Anschlussklemmen (nicht im Lieferumfang enthalten) erforderlich.
Beschaffen Sie die OT/DT-Klemmen gemäß den folgenden Kriterien.
Wert
28,42 mm
2
30...70 mm
2
S/2...70 mm
S/2...35 mm2
Passendes Terminal
130 mm
