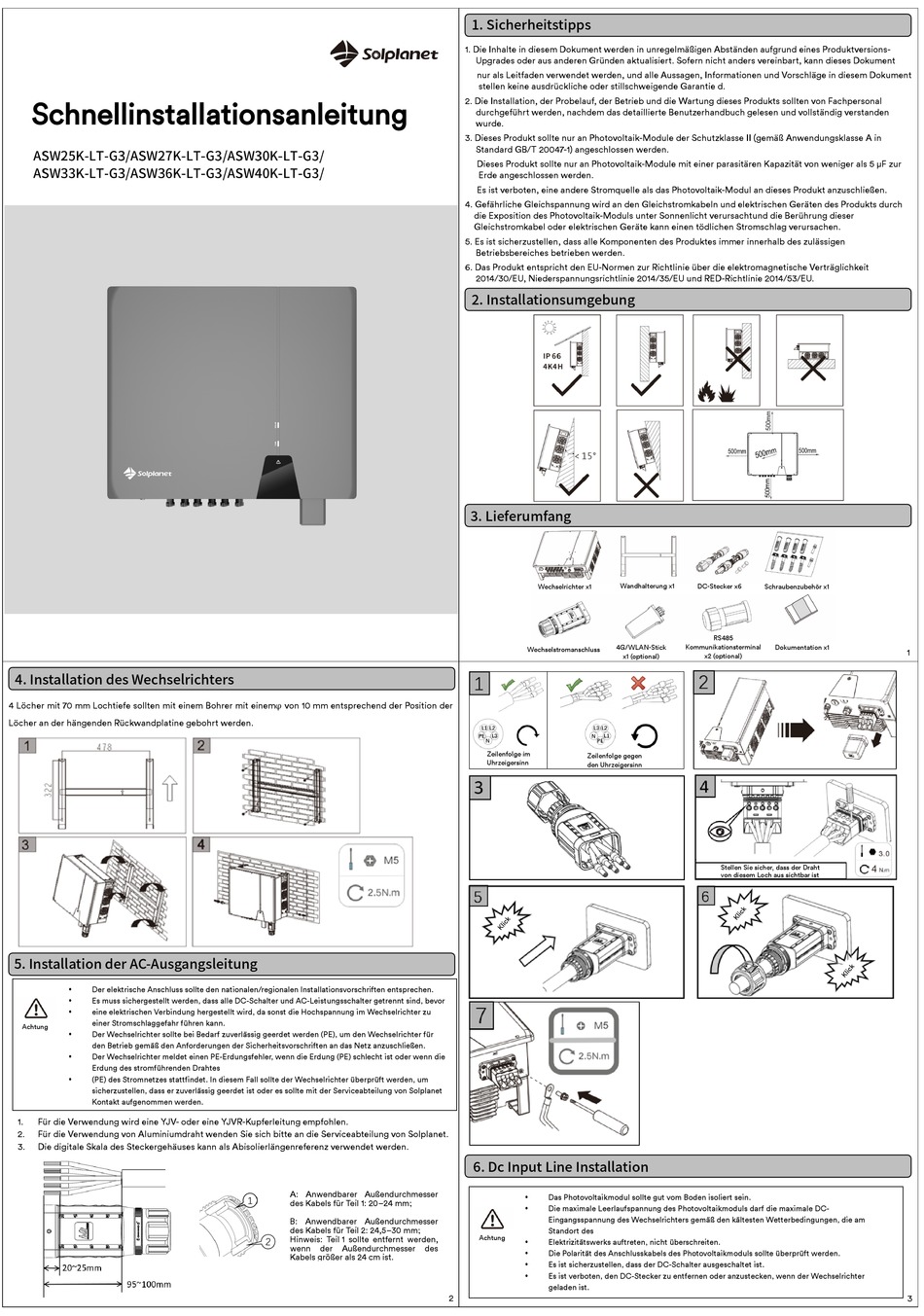

Solplanet ASW25K-LT-G3 Schnellinstallationsanleitung

Schnellinstallationsanleitung
4. Installation des Wechselrichters
4 Löcher mit 70 mm Lochtiefe sollten mit einem Bohrer mit einemφ von 10 mm entsprechend der Position der
Löcher an der hängenden Rückwandplatine gebohrt werden.
5. Installation der AC-Ausgangsleitung
Der elektrische Anschluss sollte den nationalen/regionalen Installationsvorschriften entsprechen.

Es muss sichergestellt werden, dass alle DC-Schalter und AC-Leistungsschalter getrennt sind, bevor

eine elektrischen Verbindung hergestellt wird, da sonst die Hochspannung im Wechselrichter zu

einer Stromschlaggefahr führen kann.
Achtung
Der Wechselrichter sollte bei Bedarf zuverlässig geerdet werden (PE), um den Wechselrichter für

den Betrieb gemäß den Anforderungen der Sicherheitsvorschriften an das Netz anzuschließen.
Der Wechselrichter meldet einen PE-Erdungsfehler, wenn die Erdung (PE) schlecht ist oder wenn die

Erdung des stromführenden Drahtes
(PE) des Stromnetzes stattfindet. In diesem Fall sollte der Wechselrichter überprüft werden, um

sicherzustellen, dass er zuverlässig geerdet ist oder es sollte mit der Serviceabteilung von Solplanet
Kontakt aufgenommen werden.
1. Für die Verwendung wird eine YJV- oder eine YJVR-Kupferleitung empfohlen.
2. Für die Verwendung von Aluminiumdraht wenden Sie sich bitte an die Serviceabteilung von Solplanet.
3. Die digitale Skala des Steckergehäuses kann als Abisolierlängenreferenz verwendet werden.
A: Anwendbarer Außendurchmesser
des Kabels für Teil 1: 20–24 mm;
B: Anwendbarer Außendurchmesser
des Kabels für Teil 2: 24,5–30 mm;
Hinweis: Teil 1 sollte entfernt werden,
wenn der Außendurchmesser des
Kabels größer als 24 cm ist.
2
1. Sicherheitstipps
1. Die Inhalte in diesem Dokument werden in unregelmäßigen Abständen aufgrund eines Produktversions-
Upgrades oder aus anderen Gründen aktualisiert. Sofern nicht anders vereinbart, kann dieses Dokument
nur als Leitfaden verwendet werden, und alle Aussagen, Informationen und Vorschläge in diesem Dokument
stellen keine ausdrückliche oder stillschweigende Garantie d.
2. Die Installation, der Probelauf, der Betrieb und die Wartung dieses Produkts sollten von Fachpersonal
durchgeführt werden, nachdem das detaillierte Benutzerhandbuch gelesen und vollständig verstanden
wurde.
3. Dieses Produkt sollte nur an Photovoltaik-Module der Schutzklasse II (gemäß Anwendungsklasse A in
Standard GB/T 20047-1) angeschlossen werden.
Dieses Produkt sollte nur an Photovoltaik-Module mit einer parasitären Kapazität von weniger als 5 μF zur
Erde angeschlossen werden.
Es ist verboten, eine andere Stromquelle als das Photovoltaik-Modul an dieses Produkt anzuschließen.
4. Gefährliche Gleichspannung wird an den Gleichstromkabeln und elektrischen Geräten des Produkts durch
die Exposition des Photovoltaik-Moduls unter Sonnenlicht verursacht und die Berührung dieser
Gleichstromkabel oder elektrischen Geräte kann einen tödlichen Stromschlag verursachen.
5. Es ist sicherzustellen, dass alle Komponenten des Produktes immer innerhalb des zulässigen
Betriebsbereiches betrieben werden.
6. Das Produkt entspricht den EU-Normen zur Richtlinie über die elektromagnetische Verträglichkeit
2014/30/EU, Niederspannungsrichtlinie 2014/35/EU und RED-Richtlinie 2014/53/EU.
2. Installationsumgebung
3. Lieferumfang
Wandhalterung x1
Wechselrichter x1
4G/WLAN-Stick
Wechselstromanschluss
x1 (optional)
Zeilenfolge im
Zeilenfolge gegen
Uhrzeigersinn
den Uhrzeigersinn
6. Dc Input Line Installation
Das Photovoltaikmodul sollte gut vom Boden isoliert sein.

Die maximale Leerlaufspannung des Photovoltaikmoduls darf die maximale DC-

Eingangsspannung des Wechselrichters gemäß den kältesten Wetterbedingungen, die am
Standort des
Achtung
Elektrizitätswerks auftreten, nicht überschreiten.

Die Polarität des Anschlusskabels des Photovoltaikmoduls sollte überprüft werden.

Es ist sicherzustellen, dass der DC-Schalter ausgeschaltet ist.

Es ist verboten, den DC-Stecker zu entfernen oder anzustecken, wenn der Wechselrichter

geladen ist.
DC-Stecker x6
Schraubenzubehör x1
RS485
Kommunikationsterminal Dokumentation x1
x2 (optional)
Stellen Sie sicher, dass der Draht
von diesem Loch aus sichtbar ist
1
3
