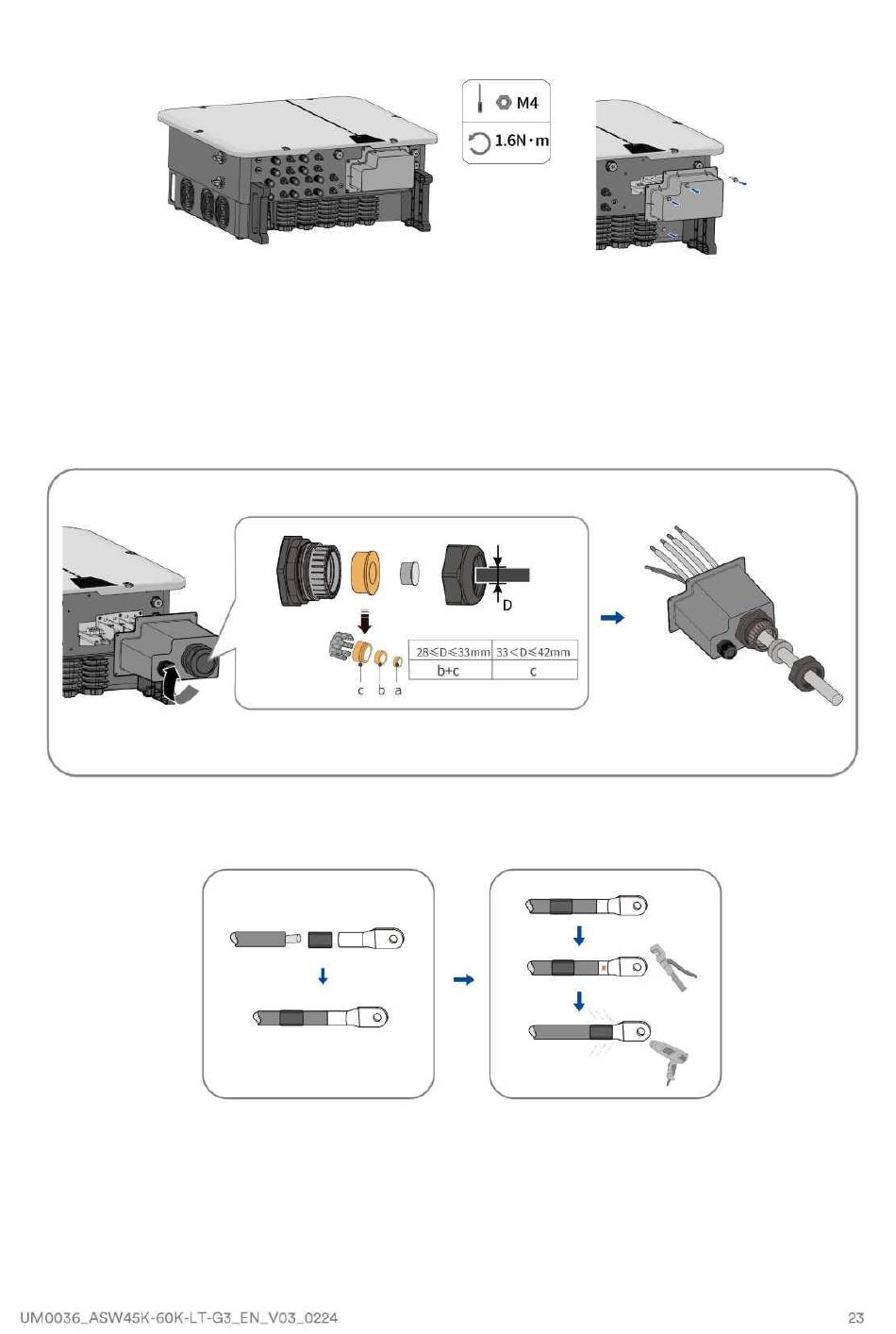

Schritt 3
Entfernen Sie die Mutter, nehmen Sie den Dichtungsring heraus, nehmen Sie den Stecker heraus, wählen Sie den
entsprechenden Dichtungsring entsprechend dem Drahtdurchmesser aus und führen Sie das Kabel durch den
wasserdichten Anschluss an der AC/COM-Abdeckung.
:
Schritt 4
Entfernen Sie die Isolierung von den einzelnen Drähten für L1/ L2/L3/N und PE (Masse), damit die Litze und die Isolierung in
die OT/DT-Anschlussklemme gedrückt werden können, siehe 6.3.1.
:
Schritt 5
Führen Sie den Wärmeschrumpfschlauch über die nicht isolierte Crimpstelle und crimpen Sie die OT/DT-Anschlussklemme
:
Schritt 6
Lösen Sie die Mutter und die Sicherungsscheibe am markierten Erdungspunkt.
:
Schritt 7
Legen Sie das Erdungskabel (PE) auf den Erdungspunkt. Sichern Sie es mit der mitgelieferten Mutter und Sicherungsscheibe
:
Schritt 8
Setzen Sie den Kabelschuh der Adern L1/L2/L3/N gemäß der Kennzeichnung auf die Sammelschiene und sichern Sie ihn mit einer
Mutter, Schraube und Sicherungsscheibe.
